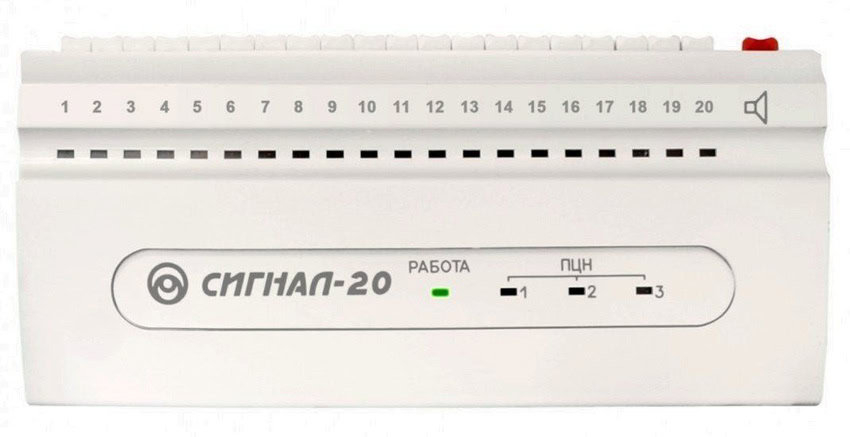

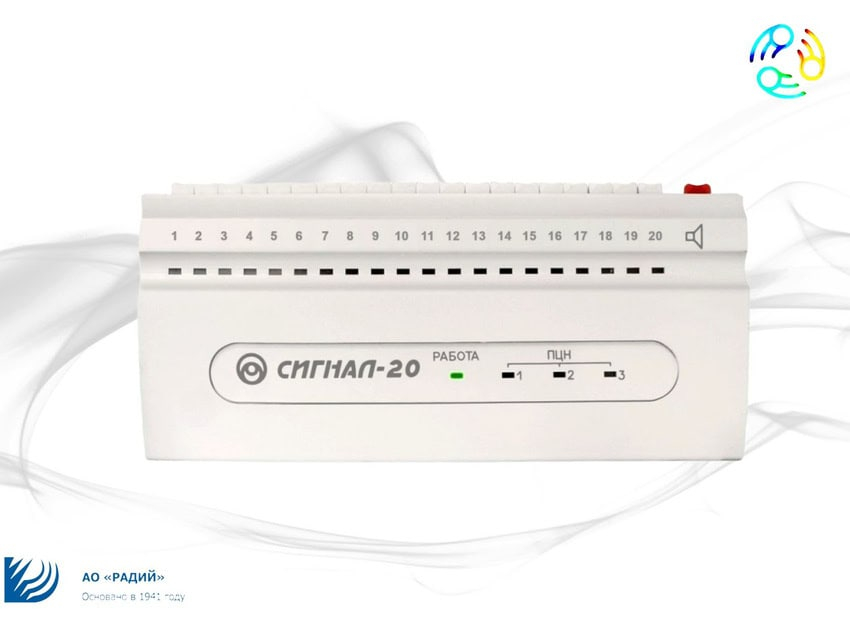

Сигнал-20 Прибор приемно-контрольный охранно-пожарный

• Программирование параметров с пульта С-2000 или ПЭВМ.
• Прибор позволяет управлять взятием/снятием ШС с помощью переключателей, а также отображать состояние ШС на встроенных индикаторах. Прибор позволяет также через пульт «С2000» или компьютер выводить оператору на индикацию и регистрацию тревожные и служебные сообщения, а также оператору с пульта «С2000» или компьютера программировать параметры прибора и управлять состояниями и режимами ШС прибора и его выходными ключами.
• В шлейфы прибора могут быть включены:
  сигнализаторы магнитоконтактные ИО102-2, ИО102-4, ИО102-5, ИО102-6, датчики типа «Фольга», «Провод»;
  извещатели ударно-контактные типа «Окно-5», «Окно-6»;извещатели оптико-электронного, ультразвукового, радиоволнового, емкостного, акустического типов, «Фотон-6», «Фотон-6А», «Фотон-6Б», «Фотон-8», «Фотон-8А», «Фотон-8Б», «Фотон-СК», «Эхо-3», «Эхо-А», «Волна-5», «Аргус-3», «Пик», «Гюрза», «Градиент», «Шорох-1», «Грань-2», «Стекло-1», «Стекло-2», «Стекло-2-1» и им подобные; извещатели охранные комбинированные ДТ4ХХ1Т, «Сокол-2»; выходные цепи приемно-контрольных приборов; извещатели пожарные тепловые «ИП-104-1», «ИП-103-4/1» («Мак-1»);извещатели пожарные оптико-электронные дымовые «ИП-212-26» («ДИП-6»), «ИП-212-26У» («ДИП-У»), «ИП-212-5M», «ИП-212-3СУ» и им подобные.
• Прибор обладает возможностью автономной охраны с выдачей сигналов на встроенные световые индикаторы, отображающие состояние двадцати ШС, на встроенный звуковой сигнализатор, а также на пять выходов типа «сухой контакт», к которым могут подключаться выносной световой оповещатель постоянного тока, выносной звуковой оповещатель постоянного тока, цепи ПЦН.
• Прибор обладает возможностью работать совместно с пультом «С2000» или компьютером.
• Прием команд и передача тревожных извещений осуществляется прибором по интерфейсу RS-485 с пульта «С2000» или IBM совместимого компьютера через «Преобразователь интерфейсов RS-232/RS-485» («ПИ»).
• Прибор предназначен для установки внутри охраняемого объекта и рассчитан на круглосуточный режим работы.
  Конструкция прибора не предусматривает его использование в условиях воздействия агрессивных сред, пыли, а также в пожароопасных помещениях.
• По устойчивости к механическим воздействиям исполнение прибора соответствует категории размещения 3 по ОСТ 25 1099-83. По устойчивости к климатическим воздействиям прибор выпускается в исполнении 03 по ОСТ 25 1099-83, но для работы при температуре от 243 К до 323 К (от -30 до +50 °С).
• Количество ШС 20
• Номинальное напряжение в ШС, В
  - при токе потребления активных извещателей до 1, 2 мА 21.024.0
  - при токе потребления активных извещателей до 3 мА 18.021.0
• Номинальное сопротивление выносного резистора, кОм 4.7
• Максимально допустимые токи и напряжения:
  - на выходе "звуковой оповещатель" 28 В/2 А
  - на выходе "световой оповещатель" 28 В/2 А
  - три выхода типа "сухой контакт" 28 В/2 А; 80 В/50 мА
  - два выхода типа "сухой контакт" 28 В/2 А; 120 В/2 А
• Напряжение питания DC, В 10.228.0
• Ток потребления в дежурном режиме, мА, не более :
  - при напряжении питания 12 В 600
  - при напряжении питания 24 В 300
• Время задержки на вход, с 0254
• Время задержки на выход, с 0254
• Диапазон рабочих температур, °С -30+50
• Габаритные размеры. мм 365х165х45
• Масса, не более, кг 0.9
