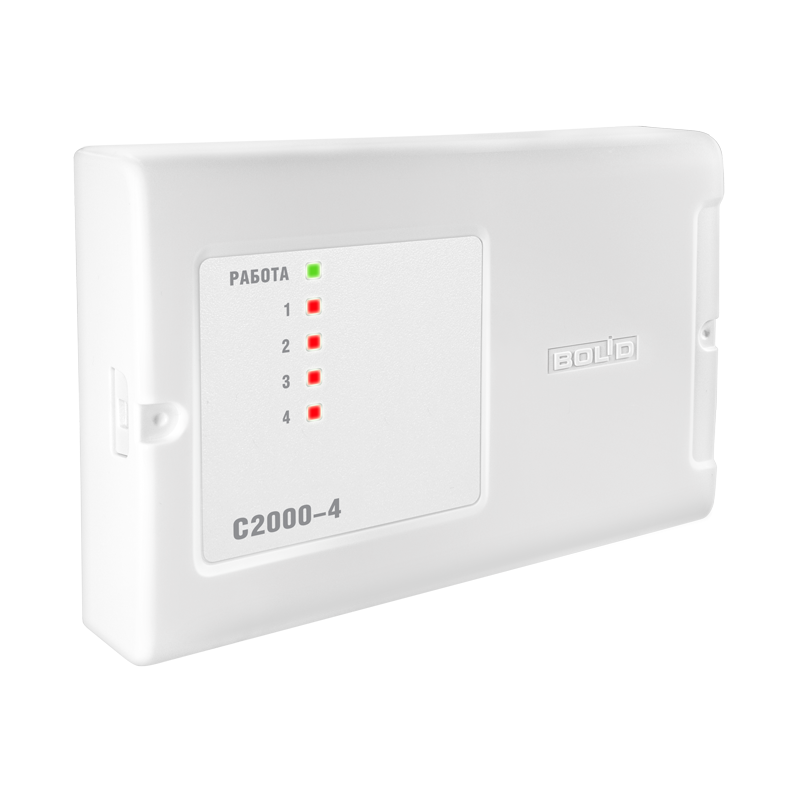

С2000-4: Прибор приемно-контрольный

Описание

С2000-4

предназначен для использования в составе интегрированной системы охраны «Орион». Он обеспечивает контроль различных типов охранных или пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами, а также релейное управление внешними исполнительными устройствами. Может использоваться в автономном режиме для охранной сигнализации и контроля доступа.

Особенности и преимущества

Программируемый выбор типа шлейфов сигнализации: пожарный, охранный, технологический, тревожный и другие.
Отображение состояния шлейфов сигнализации и состояния блока на 5 встроенных индикаторах.
Контроль доступа в охраняемое помещение с использованием Proximity-карты или ключа Touch Memory.
Подключение считывателей с интерфейсами Touch Memory, Wiegand, ABA TRACK II.
Режим двойной идентификации (по двум карточкам или ключам) для доступа и управления взятием/снятием.
Программируемые временные зоны для доступа и управления шлейфами сигнализации.
Управление взятием/снятием под охрану и доступом через интерфейс RS-485 в ИСО «Орион».
Энергонезависимый буфер событий на 4088 сообщений.

Технические характеристики

Основные параметры

Количество радиальных неадресных шлейфов сигнализации (ШС): 4.
Максимальное сопротивление проводов ШС: 1 кОм для охранных ШС, 100 Ом для пожарных ШС.
Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй": 20 кОм для охранных ШС, 50 кОм для пожарных ШС.
Напряжение на каждом входе ШС: 19–24 В при установке оконечного резистора 4,7 кОм±5% и токе потребления извещателей 0–3 мА, 27 ± 0,5 В при обрыве ШС.
Ограничение тока в короткозамкнутом ШС: 26,5 мА.

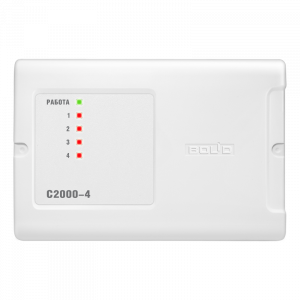

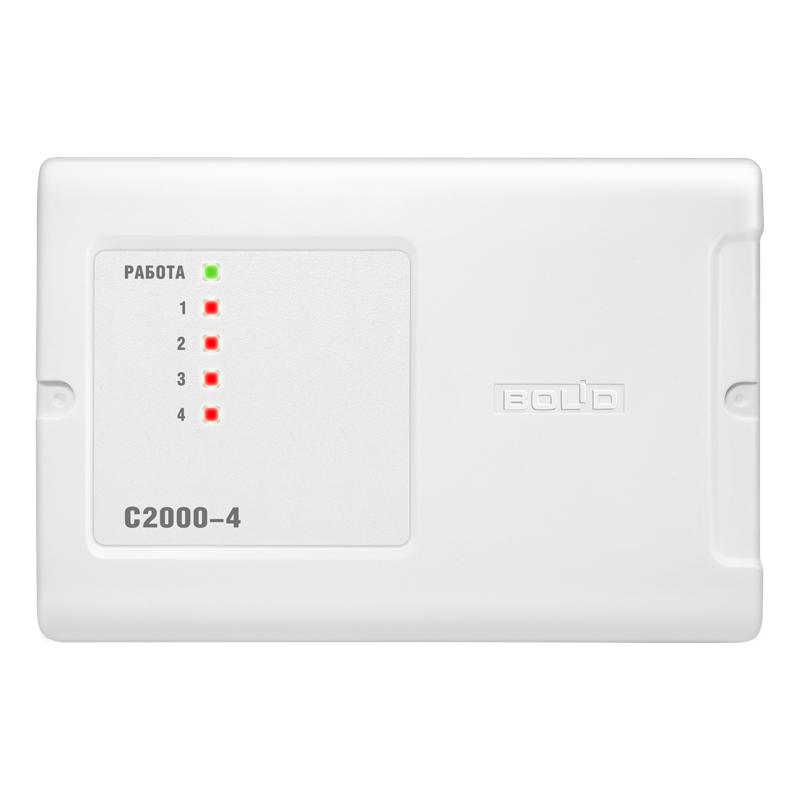

Световая индикация тревог и неисправностей: 1 индикатор состояния блока и 4 индикатора состояния каждого из ШС.
Энергонезависимый буфер событий: 4088 сообщений.
Встроенный звуковой сигнализатор: есть.
Датчик вскрытия корпуса: микроконтакт.
Интерфейс: RS-485.

Питание

Напряжение питания: 10,2–28,4 В постоянного тока.
Количество вводов питания: 2.
Потребляемый ток: 110–260 мА при напряжении 12 В, 60–140 мА при напряжении 24 В.
Готовность к работе после включения питания: не более 3 с.

Управление и интерфейсы

Внешний считыватель электронных идентификаторов (ЭИ): 1 вход.
Интерфейс подключаемых считывателей: Touch Memory, Wiegand, ABA TRACK II.
Управление светодиодами считывателя: двумя светодиодами (зеленым и красным).
Управление звуковым сигнализатором считывателя: есть.
Объем памяти ЭИ (ключей Touch Memory или Proximity-карт): 4096.

Выходы

Электромагнитные реле: 2 шт. (30 В, 7 А, 100 Вт постоянного тока).
Транзисторные ключи: 2 шт. (12 или 24 В, 1 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание).

Рабочие условия

Рабочий диапазон температур: от –40 до +50 °C.
Относительная влажность: до 98% при +25 °C.
Степень защиты корпуса: IP40.

Габариты и монтаж

Габаритные размеры: 156 x 107 x 39 мм.
Вес блока: не более 0,3 кг.

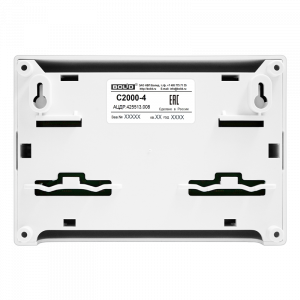

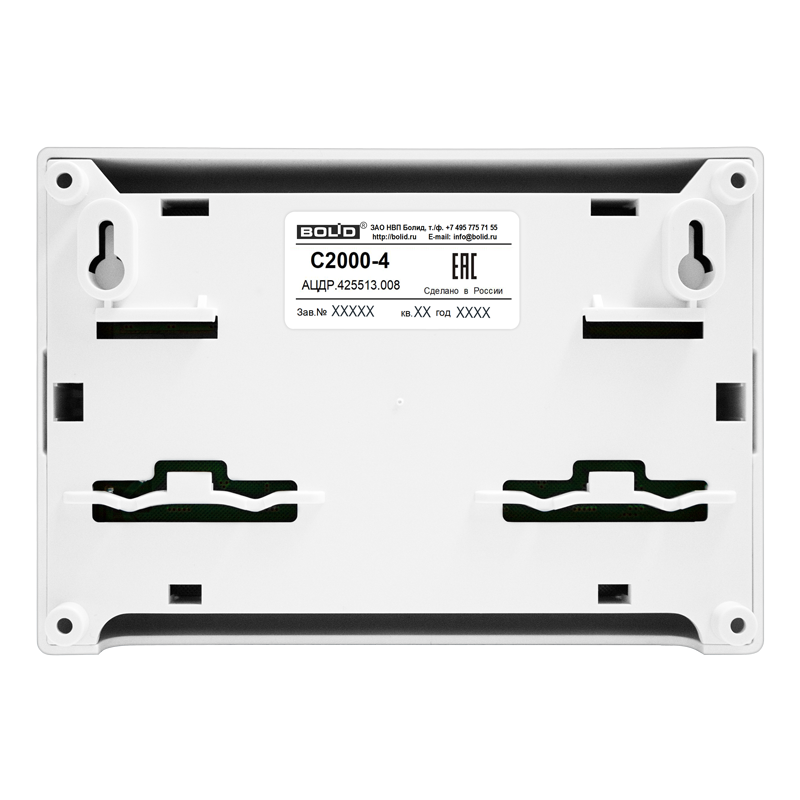

Тип монтажа: настенный навесной или на DIN-рейку.

Дополнительные характеристики

Средний срок службы: 10 лет.
Программирование блока: программа UProg.exe.
Подключение к ПК: через интерфейс RS-485 с помощью преобразователя интерфейсов.
