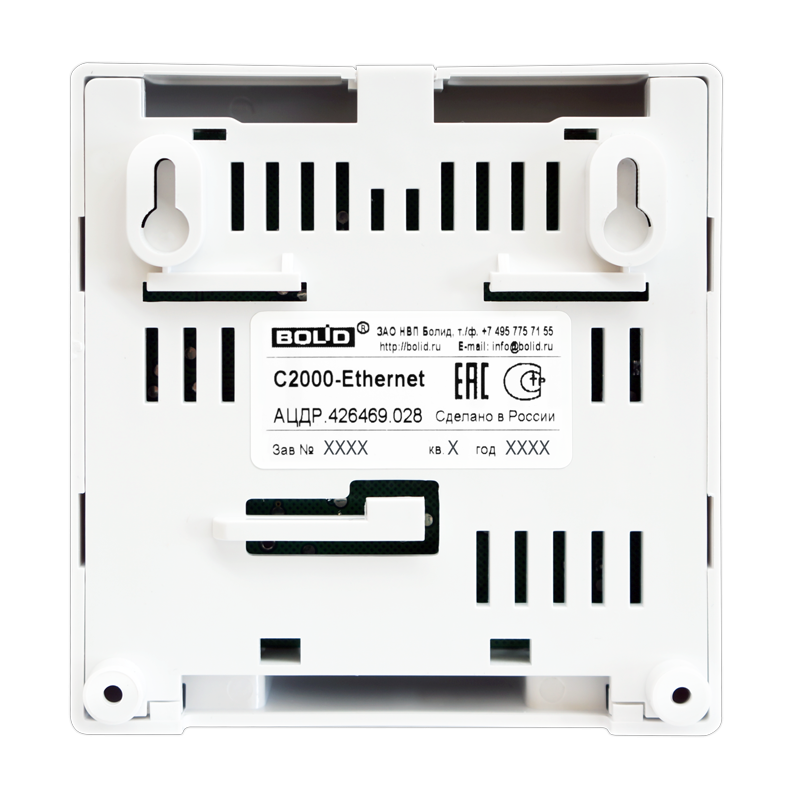

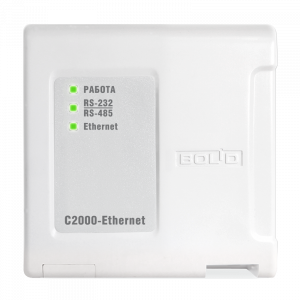

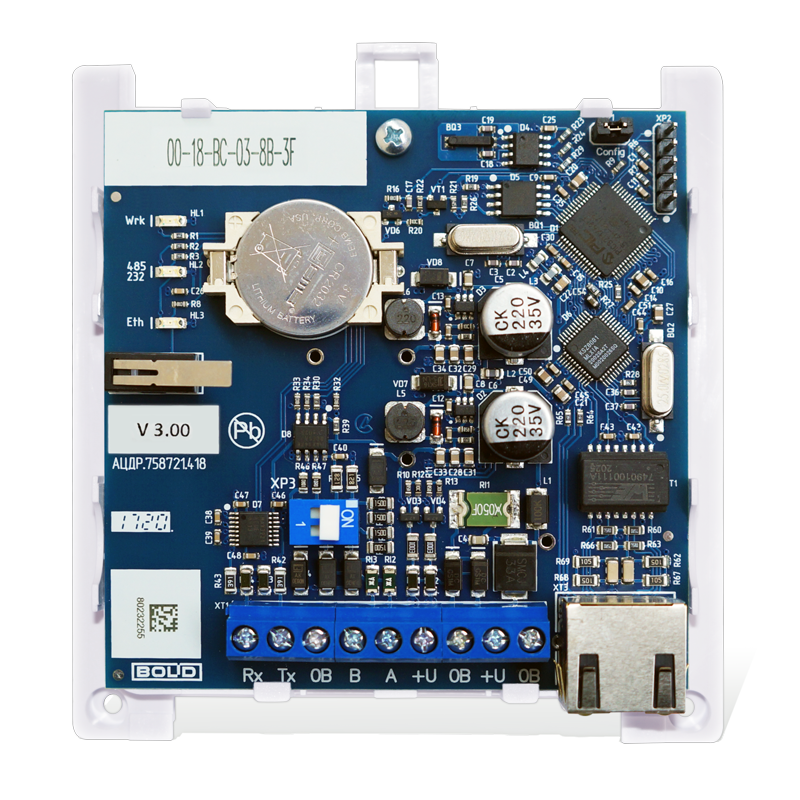

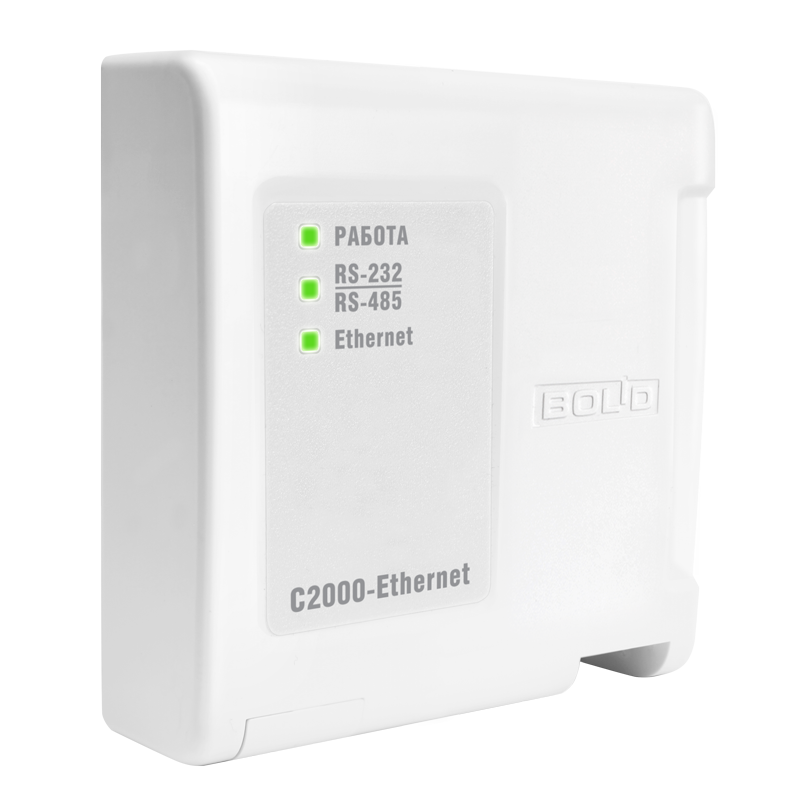

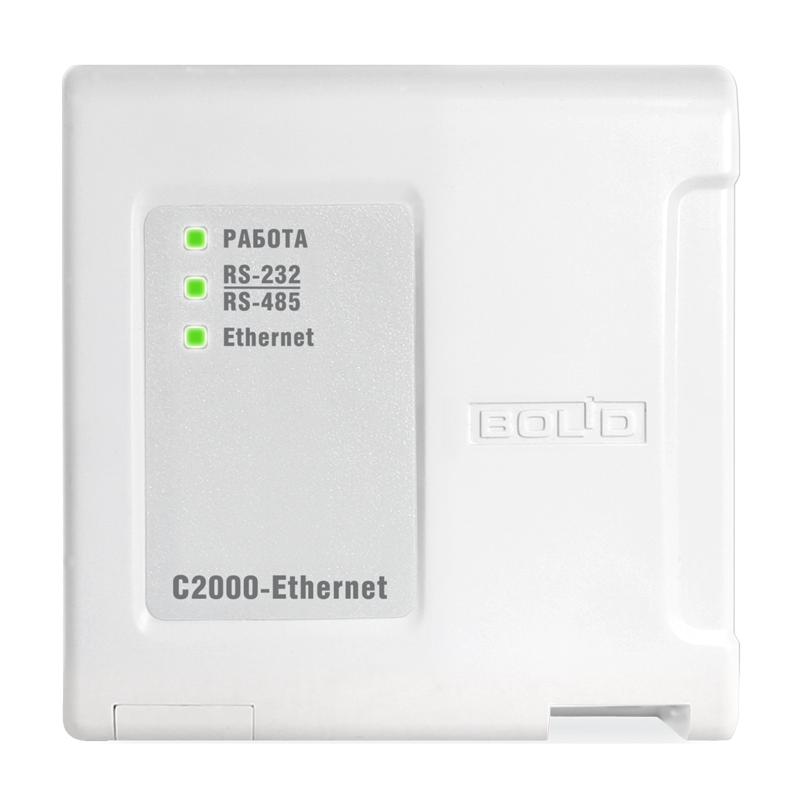

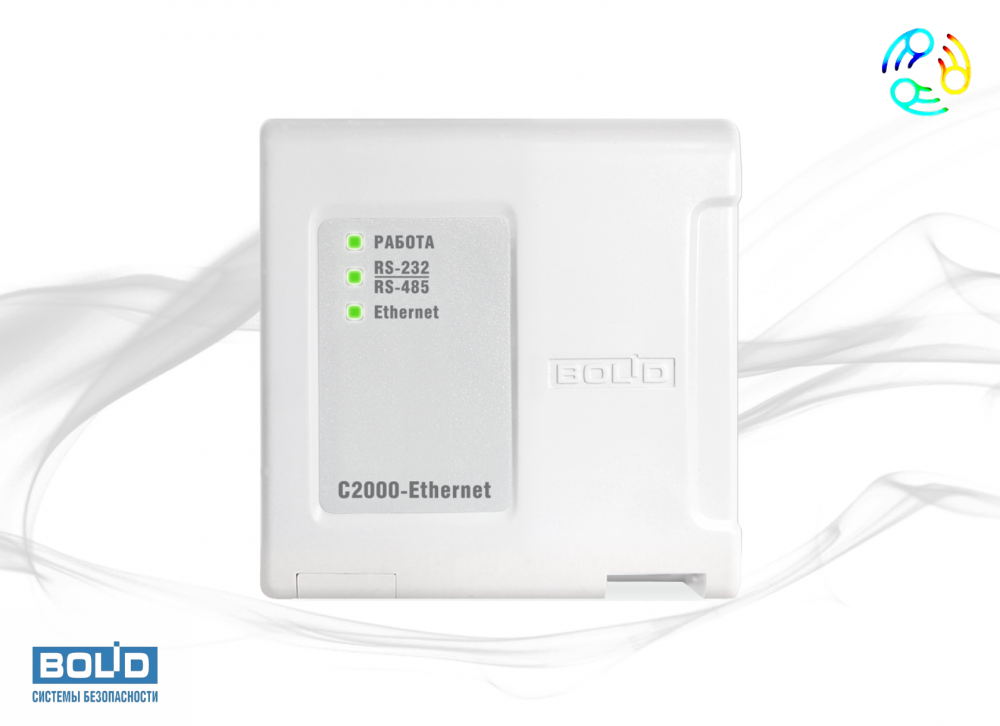

С2000-Ethernet Преобразователь интерфейса

С2000-Ethernet

предназначен для двусторонней трансляции данных между интерфейсами RS-232/RS-485 и Ethernet. В ИСО "Орион" используется для организации связи приборов по локальной сети, а в системе "Ресурс" - для получения показаний приборов учета с удаленных объектов.

Основные функции

• Организация связи между компонентами ИСО "Орион" по локальной сети
• Интеграция с оборудованием сторонних производителей
• Удаленный сбор данных с приборов учета

Технические характеристики

Параметры Ethernet-подключения

• Скорость передачи: 10/100 Мбит/с
• Поддерживаемые протоколы: UDP, ICMP, ARP, DNS, DHCP-клиент
• Максимальное количество устройств для ретрансляции: 15
• Разъем: 8P8C (RJ-45)
• Тип кабеля: витая пара (UTP Cat. 5)

Параметры интерфейсов RS-485/RS-232

• Скорости передачи:
  • Для приборов "Орион": 9600 бит/с
  • Для пульта "С2000М": 9600-115200 бит/с
  • Для сторонних протоколов: 1200-115200 бит/с
• Режим работы: полудуплекс
• Форматы данных: 8/9 бит данных с различными вариантами стоповых битов и контроля четности
• Максимальная длина линии:
  • RS-485: до 1500 м
  • RS-232: до 20 м

Эксплуатационные параметры

• Питание: 12-24 В постоянного тока
• Потребляемый ток:
  • не более 90 мА при 12 В
  • не более 50 мА при 24 В
• Время готовности: не более 10 с
• Рабочий диапазон температур: от -30 до +50°C
• Степень защиты корпуса: IP30
• Габариты: 102×107×39 мм
• Вес: не более 0,2 кг

Функциональные возможности

• Организация связи между:
  • ПК (АРМ "Орион Про", АРМ "Орион", UPROG) и приборами
  • ПК и пультами ("С2000M", "С2000")
  • Пультами и приборами
• Поддержка работы с преобразователями других производителей
• Конфигурирование через программу UPROG по Ethernet или RS-232/485

Преимущества

• Гибкая интеграция оборудования в единую сеть
• Широкий диапазон поддерживаемых скоростей передачи
• Универсальность подключения (Ethernet, RS-232, RS-485)
• Надежная работа в широком температурном диапазоне
• Компактные габариты и простой монтаж
