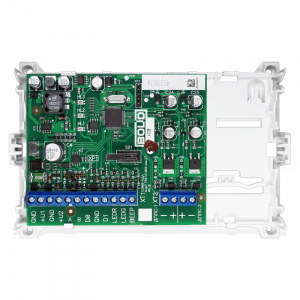

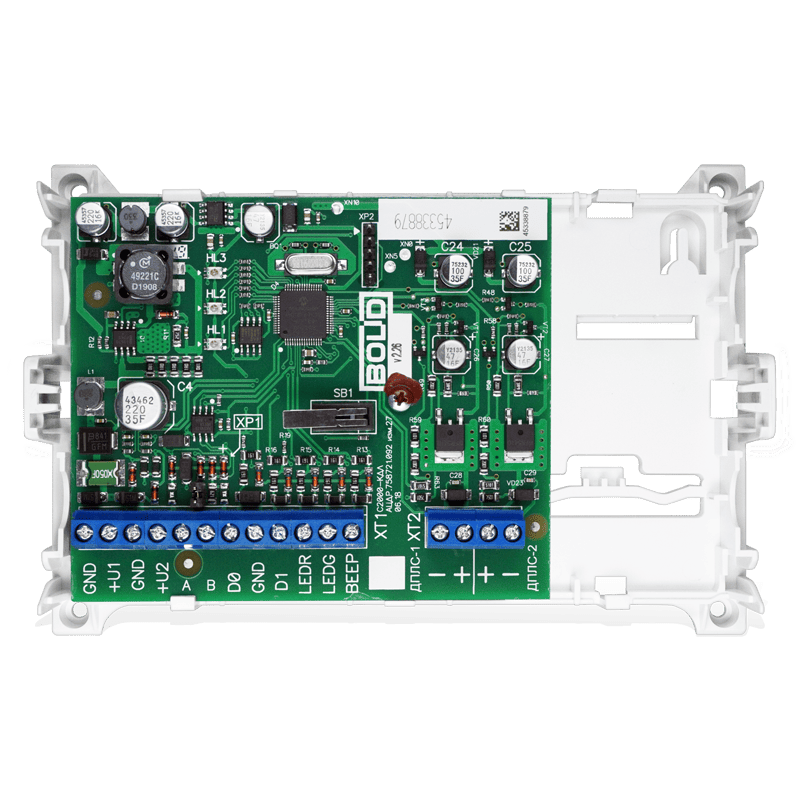

С2000-КДЛ Контроллер двухпроводной линии связи

С2000-КДЛ

предназначен для применения в составе интегрированной системы охраны "Орион". Он используется для охраны объектов от проникновения и пожаров путем контроля состояния адресных входов (охранных, пожарных и охранно-пожарных извещателей, а также контролируемых цепей адресных расширителей). Устройство обеспечивает управление системами противопожарной защиты, выдачу тревожных извещений на сетевой контроллер и локальное управление адресными выходами.

Особенности и преимущества

• Подключение до 127 адресных устройств (АУ).
• Кольцевая двухпроводная линия связи с контролем короткого замыкания и обрыва.
• Возможность применения изоляторов короткого замыкания «БРИЗ» и «БРИЗ исп.03» для локализации короткозамкнутых участков ДПЛС.
• Питание подключенных адресных устройств по двухпроводной линии связи.
• Работа с адресно-аналоговыми дымовыми извещателями «ДИП-34А» с возможностью задания порогов «Внимание» и «Пожар».
• Подключение адресных охранных, пожарных и охранно-пожарных извещателей, а также адресных расширителей.
• Управление исполнительными устройствами через адресный релейный блок «С2000-СП2».
• Поддержка интерфейсов считывателей Touch Memory (iButton), Wiegand и ABA-TrackII.
• Энергонезависимый буфер событий на 512 сообщений.

Технические характеристики

Основные параметры

• Количество подключаемых адресных устройств (АУ): 127.
• Длина двухпроводной линии связи: 1200 м (сечение 1,5 мм²), 600 м (сечение 0,75 мм²), 400 м (сечение 0,5 мм²), 160 м (сечение 0,2 мм²).
• Напряжение питания: от 10,2 В до 28,4 В постоянного тока.
• Ток потребления (без учёта потребления АУ): не более 80 мА при напряжении 12 В, 40 мА при напряжении 24 В.
• Ток потребления в дежурном режиме (подключены 127 АУ с током потребления 0,5 мА каждое): не более 160 мА при напряжении 12 В, 80 мА при напряжении 24 В.

Интерфейсы и управление

• Внешний считыватель электронных идентификаторов (ЭИ): 1 вход.
• Интерфейс подключаемых считывателей: Dallas Touch Memory (1-Wire, µ-LAN), Wiegand и ABA-Track II.
• Управление светодиодами считывателя: двумя светодиодами (красным и зеленым) с ограничением тока на уровне 10 мА.
• Управление звуковым сигнализатором считывателя: есть.
• Объем памяти ключей Touch Memory (iButton), карт или кодов: 512.
• Энергонезависимый буфер событий: 512 сообщений.

Индикация и защита

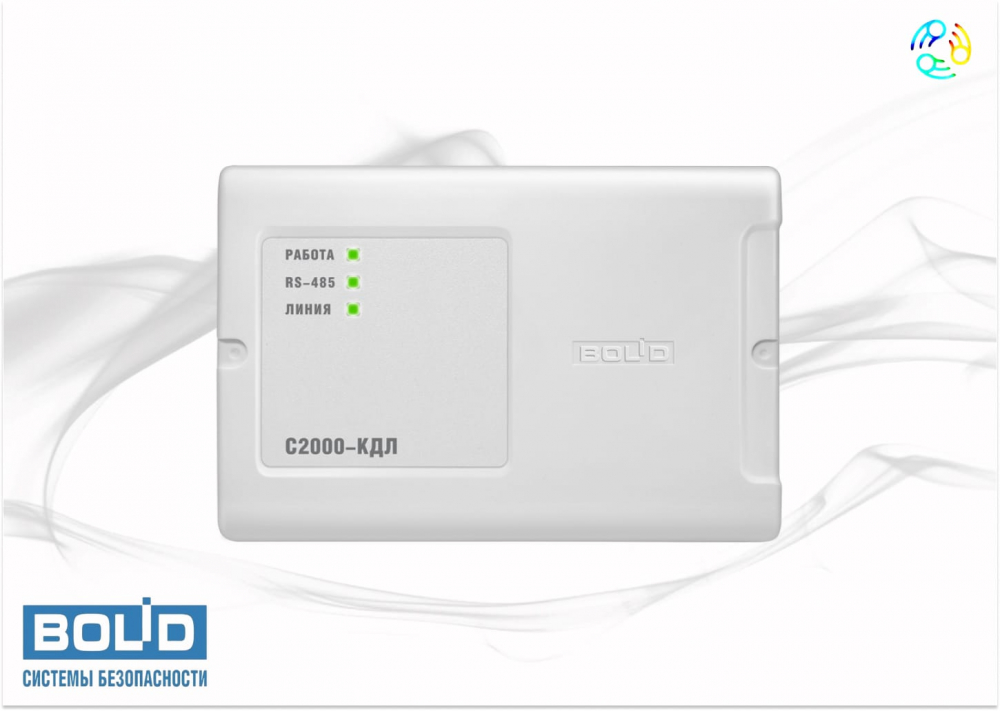

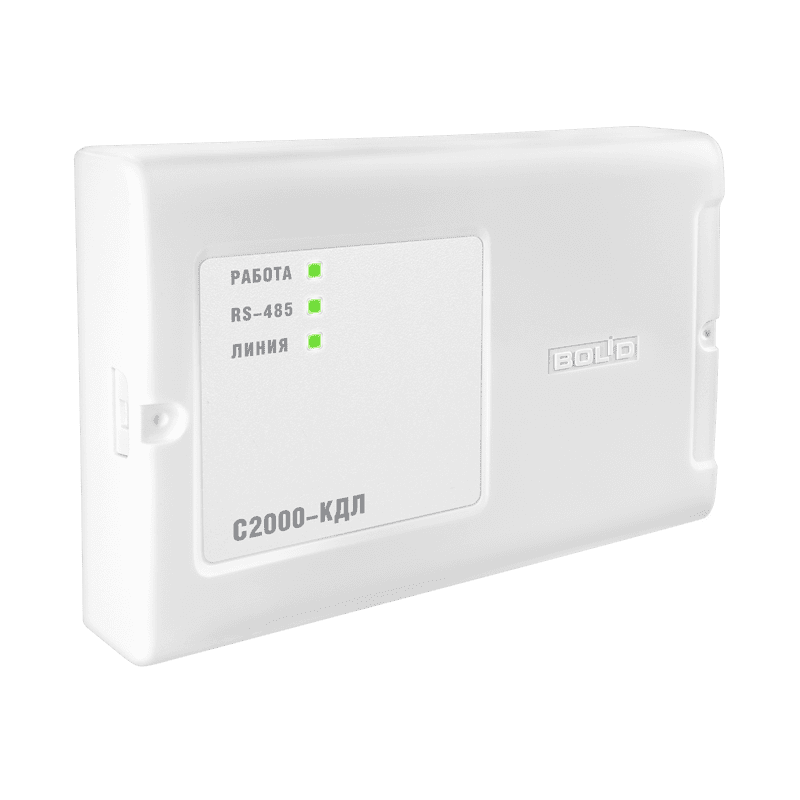

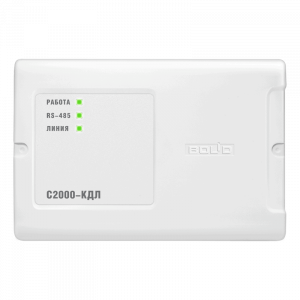

• Световая индикация на лицевой панели: 3 светодиодных индикатора (работа, RS-485 и ДПЛС).
• Датчик вскрытия корпуса: микроконтакт.

Питание

• Два ввода питания: для подключения основного и резервного источников питания.
• Готовность к работе после включения питания: не более 15 с.

Рабочие условия

• Рабочий диапазон температур: от –30 до +55 °C.
• Относительная влажность: до 98% при +25 °C.
• Степень защиты корпуса: IP40.

Габариты и монтаж

• Габаритные размеры: 156 x 107 x 39 мм.
• Масса прибора: не более 0,3 кг.

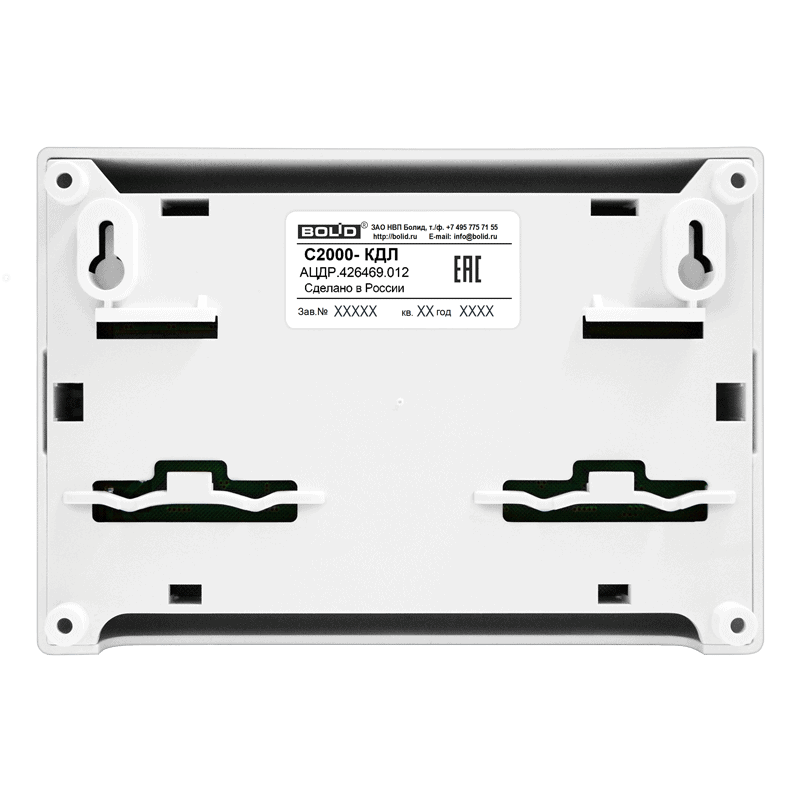

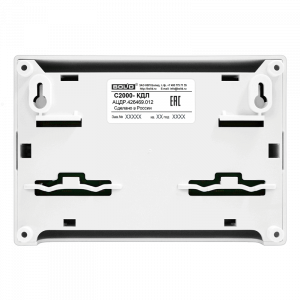

• Тип монтажа: настенный навесной или на DIN-рейку.

Дополнительные характеристики

• Средний срок службы: 10 лет.
• Программирование контроллера: программа UProg.exe.
• Подключение к ПК: через интерфейс RS-485 с помощью преобразователя интерфейсов.
