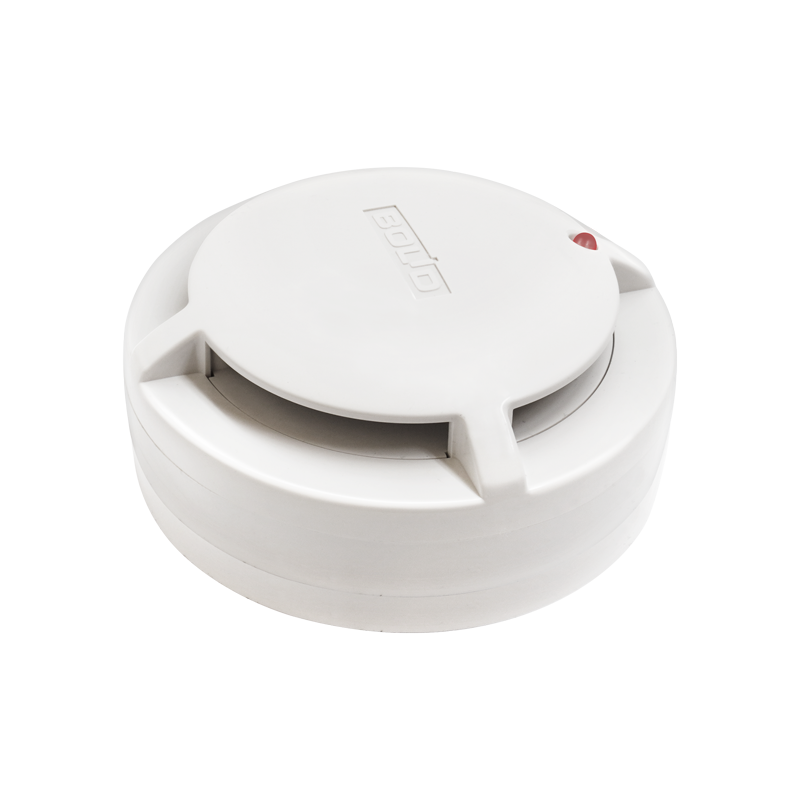

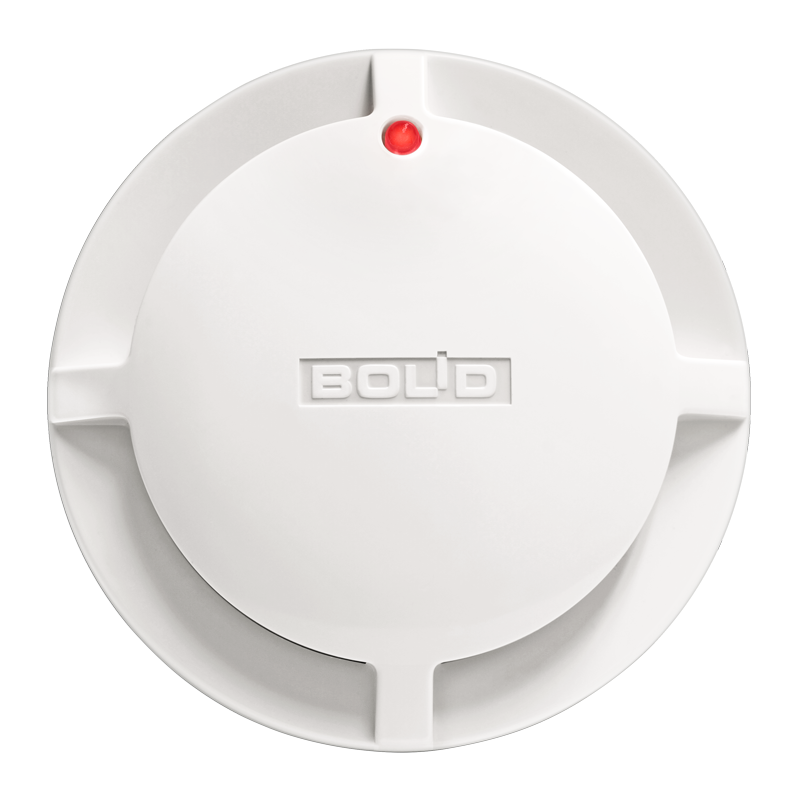

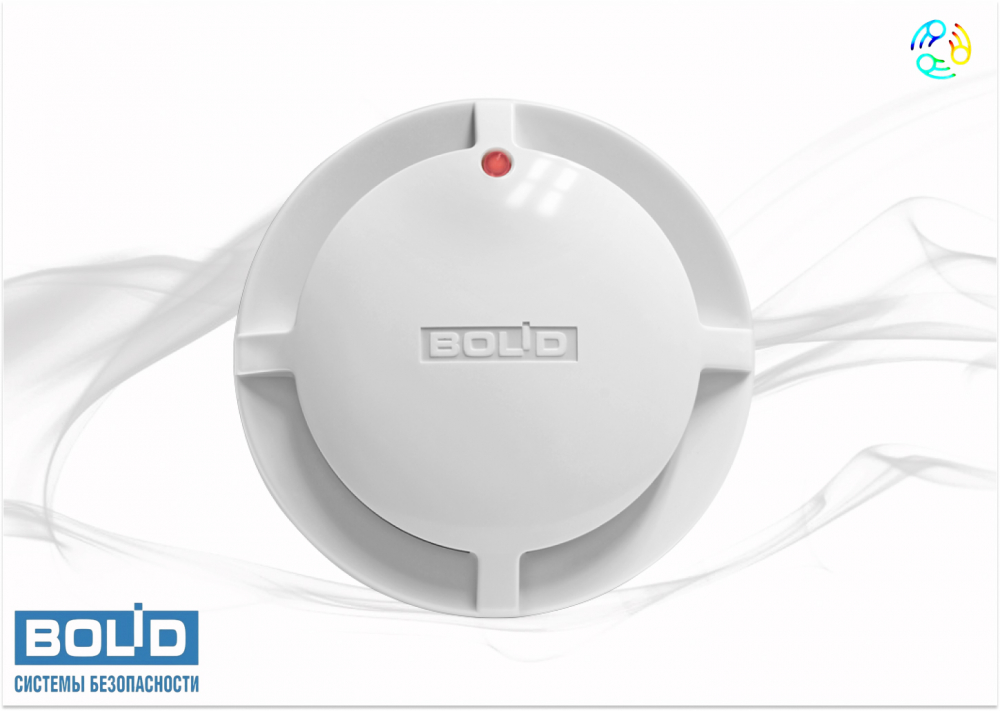

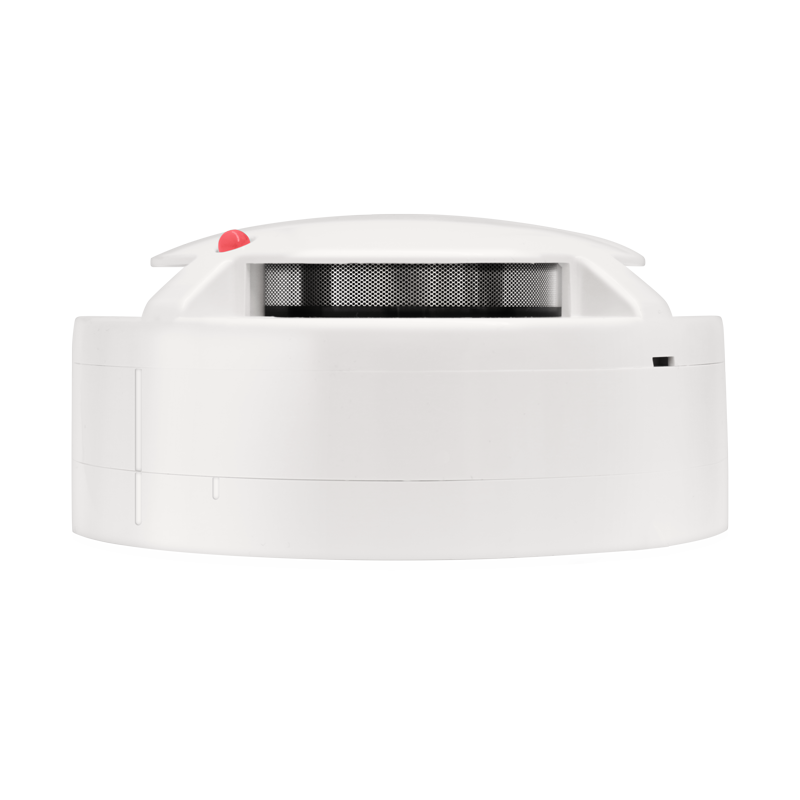

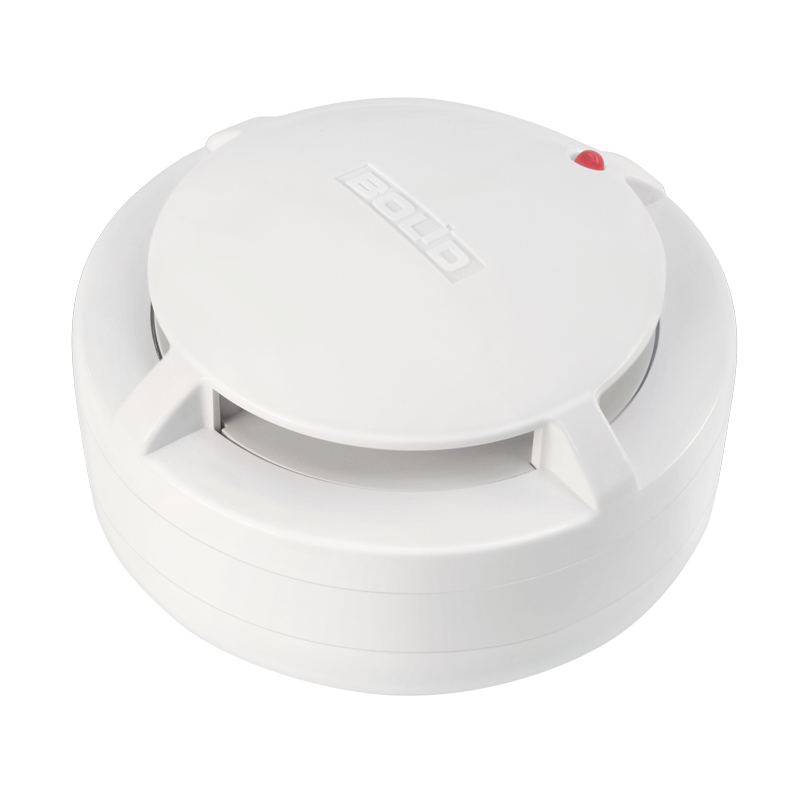

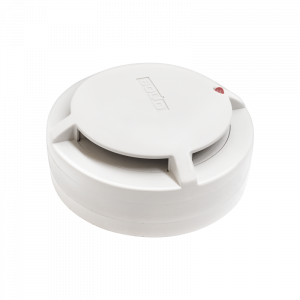

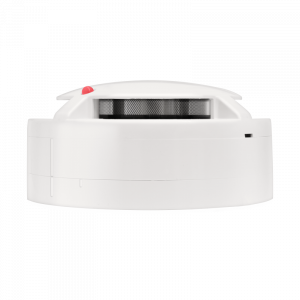

ДИП-34А-04 (ИП 212-34А) Извещатель пожарный дымовой оптико-электронный адресный

ДИП-34А-04 (ИП 212-34А)

Извещатель пожарный дымовой оптико-электронный адресный, предназначенный для обнаружения возгораний, сопровождающихся появлением дыма в закрытых помещениях. Работает в составе интегрированной системы охраны «Орион» под управлением контроллера двухпроводной линии связи «С2000-КДЛ» или «С2000-КДЛ-2И».

Назначение

Извещатель применяется для раннего обнаружения пожара в закрытых помещениях зданий и сооружений. Регистрирует отражённое от частиц дыма оптическое излучение и выдает извещения «Пожар», «Внимание» или «Норма». Также сообщает о текущем состоянии, уровне задымлённости или запылённости дымовой камеры.

Технические характеристики

- Тип извещателя: адресный
- Чувствительность: 0.050.2 дБ/м
- Напряжение питания: 811 В по двухпроводной линии связи
- Ток потребления: максимальный 0.5 мА
- Габаритные размеры: диаметр 100 мм, высота 47 мм
- Степень защиты: IP41
- Диапазон рабочих температур: от -30 до +55°C
- Масса: не более 0.2 кг

Особенности

- Поддержка протокола двухпроводной линии связи ДПЛС_v2.xx
- Встроенный изолятор короткого замыкания (БРИЗ)
- Однозначная установка в розетку
- Возможность формирования сигнала о курении в запрещенных местах
- Раннее обнаружение пожара
- Программная установка уровней задымленности "день-ночь"
- Предтревожное сообщение "Внимание"
- Контроль работоспособности, запыленности и текущего значения концентрации дыма
- Измерение значения напряжения в ДПЛС в месте установки
- Световая индикация состояния
- Проверка работоспособности нажатием на световод или лазерным тестером
- Адрес извещателя запоминается в энергонезависимой памяти
- Надежная защита от насекомых
- Крышка для защиты от пыли в период строительства и ремонта
- Совместим с монтажными комплектами для крепления в подвесной потолок МК-2

Световая индикация

- Дежурный режим
- Пожар
- Запыленность
- Неисправность

Условия эксплуатации

- Рабочий диапазон температур: от -30 до +55°C
- Степень защиты: IP41
- Устойчивость к внешним воздействиям: защита от пыли и насекомых

Габариты и вес

- Габаритные размеры: диаметр 100 мм, высота 47 мм
- Масса: не более 0.2 кг

Подключение и монтаж

- Подключение: через двухпроводную линию связи
- Совместимость: до 127 извещателей к «С2000-КДЛ» или «С2000-КДЛ-2И»
- Монтаж: с использованием монтажных комплектов для подвесного потолка МК-2

Дополнительная информация

- Поддержка протокола ДПЛС_v2.xx обеспечивает совместимость с современными системами
- Надежная защита от насекомых и пыли повышает долговечность устройства
- Применяется для раннего обнаружения возгораний в закрытых помещениях зданий и сооружений

Документация

Дополнение к руководству
