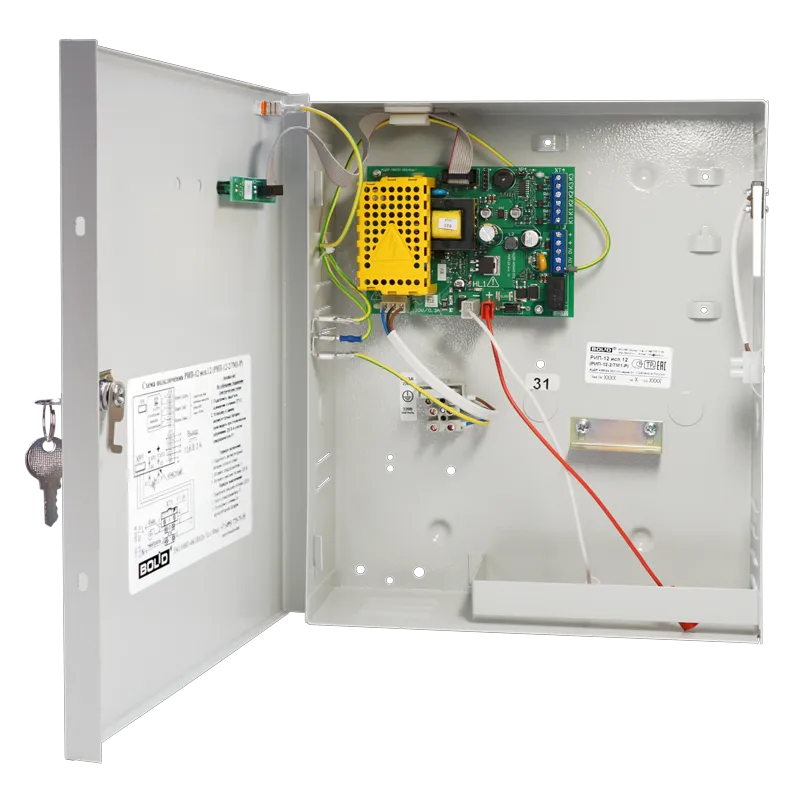

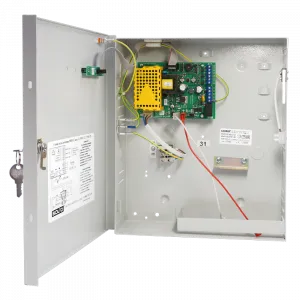

РИП-12 исп.12 Источник питания резервированный

РИП-12 исп.12

Технические характеристики

• Выходное напряжение: 13,6±0,6 В (при питании от сети), 10–13,6 В (при питании от АБ)
• Номинальный выходной ток: 2 А
• Максимальный выходной ток (не менее 2 мин): 3 А
• Максимальная мощность, потребляемая от сети: 110 ВА

Резервный источник питания

• Аккумуляторная батарея: 12 В (свинцово-кислотная), 7 А*ч (1 шт.)
• Собственный ток потребления от АБ: не более 40 мА

Защита и безопасность

• Защита от превышения выходного напряжения
• Защита от перегрузок по выходу
• Защита от переполюсовки АБ
• Защита от замыкания клемм подключения АБ
• Контроль сетевого напряжения, выходного напряжения и напряжения АБ

Индикация и сигнализация

• Световая индикация: наличие сетевого напряжения, заряд АБ, отключение АБ, отключение выхода РИП
• Звуковая сигнализация: короткое замыкание, перегрузка, отключение АБ
• Количество индикаторов: 3
• Датчик вскрытия корпуса

Релейные выходы

• Количество релейных выходов: 3 (оптореле)
• Максимальные напряжение и ток коммутации: 80 В, 50 мА

Эксплуатационные характеристики

• Диапазон рабочих температур: от -10 до +40 °C
• Относительная влажность: до 93% при +25 °C
• Средний срок службы: 10 лет

Габариты и монтаж

• Габариты: 255х310х85 мм
• Масса без АБ: 2,5 кг
• Тип монтажа: настенный, навесной

Подключение

• Подключение к сети: сечение провода 0,75–2,5 мм²
• Подключение к нагрузке: сечение провода 0,5–2,5 мм²
• Подключение к реле: сечение провода 0,2–2,5 мм²
• Подключение к датчику вскрытия: сечение провода 0,5–2,5 мм²
