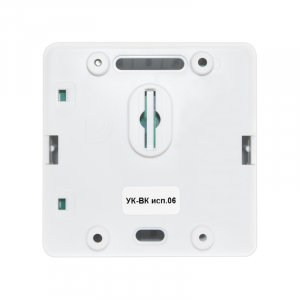

УК-ВК исп.06 Устройство коммутационное

УК-ВК исп.06

предназначено для совместной работы с контроллером доступа «С2000-2» (режим «Шлагбаум») и управления исполнительными устройствами в системах безопасности. Содержит два реле с переключающими контактами, управляемые сигналом +5В КМОП.

Основные функции

• Управление светофором в составе системы контроля доступа
• Коммутация устройств в системах ОПС и СКУД (сирены, лампы и др.)
• Работа с логическими сигналами +5В КМОП

Технические характеристики

Параметры питания

• Напряжение питания: 10.2-14.2В
• Ток потребления (макс.): 110мА (оба реле включены)

Параметры реле

• Максимальное коммутируемое напряжение:
  • Переменное: 250В
  • Постоянное: 30В
• Максимальный коммутируемый ток:
  • Переменный: 10А
  • Постоянный: 10А

Управляющие сигналы

• Входное напряжение: 4-20В
• Входной ток (при 5В): не более 0.8мА
• Тип управления: логическая «1» (+5В КМОП)

Конструктивные особенности

• Количество реле: 2 (переключающие контакты)
• Встроенная схема управления

Преимущества

• Высокая коммутационная способность (10А)
• Совместимость с контроллером «С2000-2»
• Простое управление логическими сигналами
• Надежная работа в системах безопасности

Область применения

• Системы контроля доступа (режим «Шлагбаум»)
• Охранно-пожарные системы сигнализации
• Управление светофорами на парковках
• Автоматизация технологических процессов
