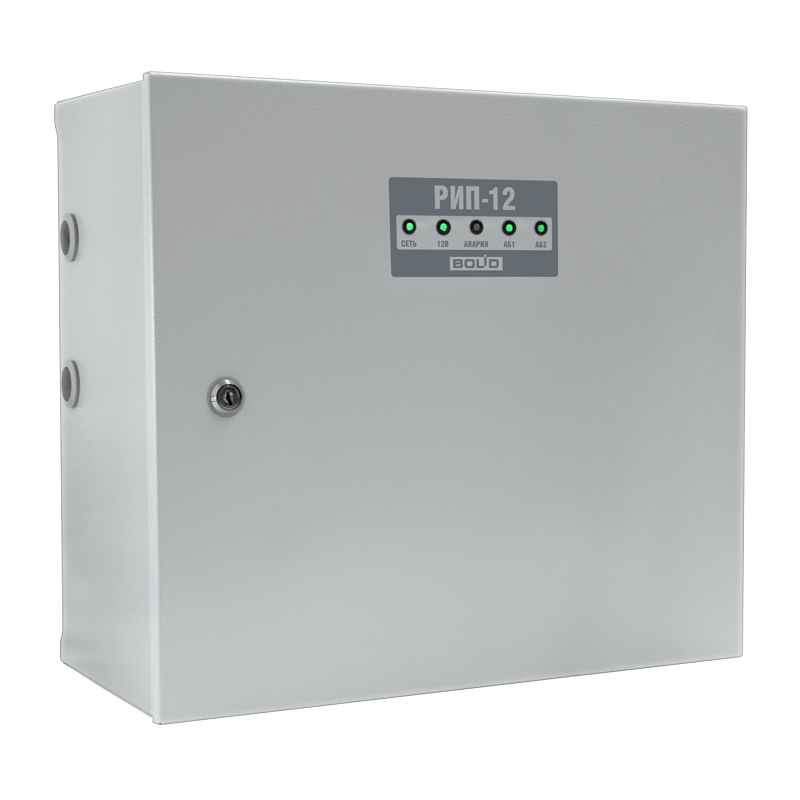

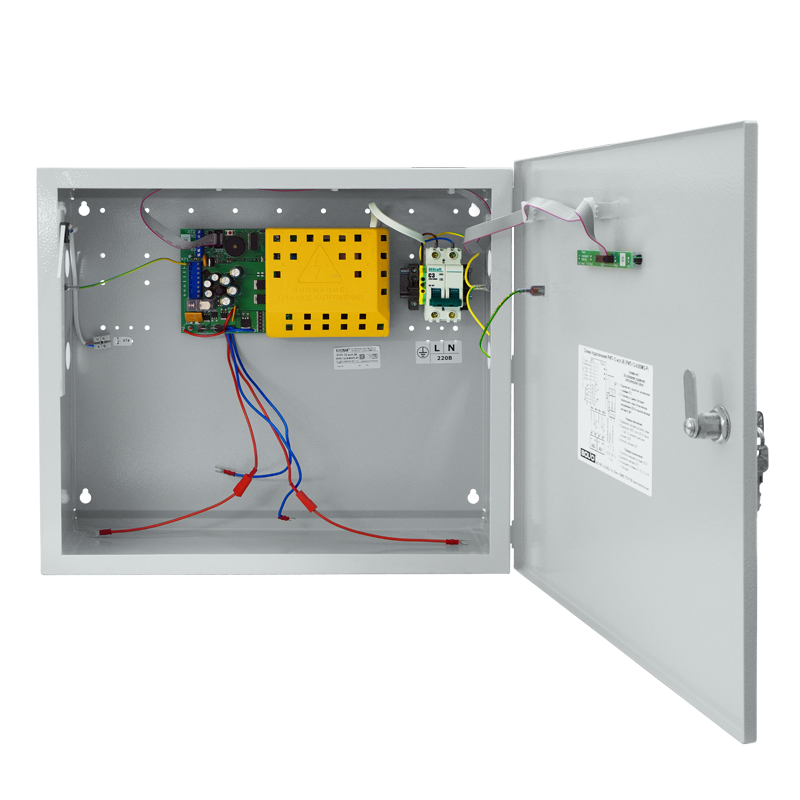

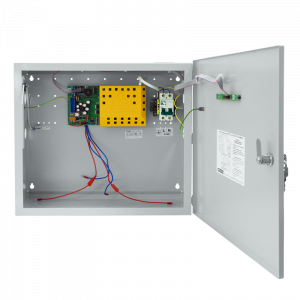

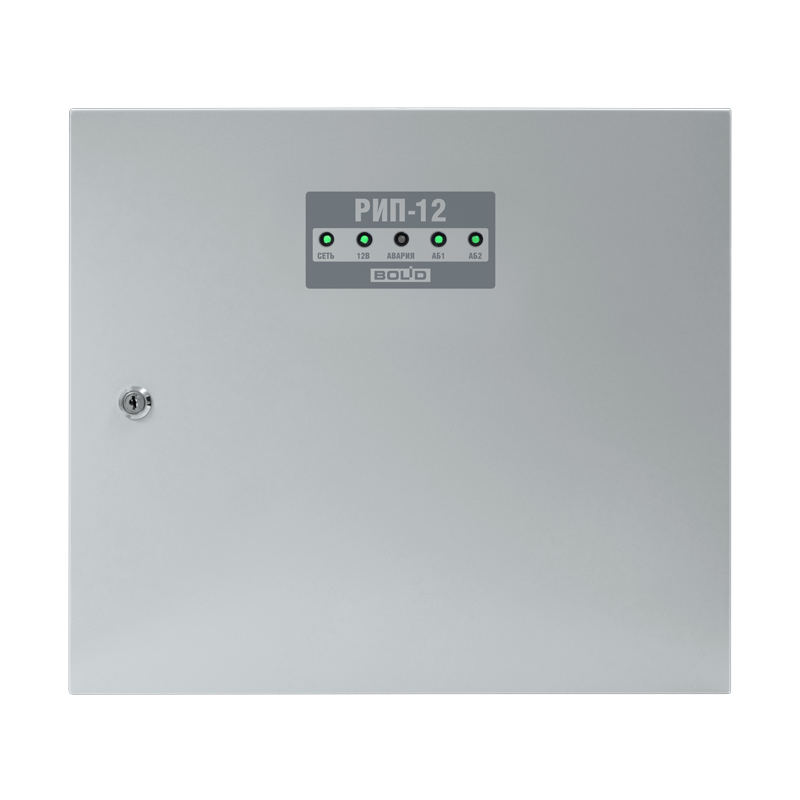

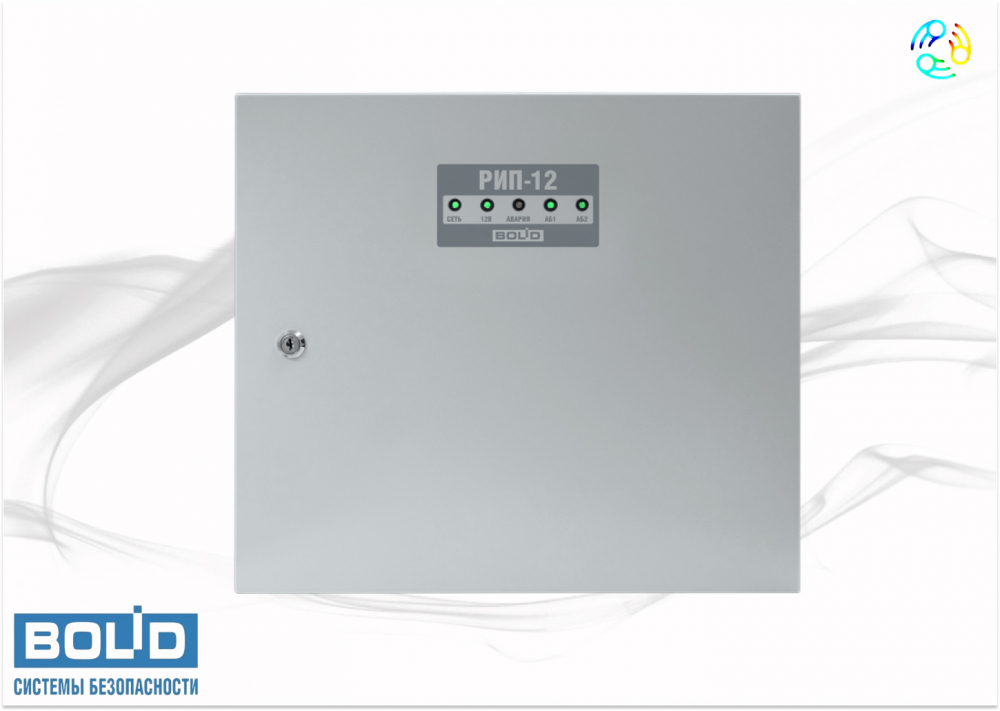

РИП-12 исп.56 (РИП-12-6/80М3-Р-RS) Источник питания резервированный

РИП-12 исп.56 (РИП-12-6/80М3-Р-RS)

предназначен для питания извещателей, приборов охранно-пожарной сигнализации, СКУД и пожарной автоматики в составе ИСО "Орион". Обеспечивает надежное питание и контроль состояния системы.

Технические характеристики

- Напряжение: 12В
- Ток: 6А (максимальный 7,5А)
- Емкость АБ: 2*40 А·ч или 2*26 А·ч
- Световая индикация
- Звуковая сигнализация
- Датчик вскрытия корпуса
- Защита: от перенапряжения, от КЗ, от переполюсовки АБ
- Интерфейс: RS-485
- Корпус: металлический, степень защиты IP30

Передача событий

- "Сброс прибора" (при включении питания РИП)
- "Авария сети" (сетевое напряжение ниже 150 В или выше 250 В)
- "Восстановление сети" (сетевое напряжение в пределах 150–250 В)
- "Перегрузка источника питания" (выходной ток более 7,5 А)
- "Перегрузка источника устранена" (выходной ток менее 7,5 А)
- "Неисправность ЗУ" (ЗУ не обеспечивает заряд батареи)
- "Восстановление ЗУ" (ЗУ обеспечивает заряд батареи)
- "Неисправность источника питания" (РИП не обеспечивает номинальное напряжение)
- "Восстановление питания" (РИП обеспечивает номинальное напряжение)
- "Неисправность батареи" (напряжение на батарее ниже 7 В или не подключена)
- "Ошибка теста АБ" (внутреннее сопротивление батареи выше допустимого)
- "Разряд батареи" (напряжение батареи ниже 11 В при отсутствии сетевого напряжения)
- "Требуется обслуживание" (время наработки батареи истекло)
- "Восстановление батареи" (напряжение батареи выше 10 В)
- "Тревога взлома" (корпус РИП открыт)
- "Восстановление зоны контроля взлома" (корпус РИП закрыт)
- "Отключение выходного напряжения" (РИП отключил выходное напряжение)
- "Подключение выходного напряжения" (РИП подключил выходное напряжение)

Измерение и передача данных

- Напряжение в сети
- Напряжение на АБ
- Напряжение на выходе
- Ток нагрузки

Защита с автоматическим восстановлением

- Превышение выходного напряжения
- Перегрузки по выходу
- Переполюсовка АБ
- Замыкание клемм подключения АБ

Интеллектуальный контроль АБ

- Автоматическая проверка состояния каждой АБ
- Измерение общей емкости установленных АБ
- Расчет времени работы в резервном режиме
- Программируемый таймер-счетчик времени наработки АБ
- Отключение АБ при ее разряде
- Контроль тока и напряжения зарядного устройства (ЗУ)

Световая индикация и звуковая сигнализация

- Наличие сетевого напряжения
- Выход сетевого напряжения за пределы нормы (ниже 150 В или выше 250 В)
- Наличие или нарушение связи по интерфейсу RS-485
- Короткое замыкание или перегрузка по выходу
- Заряд АБ
- Необходимость замены АБ или технического обслуживания
- Отключение АБ при ее разряде
- Неисправность ЗУ
- Отключение выхода РИП в аварийных ситуациях

Дополнительные функции

- Энергонезависимый буфер событий
- Релейный выход для сигнала "Неисправность"
- Конфигурирование параметров РИП через программу UPROG

Условия эксплуатации

- Рабочий диапазон температур: от -10 до +40 °C
- Относительная влажность: до 93% при +25 °C
- Степень защиты корпуса: IP30

Габариты и вес

- Габаритные размеры: 450х400х210 мм
- Масса: 7 кг (без АБ)

Подключение и монтаж

- Подключение к сети: провод 0,75–6 кв.мм
- Подключение нагрузки: провод 0,5–2,5 кв.мм
- Подключение реле: провод 0,2–2,5 кв.мм
- Подключение датчика вскрытия: провод 0,5–2,5 кв.мм

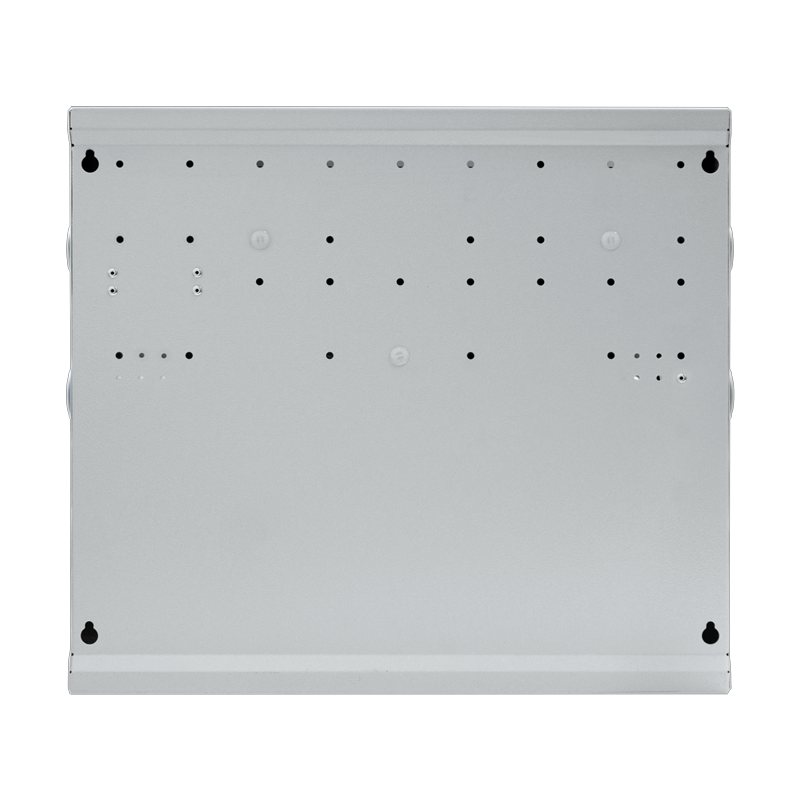

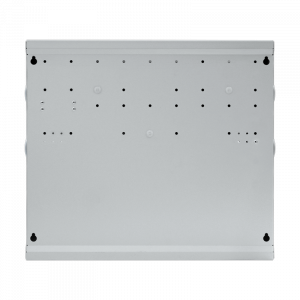

- Тип монтажа: настенный, навесной

Дополнительная информация

- Средний срок службы: 10 лет
- Тип корпуса: металлический, не поддерживающий горение
- Время технической готовности: не более 6 секунд
