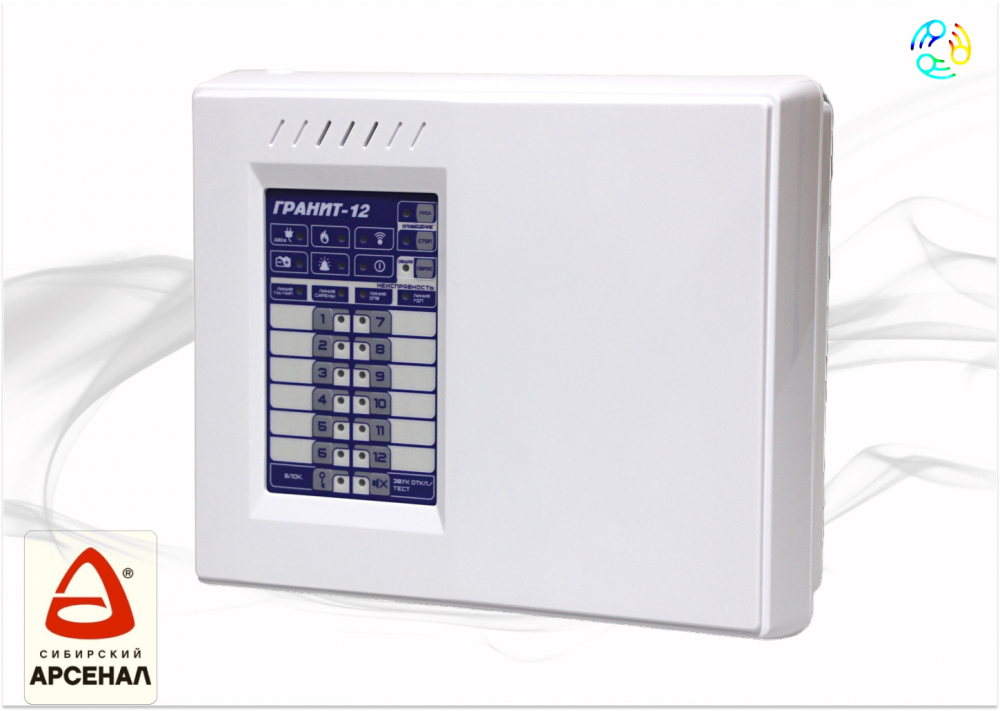

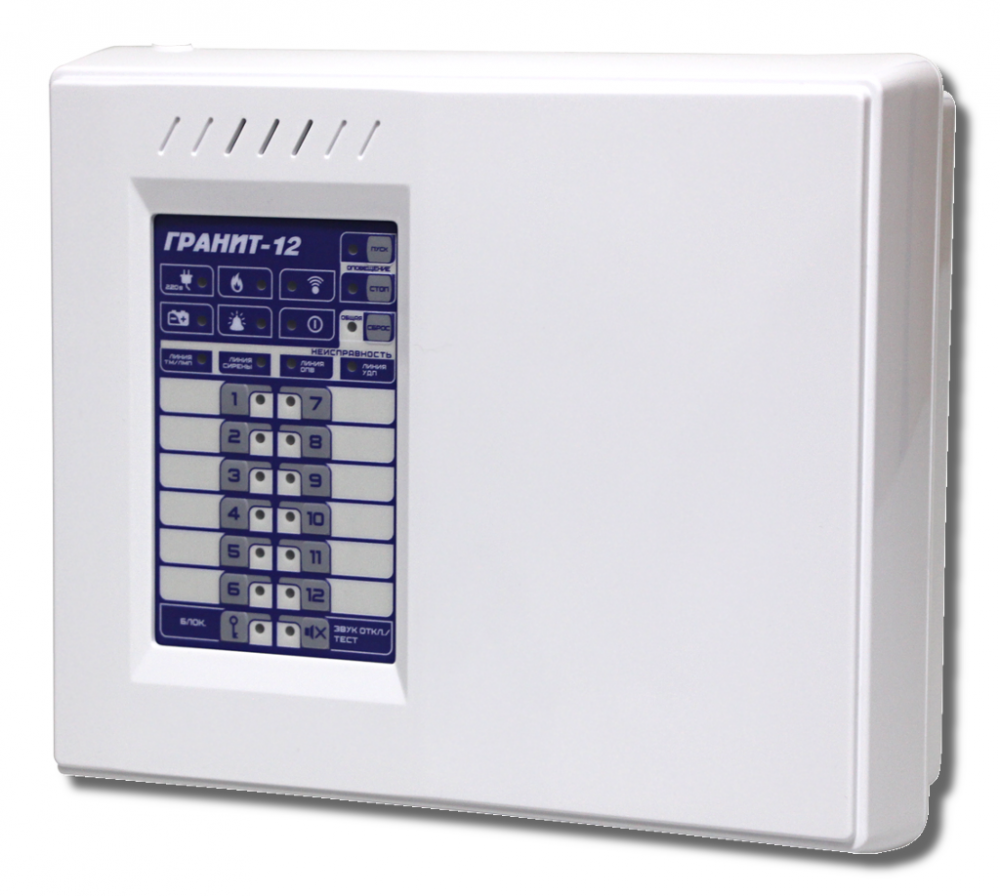

Гранит-12 Прибор приемно-контрольный охранно-пожарный

Гранит-12

предназначен для охраны различных объектов, оборудованных электроконтактными и токопотребляющими охранными и пожарными извещателями. Прибор может работать как автономно, так и в составе централизованных систем охраны.

Основные функции

• 7 встроенных тактик применения (задаются перемычками на плате).
• Гибкая настройка через программное обеспечение ARS-prog.
• Подключение к компьютеру через разъем microUSB.
• Передача извещений на пульт централизованного наблюдения через «сухие» контакты реле ПЦН.
• Способы постановки на охрану и снятия с охраны: электронные ключи Touch Memory, кнопки на панели управления.
• Два входа для подключения считывателей Touch Memory.
• Управление оповещением при пожаре: вручную, дистанционно, автоматически.
• Автоматический контроль линий оповещения и управления на обрыв или короткое замыкание.
• Дополнительный неотключаемый выход для питания извещателей.
• Функции «Тихая тревога» и «Автовозврат» для охранных шлейфов.
• Парольная защита органов управления от несанкционированного доступа.
• Возможность обновления прошивки прибора.
• Подключение внешнего резервированного источника питания.
• Запоминание состояния прибора при полном отключении электропитания.

Технические характеристики

Основные параметры

• Количество шлейфов сигнализации (ШС): 12.
• Количество разделов: 12.
• Способ управления режимами работы: кнопки на выносной панели, ключ Touch Memory.
• Внешние интерфейсы: microUSB.
• Длительность звучания выносного звукового оповещателя: 3 мин.
• Напряжение на клеммах для подключения ШС: 19–20 В (дежурный режим).
• Ток ШС в дежурном режиме: 1.5 мА.
• Номинальное сопротивление выносного резистора: 7.5 кОм.
• Максимальное суммарное сопротивление проводов линии ШС: 470 Ом (ШСО), 220 Ом (ШСП).

Параметры выходов

• Количество выходов типа «Открытый коллектор»: 3.
• Количество выходов типа «Сухой контакт»: 4.
• Максимально допустимые токи и напряжения:
• Выход для звукового оповещателя: 12 В / 1 А.
• Выход для светового оповещателя: 12 В / 200 мА.
• Выход для питания извещателей: 12 В / 400 мА.
• Релейный выход: 100 В / 150 мА (ПЦН1, ПЦН2, ПЦН4), 250 В / 3 А (ПЦН4).

Параметры питания

• Напряжение питания от сети переменного тока: 187–242 В.
• Напряжение питания от внешнего источника: 12 В.
• Ток потребления от встроенного аккумулятора: 100 мА.
• Потребляемая мощность от сети переменного тока: 15 ВА.
• Количество устанавливаемых аккумуляторов: 1.
• Емкость аккумулятора: 4.5 А·ч или 7 А·ч.

Конструкция и габариты

• Материал корпуса: пластик.

Особенности и преимущества

• Гибкая настройка через программное обеспечение ARS-prog.
• Поддержка работы с электронными ключами Touch Memory.
• Автоматический контроль линий оповещения и управления.
• Функции «Тихая тревога» и «Автовозврат» для охранных шлейфов.
• Возможность обновления прошивки прибора.
