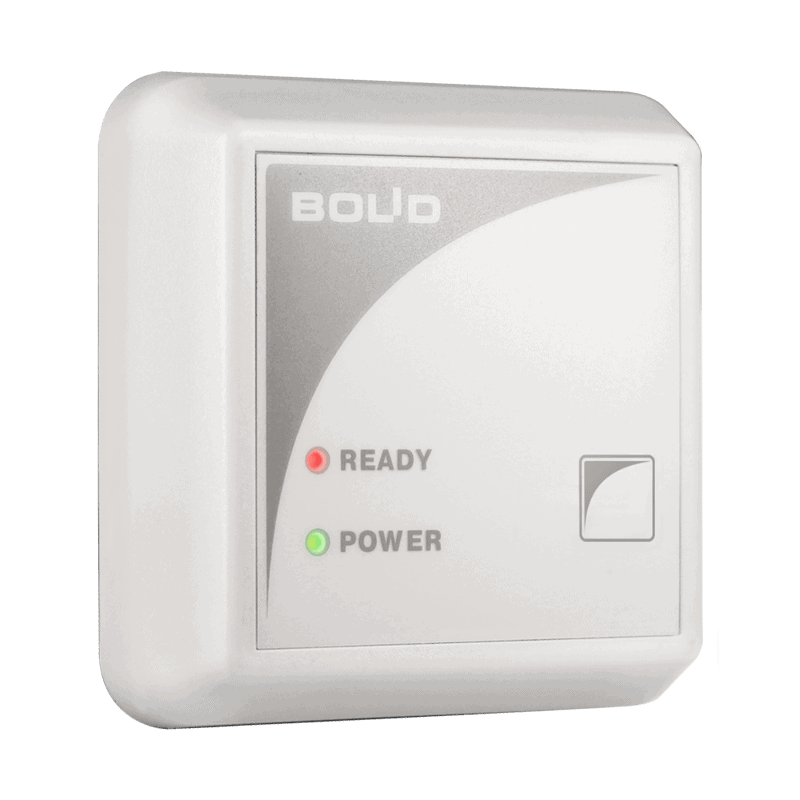

С2000-Proxy H Считыватель бесконтактный

С2000-Proxy Н

предназначен для считывания кода с идентификационных карточек (проксимити-карт) и передачи данных на приемно-контрольные приборы или контроллеры СКУД, поддерживающие интерфейс Dallas Touch Memory. В интегрированной системе охраны "Орион" устройство применяется для:

• управления шлейфами и разделами охранно-пожарной сигнализации
• идентификации пользователей в точках контроля доступа

Технические характеристики

Совместимость

Поддерживаемые стандарты

• Формат данных: Dallas Touch Memory
• Типы карт: Em-marine

Работа с приборами ИСО "Орион"

• "Сигнал-20П SMD"
• "С2000-БКИ"
• "Сигнал-10"
• "С2000-4"
• "С2000-2"
• "С2000-КДЛ"
• "С2000-АСПТ"
• "С2000-ПТ"

Интерфейсы и подключение

Физические интерфейсы

• Внешний интерфейс: контактная колодка под винт
• Интерфейс подключения: Dallas Touch Memory

Управление индикацией

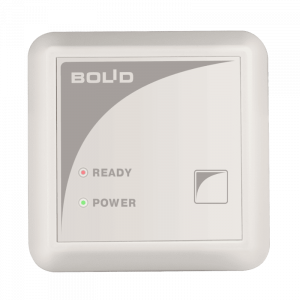

• Два светодиода: Power (зеленый), Ready (красный)
• Управляемый светодиод: Ready
• Сигнал управления: +5В TTL, 10 мА

Эксплуатационные параметры

Электрические характеристики

• Напряжение питания: 7,0 - 25,0 В
• Потребляемый ток: ≤ 60 мА

Физические параметры

• Габариты: 82×82×22 мм
• Вес: 120 г
• Степень защиты: IP20

Условия эксплуатации

• Температурный диапазон: -20...+50°C
• Влажность: до 98% при +25°C
• Срок службы: 10 лет

Функциональные возможности

Основные функции

• Считывание идентификаторов карт Em-marine
• Передача данных в формате Dallas Touch Memory
• Дистанция считывания: до 9 см

Специальные возможности

• Управление шлейфами сигнализации
• Контроль доступа по одной карте (для С2000-4/С2000-2)

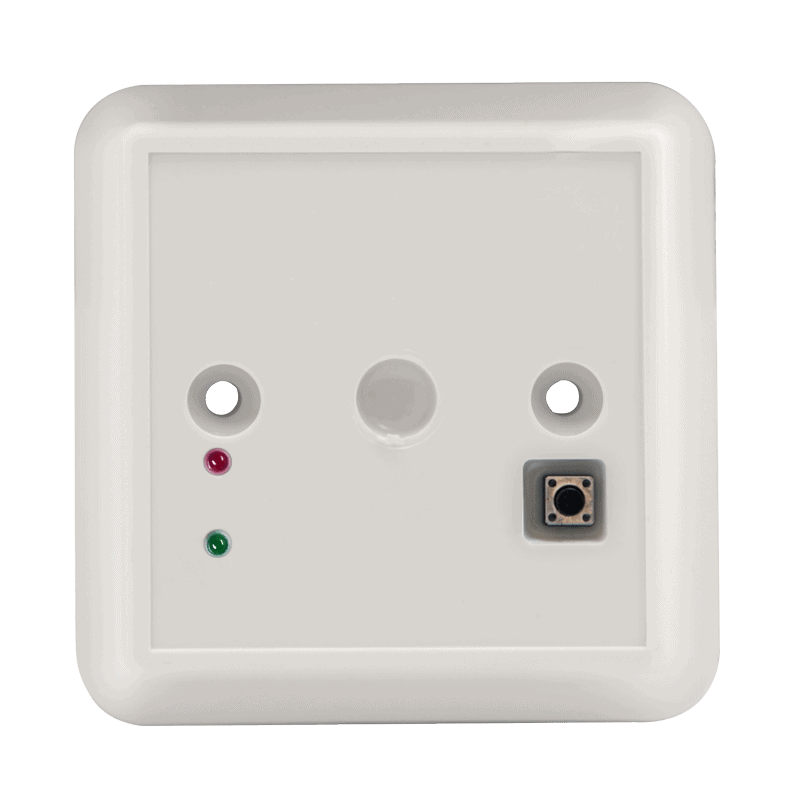

• Встроенный микропереключатель для управления

Комплектация и монтаж

• Считыватель С2000-Proxy Н
• Крепежные элементы
• Паспорт изделия
• Тип монтажа: настенный навесной
