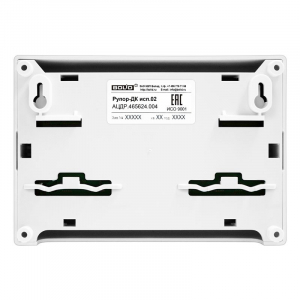

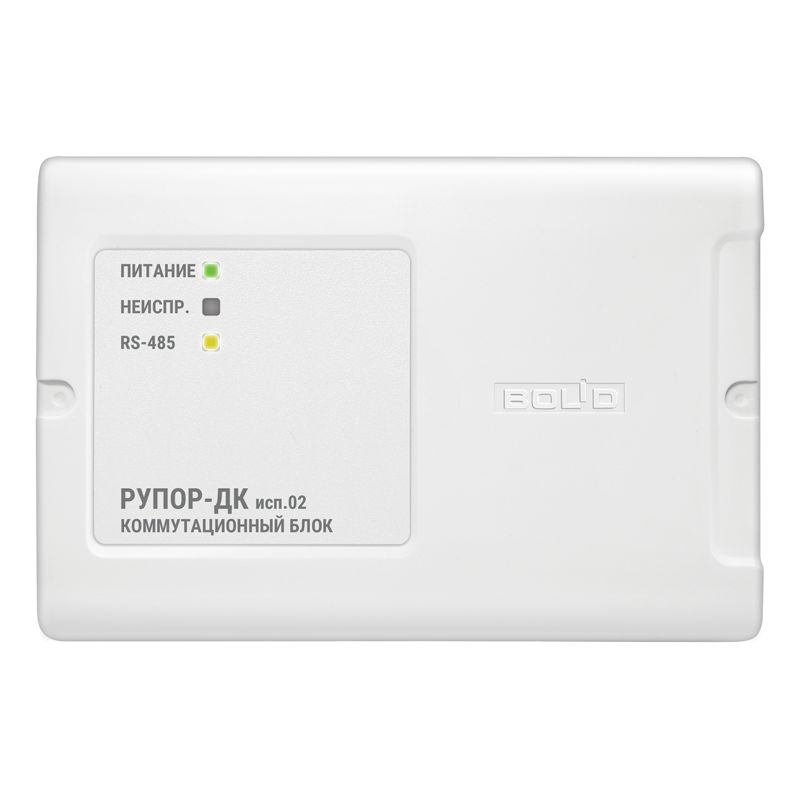

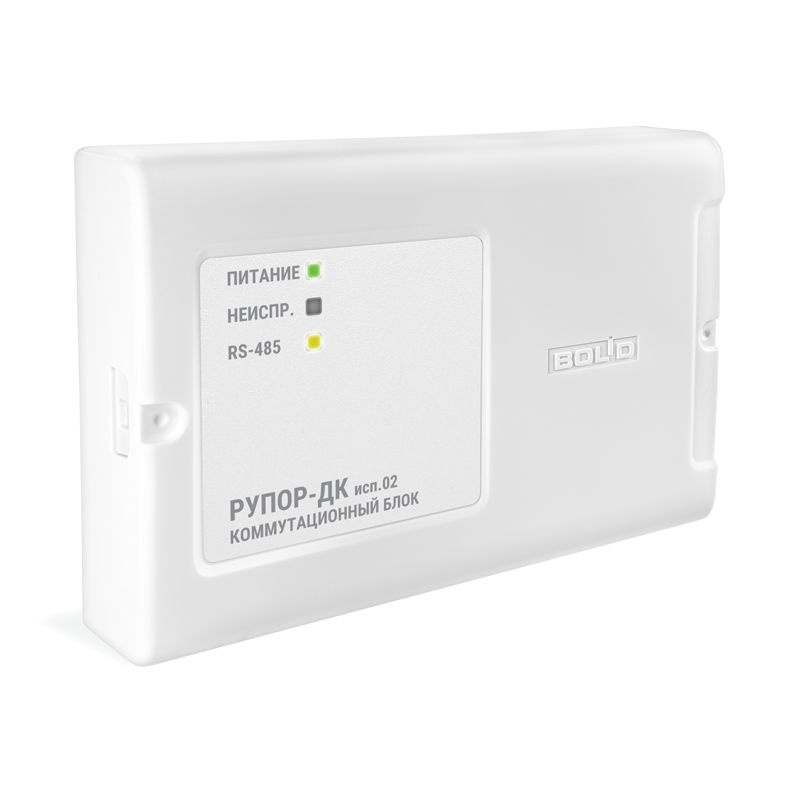

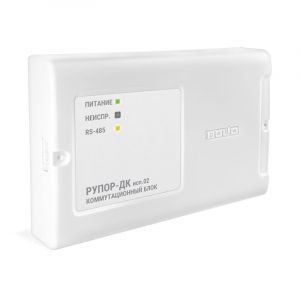

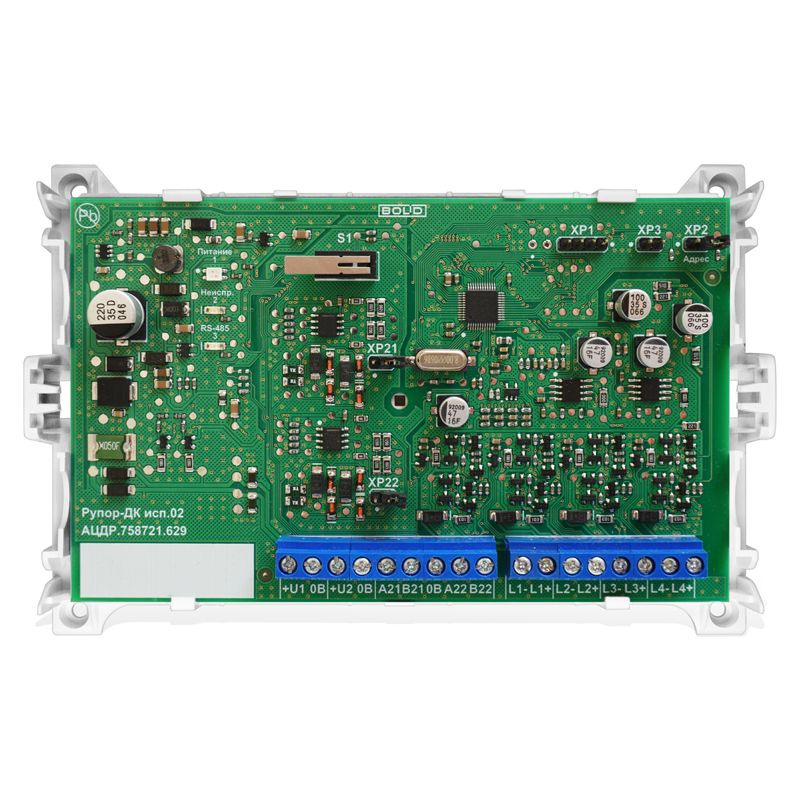

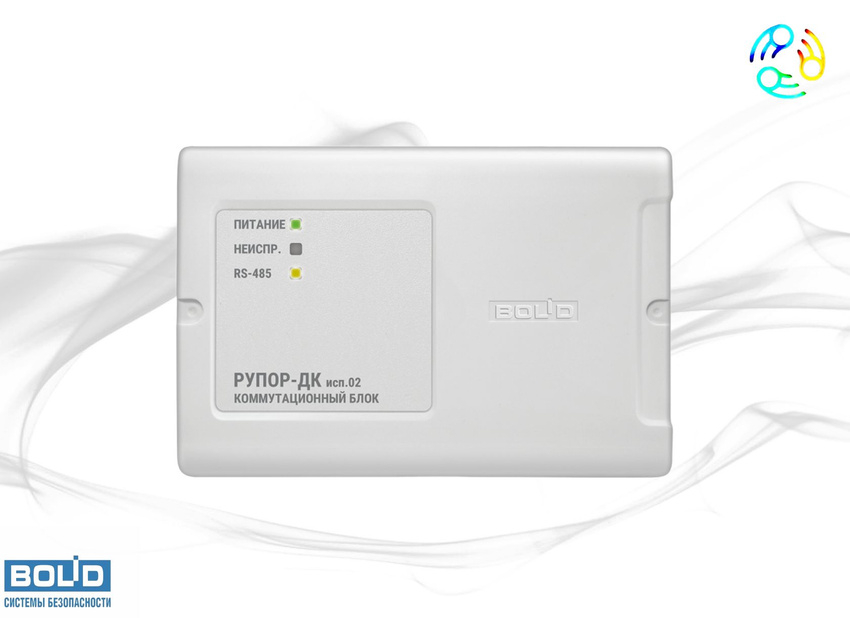

Рупор-ДК исп.02 Коммутационный блок

Рупор-ДК исп.02

Коммутационный блок, предназначенный для увеличения количества двунаправленных каналов связи зон пожарного оповещения с помещением пожарного поста-диспетчерской при организации СОУЭ 4 и 5 типов. Используется в составе комплекса «Рупор-Диспетчер исп.02».

Назначение

Коммутационный блок применяется совместно с блоком «Рупор-ДБ исп.02» (диспетчерский блок) и «Рупор-ДА исп.02» (абонентская вызывная панель). Обеспечивает расширение функциональных возможностей системы оповещения и управления эвакуацией (СОУЭ).

Технические характеристики

- Напряжение питания: 12–24 В
- Ток потребления:
- В дежурном режиме: не более 238 мА
- Количество входов питания: 1
- Внешние интерфейсы:
- Интерфейс связи с диспетчерским блоком: 2 х RS-485 (не поддерживает протокол «Орион»)
- Количество подключаемых абонентских вызывных панелей: 14 шт.
- Максимальная удаленность подключаемых панелей: 200 м
- Степень защиты: IP20
- Диапазон рабочих температур: от -30 до +40 °C
- Габаритные размеры: 156х107х39 мм

Особенности

- Совместимость с блоками «Рупор-ДБ исп.02» и «Рупор-ДА исп.02»
- Поддержка двунаправленной связи между зонами оповещения и диспетчерской
- Увеличение количества каналов связи для СОУЭ 4 и 5 типов
- Компактные размеры и простота монтажа

Условия эксплуатации

- Рабочий диапазон температур: от -30 до +40 °C
- Относительная влажность: до 93% при +25 °C
- Степень защиты корпуса: IP20

Габариты и вес

- Габаритные размеры: 156х107х39 мм
- Вес: уточняется

Подключение и монтаж

- Подключение к внешнему источнику питания: 12–24 В
- Подключение абонентских вызывных панелей: до 14 шт.

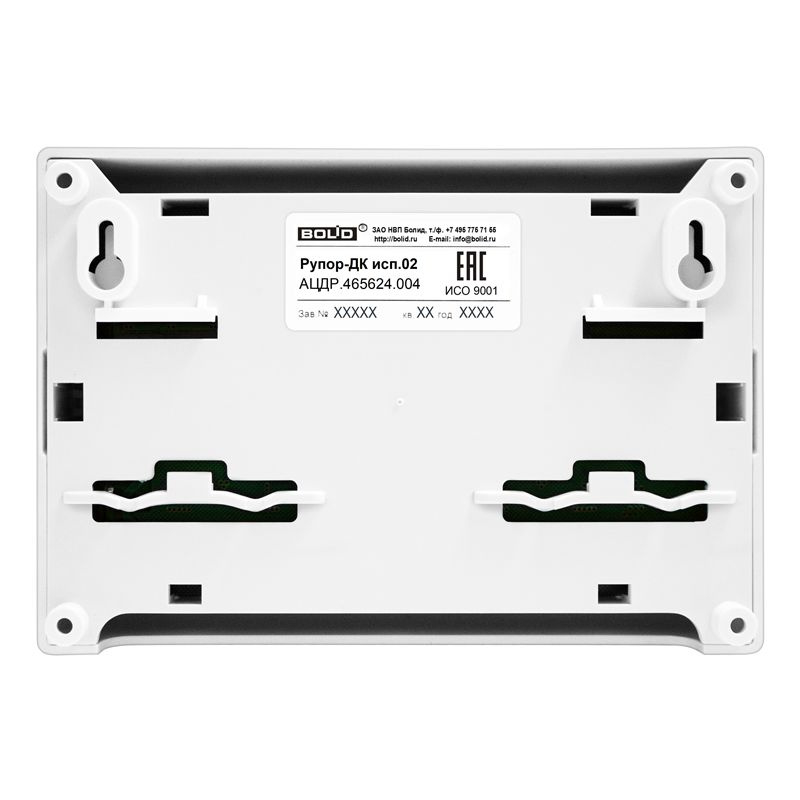

- Тип монтажа: настенный, навесной

Дополнительная информация

- Совместимость с оборудованием серии «Рупор»
- Не поддерживает протокол «Орион»
- Предназначен для использования в системах СОУЭ 4 и 5 типов
