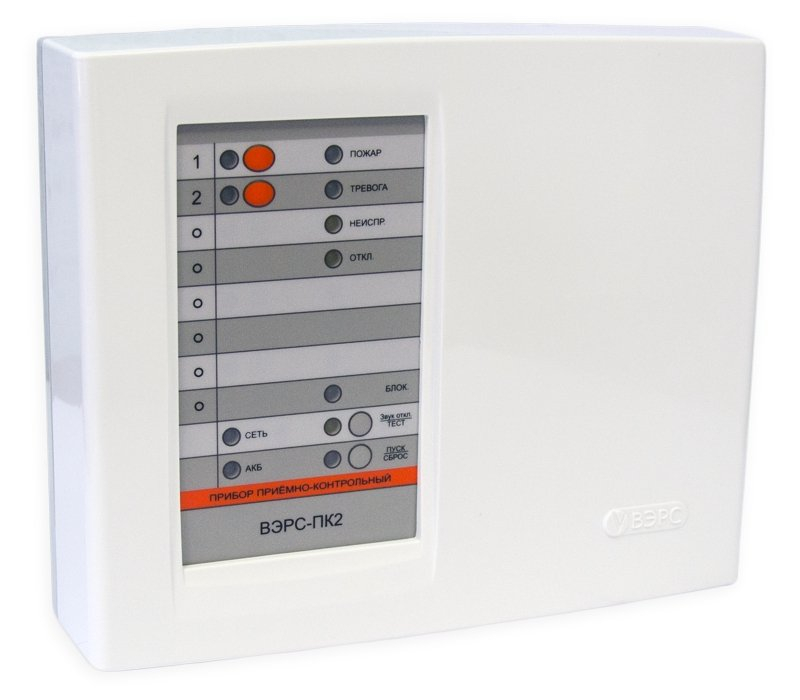

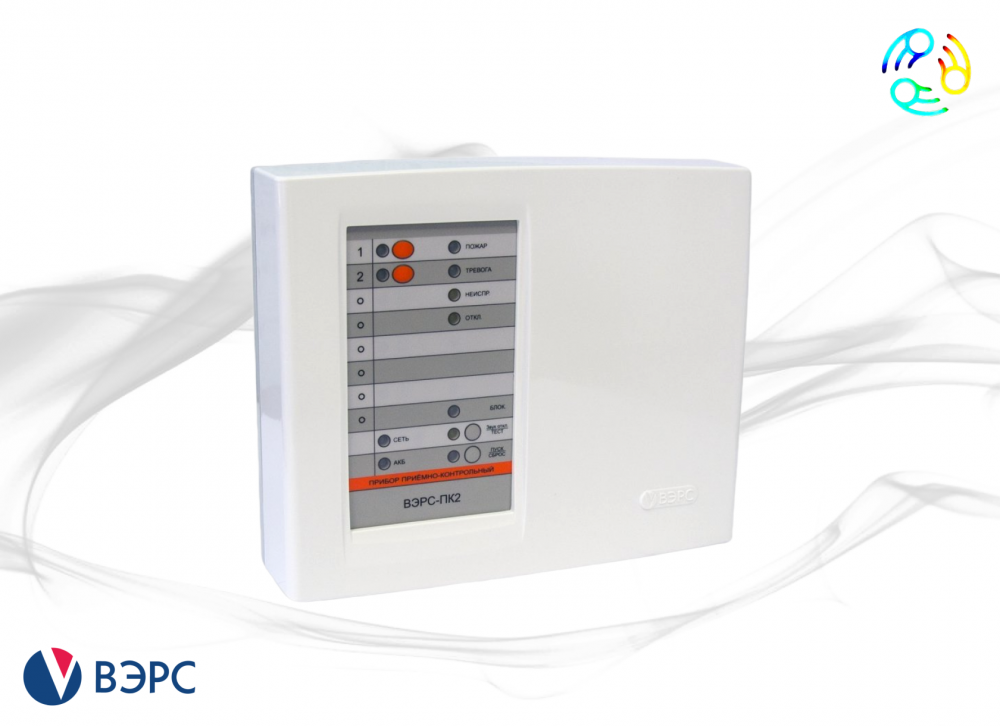

ВЭРС-ПК 2П версия 3.2 Прибор приемно-контрольный охранно-пожарный

ВЭРС-ПК 2П версия 3.2

является универсальным устройством, обеспечивающим охрану объектов от проникновения, пожарную охрану, контроль доступа, а также световое и звуковое оповещение. Прибор может использоваться как автономно, так и в составе централизованных систем охраны.

Основные функции

• Контроль состояния шлейфов сигнализации с подключенными охранными, пожарными или технологическими извещателями.
• Выдача извещений «ПОЖАР», «ТРЕВОГА», «НЕИСПРАВНОСТЬ» на 3 выходных реле ПЦН.
• Управление звуковыми, световыми, речевыми оповещателями, табло «ВЫХОД».
• Контроль прохода через одну точку доступа.
• Передача извещений на подключаемые устройства (регистратор событий ВЭРС-РС, блок выходных реле ВЭРС-БРУ, блок ключей ВЭРС-БК) по интерфейсу RS-485.
• Гибкое программирование до 36 параметров прибора и шлейфов сигнализации.
• Управление шлейфами сигнализации электронными ключами (до 255 ключей).
• Управление замком двери и обеспечение прохода по ключам доступа.

Технические характеристики

Основные параметры

• Количество шлейфов сигнализации (ШС): 2.
• Количество разделов: 2.
• Способ управления режимами работы: кнопки на выносной панели, ключ Touch Memory.
• Внешние интерфейсы: RS-485, USB.
• Длительность звучания выносного звукового оповещателя: 5 мин.
• Напряжение на клеммах для подключения ШС: 15.3–18.7 В (дежурный режим), 22 В (разомкнутый ШС).
• Ток ШС в дежурном режиме: 3 мА.
• Номинальное сопротивление выносного резистора: 7.5 кОм.
• Максимальное суммарное сопротивление проводов линии ШС: не более 220 Ом.

Параметры выходов

• Количество выходов типа «Открытый коллектор»: 3.
• Количество выходов типа «Сухой контакт»: 3.
• Максимально допустимые токи и напряжения:
• Выход для звукового оповещателя: 12 В / 500 мА.
• Выход для светового оповещателя: 12 В / 500 мА.
• Выход для питания извещателей: 12 В / 500 мА.
• Релейный выход: 120 В / 2 А.

Параметры питания

• Напряжение питания от сети переменного тока: 135–242 В.
• Напряжение питания от внешнего источника: 12 В.
• Ток потребления от встроенного аккумулятора: 160 мА.
• Потребляемая мощность от сети переменного тока: 12 ВА.
• Количество устанавливаемых аккумуляторов: 1.
• Емкость аккумулятора: 4.5 Ач.

Конструкция и габариты

• Материал корпуса: пластик.
• Габаритные размеры: 240х200х83.5 мм.

Особенности и преимущества

• Высокоэффективный импульсный источник питания.
• Расширенный диапазон рабочего сетевого напряжения: 135–242 В.
• Поддержка работы с глубоко разряженной АКБ.
• Встроенный интерфейс USB для загрузки и считывания конфигурации.
• Новое программное обеспечение для конфигурирования прибора: ВЭРС-ПК Prog.
• Возможность подключения внешнего РИП и внешних блоков по RS-485.
