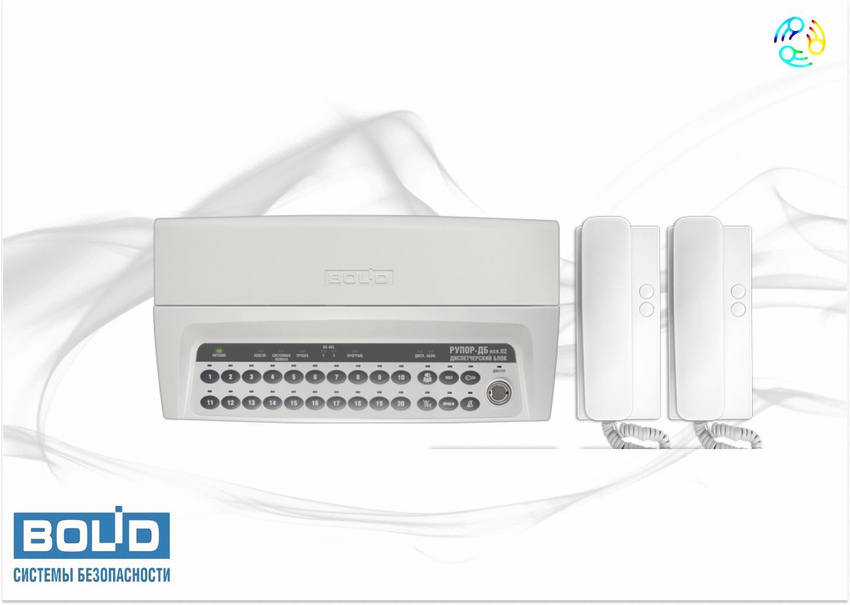

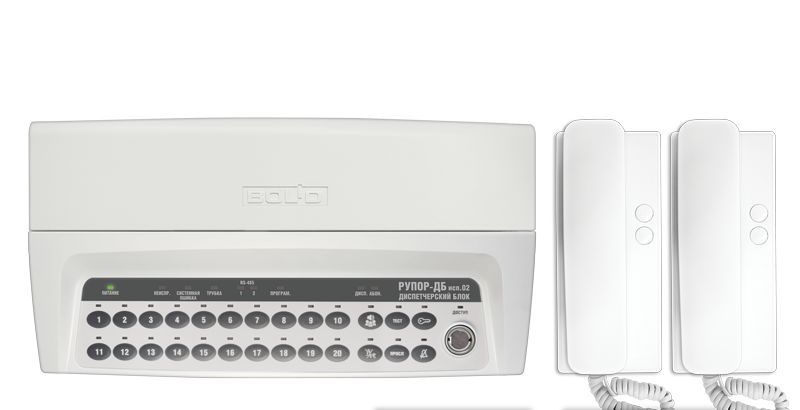

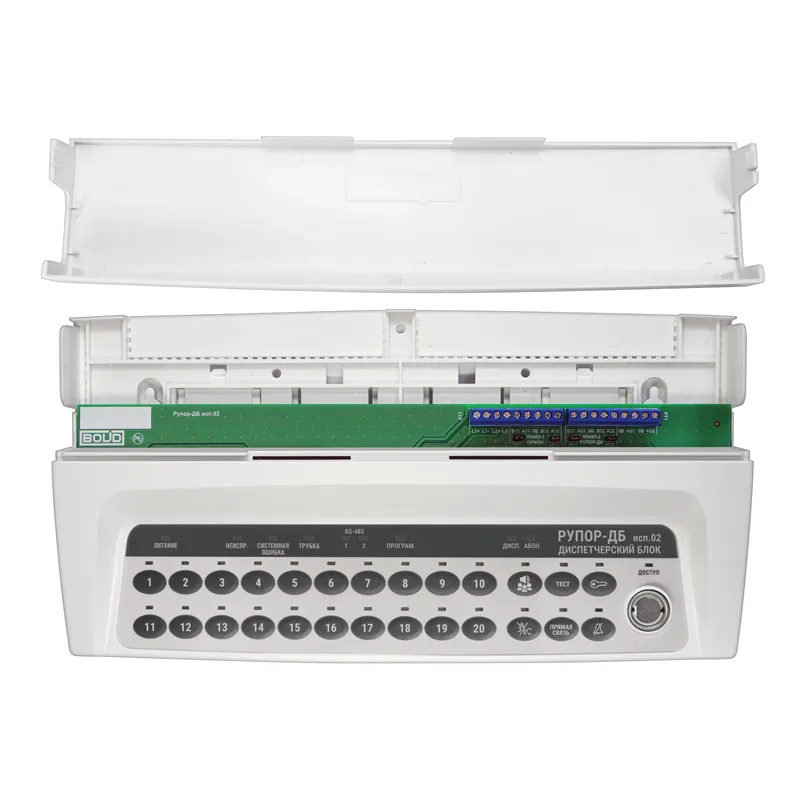

Рупор-ДБ исп.02 Диспетчерский блок

Рупор-ДБ исп.02

Диспетчерский блок, являющийся частью адресного блочно-модульного прибора пожарного управления по ГОСТ 53325-2012 п.7.2.6. Предназначен для обеспечения двунаправленных каналов связи зон пожарного оповещения с помещением пожарного поста.

Назначение

Диспетчерский блок используется в составе блочно-модульного прибора пожарного управления совместно с прибором приемно-контрольным и управления пожарным «Сириус» или пультом контроля и управления (ПКУ) охранно-пожарным «С2000М». Применяется для построения систем оповещения и управления эвакуацией (СОУЭ) четвертого и пятого типов по классификации СП.3.13130.2009.

Технические характеристики

- Напряжение питания: 1224 В
- Ток потребления:
- В дежурном режиме: не более 167 мА
- Количество входов питания: 2
- Внешние интерфейсы:
- Интерфейс связи для работы в ИСО «Орион»: 2 х RS-485 (протокол «Орион»)
- Интерфейс связи с коммутационными блоками: 2 х RS-485 (не поддерживает протокол «Орион»)
- Количество подключаемых коммутационных блоков: до 15 шт.
- Максимальная удаленность подключения коммутационных блоков: 1000 м
- Количество подключаемых трубок диспетчера: 2 шт.
- Интерфейс подключаемой трубки диспетчера: двухпроводная линия связи
- Максимальная удаленность подключения трубки диспетчера: 2 м
- Количество контролируемых абонентских вызывных панелей: 120 шт.
- Количество хранимых в памяти персональных контактных ключей DS1990A: до 15 шт.
- Степень защиты: IP20
- Диапазон рабочих температур: от -30 до +40 °C
- Габаритные размеры: 332х177х42 мм

Особенности

- Совместимость с приборами «Сириус» и «С2000М»
- Поддержка двунаправленной связи между зонами оповещения и диспетчерской
- Возможность подключения до 15 коммутационных блоков и 120 абонентских вызывных панелей
- Хранение до 15 персональных контактных ключей DS1990A
- Подключение двух трубок диспетчера с двухпроводной линией связи

Условия эксплуатации

- Рабочий диапазон температур: от -30 до +40 °C
- Степень защиты корпуса: IP20
- Климатическое исполнение: соответствует ГОСТ 15150-69

Габариты и вес

- Габаритные размеры: 332х177х42 мм
- Вес: уточняется

Подключение и монтаж

- Питание: от внешнего источника 1224 В
- Подключение коммутационных блоков: до 15 шт. через интерфейс RS-485
- Подключение трубок диспетчера: 2 шт. через двухпроводную линию связи
- Тип монтажа: настенный, навесной

Дополнительная информация

- Совместимость с системами СОУЭ 4 и 5 типов
- Поддержка протокола «Орион» для интеграции в ИСО
- Возможность хранения и управления персональными контактными ключами DS1990A
