С2000-СП4/220 исп.01: Блок сигнально-пусковой адресный

Описание

С2000-СП4/220 исп.01

предназначен для управления и контроля клапанов противодымной вентиляции, огнезадерживающих клапанов общеобменной вентиляции, дренчерных клапанов и иных исполнительных устройств. Применяется как часть составного прибора управления в системах пожарно-охранной сигнализации, поддерживающих двухпроводную линию связи, совместно с контроллером "С2000-КДЛ" (версии 2.01 и выше) или "С2000-КДЛ-2И" (версии 1.00 и выше) и пультом контроля и управления "С2000М" в составе ИСО "Орион".

Технические характеристики

Основные функции

Управление двумя реле через контроллер "С2000-КДЛ" или "С2000-КДЛ-2И" от пульта "С2000"/"С2000М", ППКУП "Сириус" или АРМ "Орион Про"
Программируемая логика управления реле
Контроль исправности цепей подключения исполнительных устройств (отдельно на ОБРЫВ и КОРОТКОЕ ЗАМЫКАНИЕ)
Гальваническая развязка управляемых выходов от ДПЛС
Получение сигналов от 2-х концевых выключателей состояния привода
Возможно подключение внешней кнопки функционального теста
Контроль вскрытия корпуса

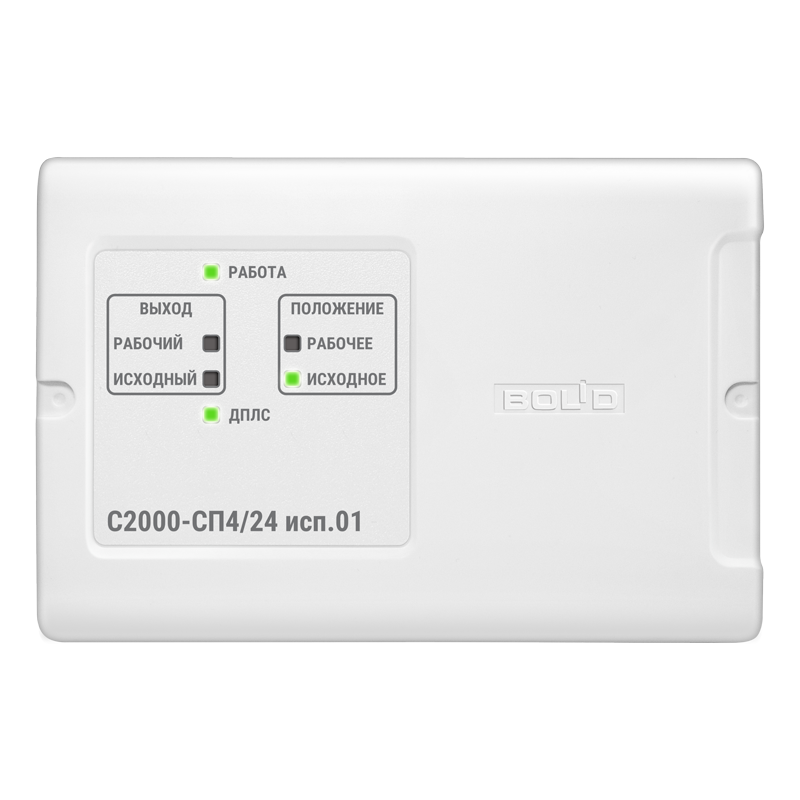

Световая индикация состояния прибора и выходов
До 25 блоков к "С2000-КДЛ" или "С2000-КДЛ-2И"

Параметры

Количество выходов: 2
Максимальное коммутируемое напряжение: 220 В
Максимальный коммутируемый ток: 3 А
Контролируемых сигнальных шлейфов: 3
Ток потребления, не более: 60 мА
Степень защиты: IP40
Диапазон рабочих температур: от -30 до +55 °C
Габаритные размеры: 156x107x39 мм

Применение

Блок сигнально-пусковой адресный "С2000-СП4/220 исп.01" применяется для управления и контроля клапанов противодымной вентиляции, огнезадерживающих клапанов общеобменной вентиляции, дренчерных клапанов и иных исполнительных устройств. Работает в составе систем пожарно-охранной сигнализации с контроллерами "С2000-КДЛ" или "С2000-КДЛ-2И" и пультом "С2000М" в составе ИСО "Орион".
