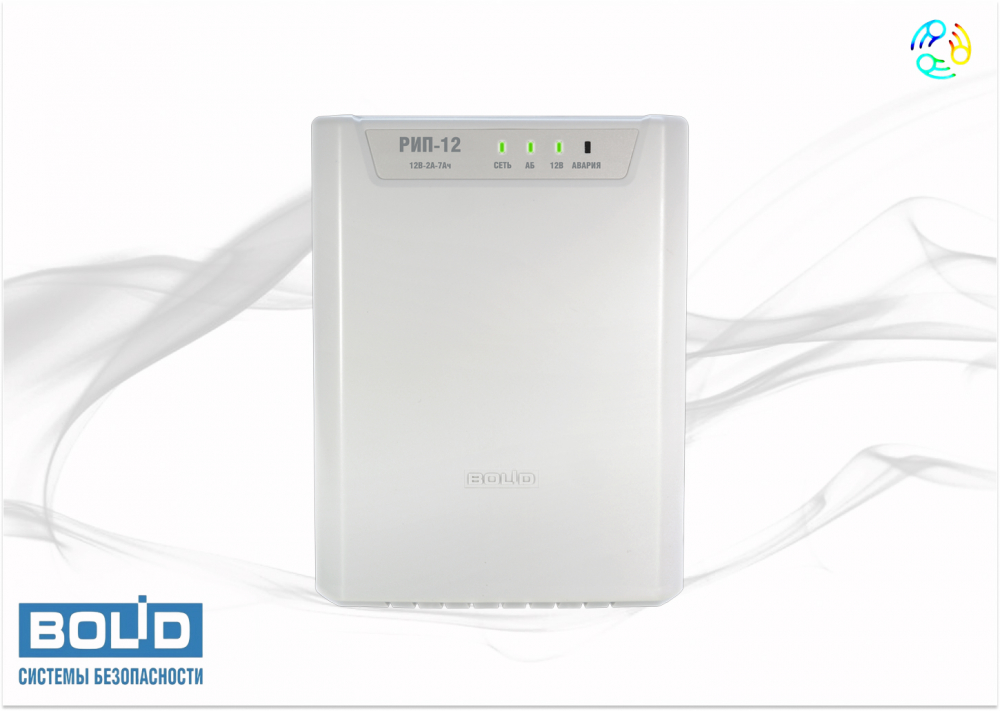

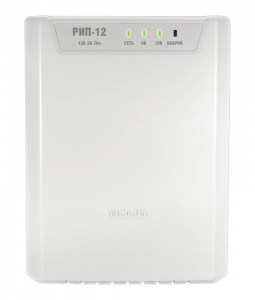

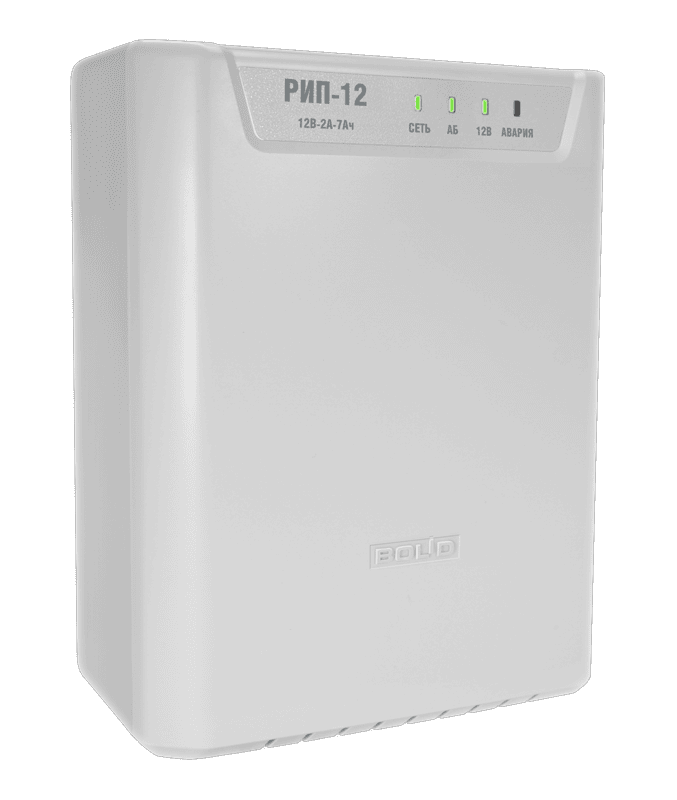

РИП-12 исп.14 (РИП-12-2/7П2-Р) Источник питания резервированный

РИП-12 исп.14

предназначен для обеспечения бесперебойного электропитания технических средств пожарной автоматики и других слаботочных систем. Устройство обеспечивает стабильное выходное напряжение 12 В с номинальным током 2 А (максимальный ток до 2,5 А) и поддерживает работу с аккумуляторной батареей (АБ) емкостью 7 А·ч. Корпус устройства выполнен из пластика, не поддерживающего горение.

Технические характеристики:

Параметры питания

• Напряжение сети: 150...253 В.
• Выходное напряжение: 13,6±0,6 В (от сети), 9,5...13,2 В (от АБ).
• Номинальный выходной ток: 2 А.
• Максимальный выходной ток: 2,5 А (не менее 2 минут).
• Максимальная мощность, потребляемая от сети: 60 В·А.
• Собственный ток потребления от АБ: не более 30 мА.
• Резервный источник питания: аккумуляторная батарея 12 В (свинцово-кислотная) 7 А·ч (1 шт.).

Особенности и функции

• Встроенный термодатчик для контроля температуры внутри корпуса и управления процессом заряда АБ.
• Проверка состояния АБ тестовой нагрузкой.
• Контроль исправности зарядного устройства.
• Подключение к сети без провода заземления.
• Компактный пластиковый корпус, не поддерживающий горение.
• Защита с автоматическим восстановлением работоспособности:
  • От превышения выходного напряжения.
  • От перегрузок по выходу.
  • От «переполюсовки» аккумуляторных батарей (АБ).
  • От замыкания клемм подключения АБ.
• Контроль:
  • Сетевого напряжения.
  • Величины выходного напряжения.
  • Величины напряжения АБ.
• Передача информации о неисправности или отклонении напряжений от нормы с помощью реле.
• Световая индикация и звуковая сигнализация:
  • Наличие сетевого напряжения в сети.
  • Короткое замыкание или перегрузка по выходу.
  • Заряд АБ.
  • Отключение АБ при её разряде.
  • Отключение выхода РИП.
• Контроль вскрытия корпуса.

Дополнительные параметры

• Звуковой сигнализатор: есть.
• Возможность отключения звука: есть.

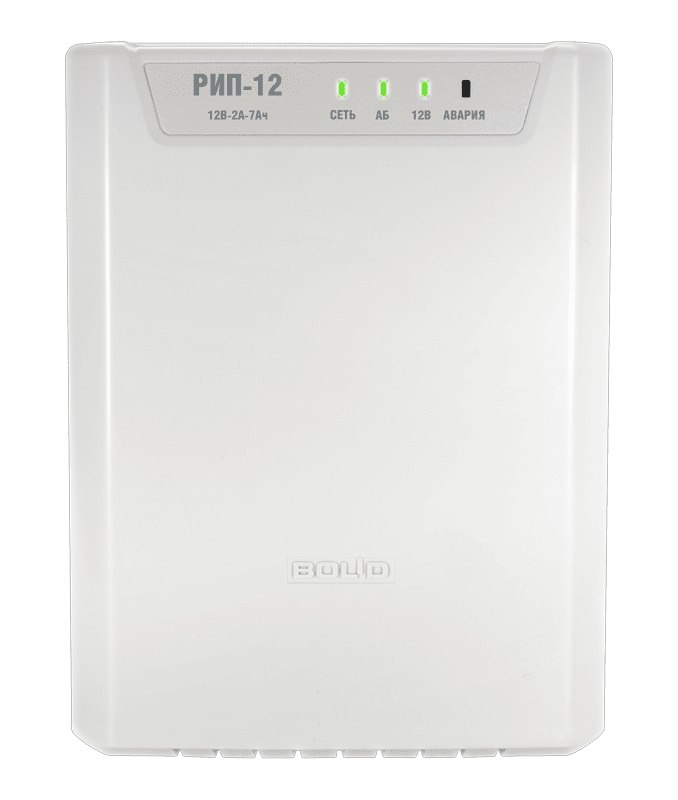

• Количество индикаторов: 4.
• Датчик вскрытия корпуса: есть.
• Количество релейных выходов: 3 (оптореле).
• Максимальные напряжение и ток коммутации: 80 В, 50 мА.
• Время технической готовности: не более 6 с.
• Диапазон рабочих температур: от -10 до +40 °C.
• Относительная влажность: до 93% при +25 °C.
• Средний срок службы: 10 лет.
• Тип корпуса, степень защиты (IP): П2 (IP30).
• Корпус: пластик, степень защиты IP30.
• Габариты (ШхВхГ): 165х211х90 мм.
• Масса без АБ: 0,5 кг.
• Подключение РИП (сечение проводов):
  • К сети: 0,75...2,5 мм².
  • К нагрузке: 0,5...2,5 мм².
  • К реле: 0,14...1 мм².
  • К датчику вскрытия: не требуется.

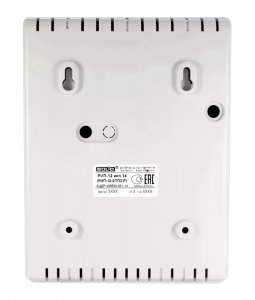

• Тип монтажа: настенный, навесной.
