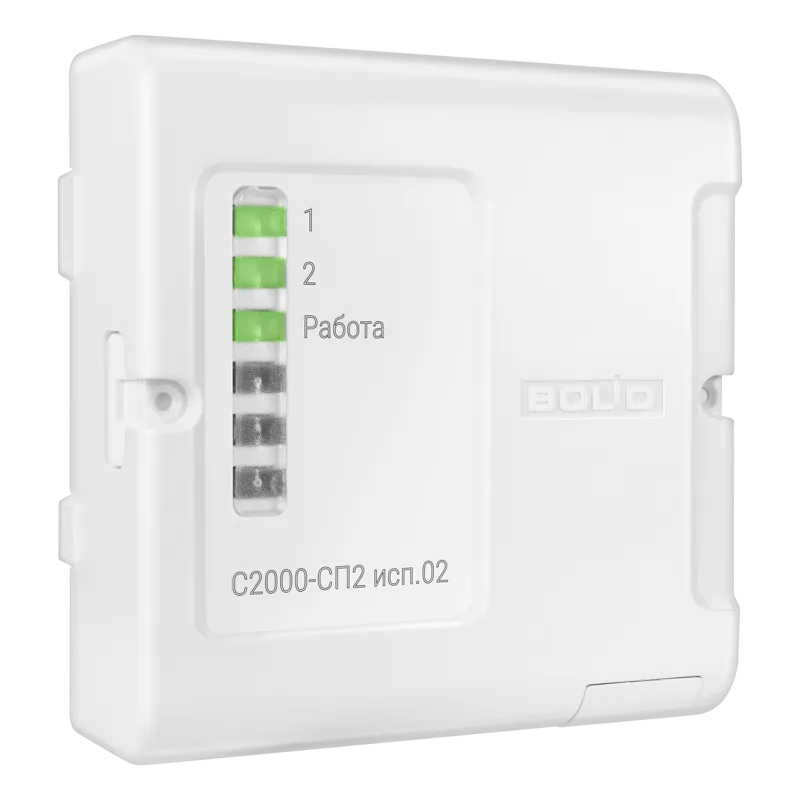

С2000-СП2 исп.02 Блок сигнально-пусковой адресный

С2000-СП2 исп.02

предназначен для работы в составе систем охранно-пожарной сигнализации, оповещения и управления эвакуацией, пожарной автоматики, а также в системах контроля доступа и видеоконтроля. Применяется с контроллером "С2000-КДЛ" и "С2000-КДЛ-2И".

Технические характеристики

• Питание приемно-передающей части: от двухпроводной линии связи
• Питание исполнительной части: от источника постоянного напряжения 12-24 В
• Гальваническая развязка управляемых выходов от ДПЛС
• Независимое управление двумя реле через контроллер "С2000-КДЛ" или "С2000-КДЛ-2И" от пульта "С2000"/"С2000М", ППКУП "Сириус" или АРМ "Орион Про"
• Программируемая логика управления реле позволяет управлять различными исполнительными устройствами (световые и звуковые оповещатели, электромагнитные замки, видеокамеры и др.)
• Контроль исправности цепей подключения исполнительных устройств (отдельно на ОБРЫВ и КОРОТКОЕ ЗАМЫКАНИЕ)
• Защита от несанкционированного включения исполнительных устройств при неисправностях блока (например, при неправильном подключении или отказе электронных компонентов)
• Контроль вскрытия корпуса
• Световая индикация состояния каждого выхода
• До 64 блоков к "С2000-КДЛ" и "С2000-КДЛ-2И"
• "С2000-СП2 исп. 03" оснащён встроенным изолятором короткого замыкания ДПЛС
• Контролируемые выходы: 2
• Максимальный коммутируемый ток одного реле: 3 А
• Коммутируемое напряжение (от источника питания блока): от 10,2 В до 28,4 В
• Максимальный ток контроля исправности цепей: 1,5 мА
• Потребляемый ток от источника питания без учета потребления исполнительных устройств, не более: при напряжении питания 12 В - 60 мА, при напряжении питания 24 В - 35 мА
• Потребляемый ток от источника питания в дежурном режиме (все выходы выключены), не более: при напряжении питания 12 В - 25 мА, при напряжении питания 24 В - 15 мА
• Потребляемый ток от ДПЛС, не более: 1 мА
• Рабочее напряжение: исполнительной части от 10,2 В до 28,4 В, приемно-передающей части 8...10,2 В ДПЛС
• Гальваническая развязка ДПЛС и источника питания силовой части: до 4 кВ
• Датчик вскрытия корпуса: микропереключатель
• Время технической готовности: не более 15 с
• Рабочий диапазон температур: от -30 до +55°C
• Относительная влажность: до 93% при +40°C
• Степень защиты корпуса: IP40
• Габаритные размеры: 102х107х39 мм
• Масса: не более 0,2 кг
• Средний срок службы: 10 лет
• Программирование: программа UProg.exe
• Тип монтажа: настенный навесной или на DIN-рейку
