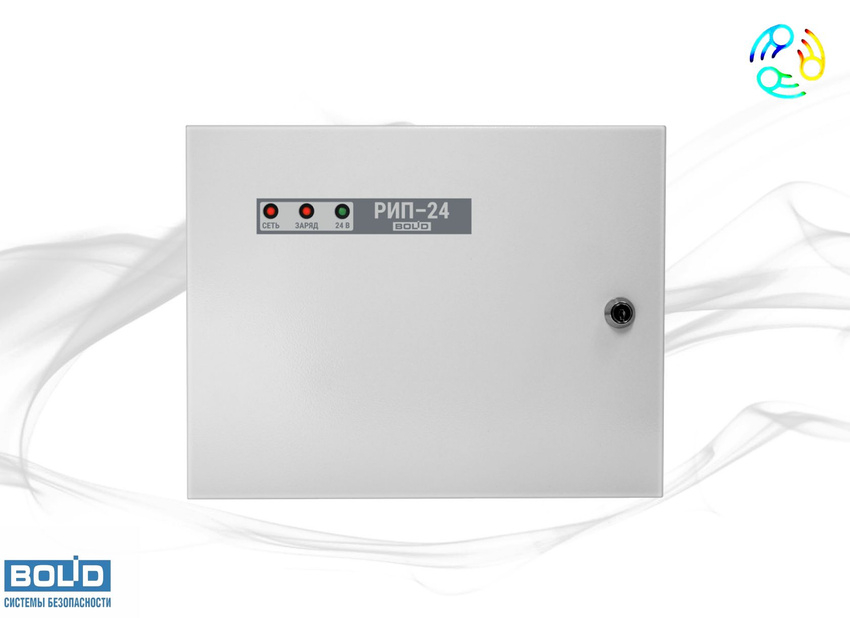

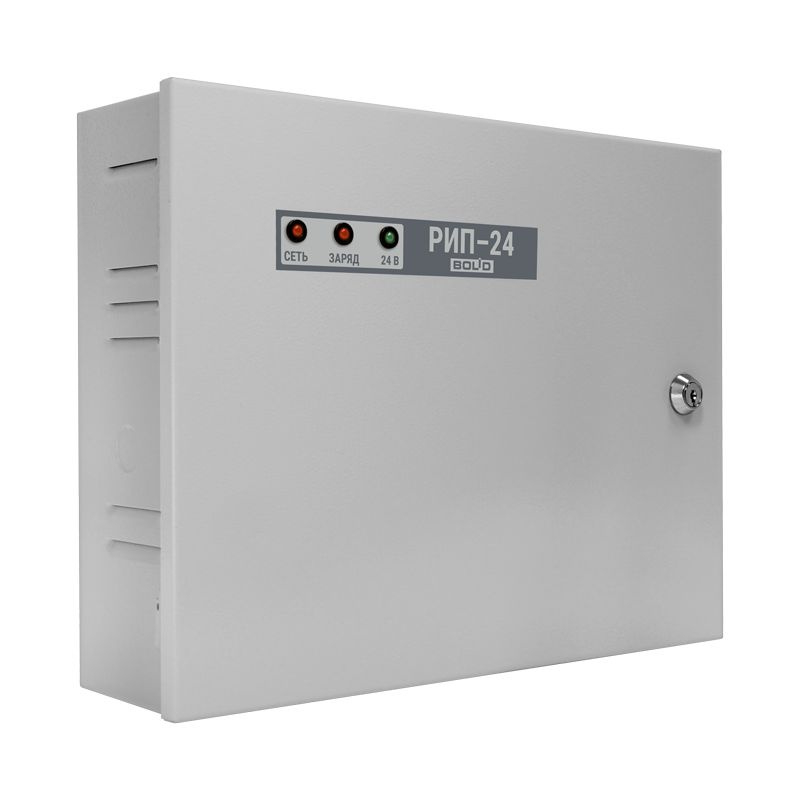

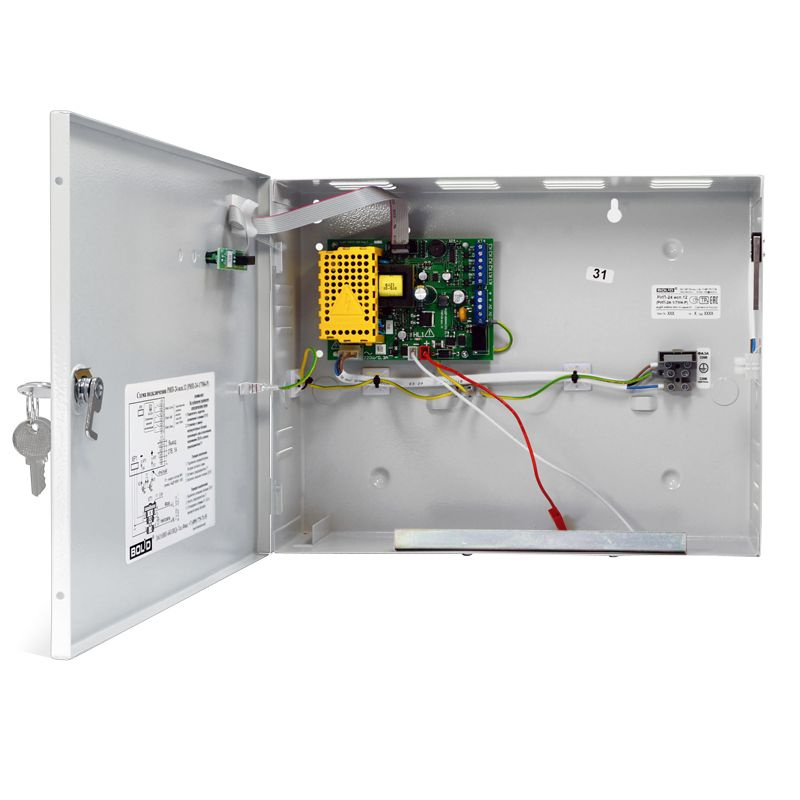

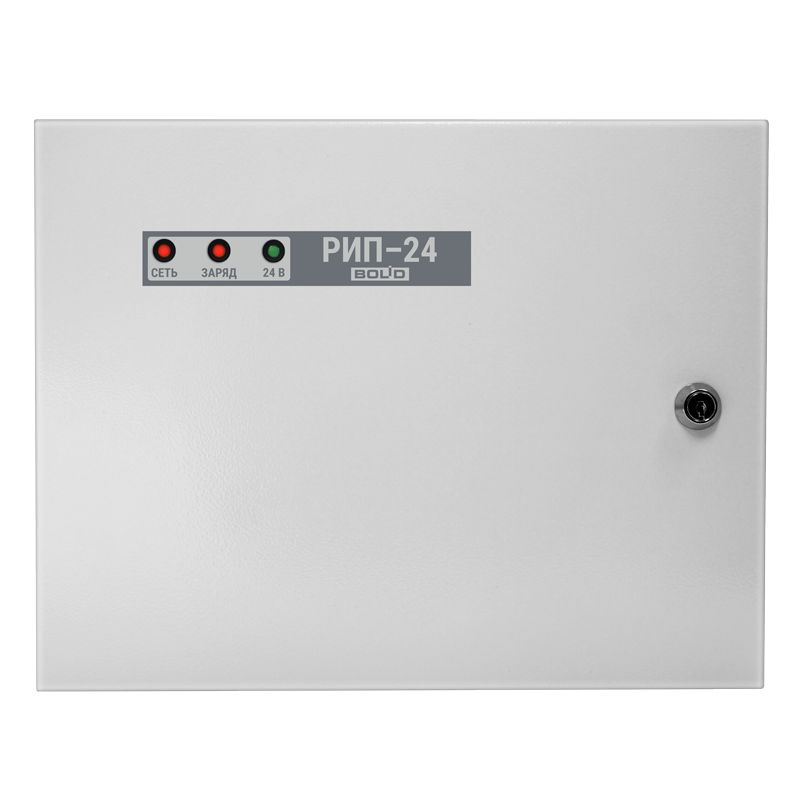

РИП-24 исп.12 (РИП-24-1/7М4-Р) Источник питания резервированный

РИП-24 исп.12

предназначен для группового питания извещателей и приемно-контрольных приборов охранной и охранно-пожарной сигнализации, требующих резервного электропитания с напряжением 24 В постоянного тока. Устройство обеспечивает стабильное выходное напряжение 24 В с номинальным током 1 А (максимальный ток до 1,5 А) и поддерживает работу с двумя аккумуляторными батареями (АБ) емкостью 7 А·ч каждая.

Технические характеристики:

Параметры питания

• Напряжение сети: 187...242 В.
• Выходное напряжение: 27,2±0,6 В (от сети), 20...27 В (от АБ).
• Номинальный выходной ток: 1 А.
• Максимальный выходной ток: 1,5 А (не менее 2 минут).
• Максимальная мощность, потребляемая от сети: 100 В·А.
• Собственный ток потребления от АБ: не более 40 мА.

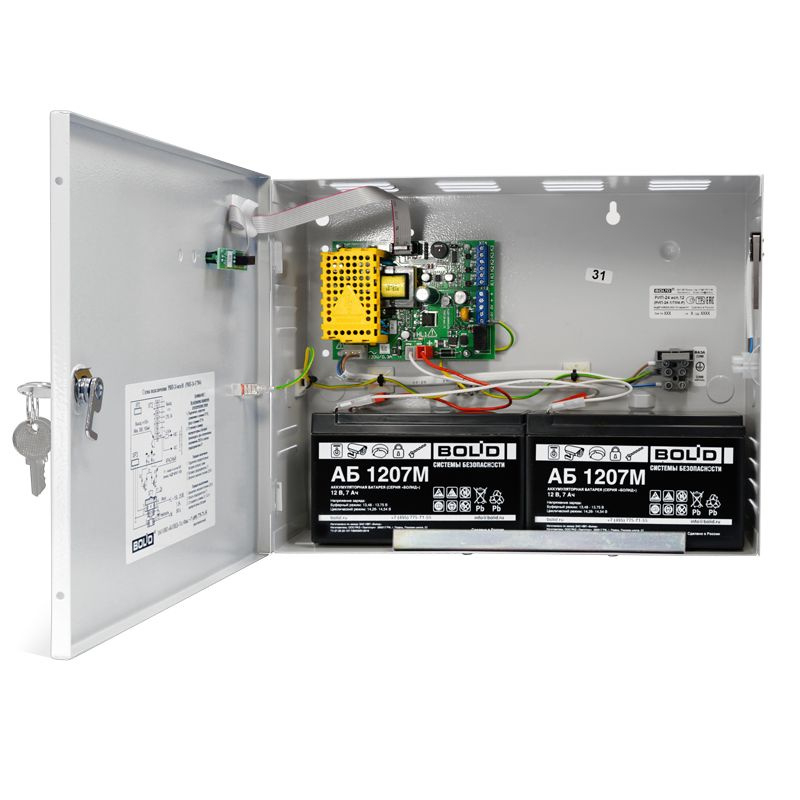

• Резервный источник питания: аккумуляторная батарея 12 В (свинцово-кислотная) 7 А·ч (2 шт.).

Особенности и функции

• Защита с автоматическим восстановлением работоспособности:
  • От превышения выходного напряжения.
  • От перегрузок по выходу.
  • От "переполюсовки" аккумуляторных батарей (АБ).
  • От замыкания клемм подключения АБ.
• Контроль:
  • Сетевого напряжения.
  • Величины выходного напряжения.
  • Величины напряжения АБ.
• Передача информации о неисправности или отклонении напряжений от нормы с помощью реле.
• Световая индикация и звуковая сигнализация:
  • Наличие сетевого напряжения в сети.
  • Короткое замыкание или перегрузка по выходу.
  • Заряд АБ.
  • Отключение АБ при её разряде.
  • Отключение выхода РИП.
• Контроль вскрытия корпуса.

Дополнительные параметры

• Звуковой сигнализатор: есть.
• Возможность отключения звука: есть.
• Количество индикаторов: 3.
• Датчик вскрытия корпуса: есть.
• Количество релейных выходов: 3 (оптореле).
• Максимальные напряжение и ток коммутации: 80 В, 100 мА.
• Время технической готовности: не более 6 с.
• Диапазон рабочих температур: от -10 до +40 °C.
• Относительная влажность: до 90% при +25 °C.
• Средний срок службы: 10 лет.
• Тип корпуса, степень защиты (IP): М4 (IP30).
• Корпус: металл, степень защиты IP30.
• Габариты (ШхВхГ): 340х270х100 мм.
• Масса без АБ: 2,5 кг.
• Подключение РИП (сечение проводов):
  • К сети: 0,75...2,5 мм².
  • К нагрузке: 0,5...2,5 мм².
  • К реле: 0,2...2,5 мм².
  • К датчику вскрытия: 0,5...2,5 мм².

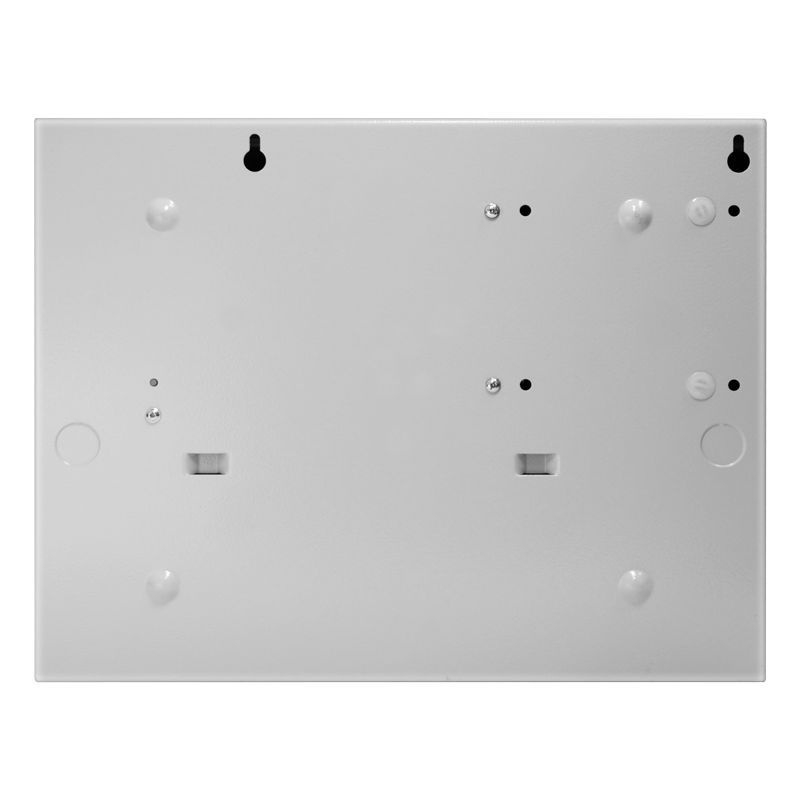

• Тип монтажа: настенный, навесной.
• АКБ в комплект поставки не входит!
