С2000-ПП: Преобразователь протокола.Болид

Описание

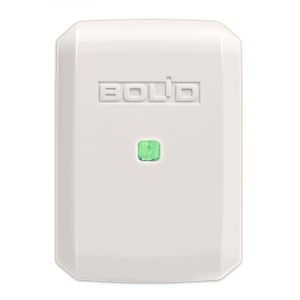

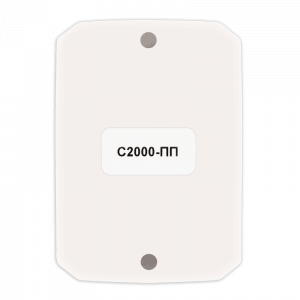

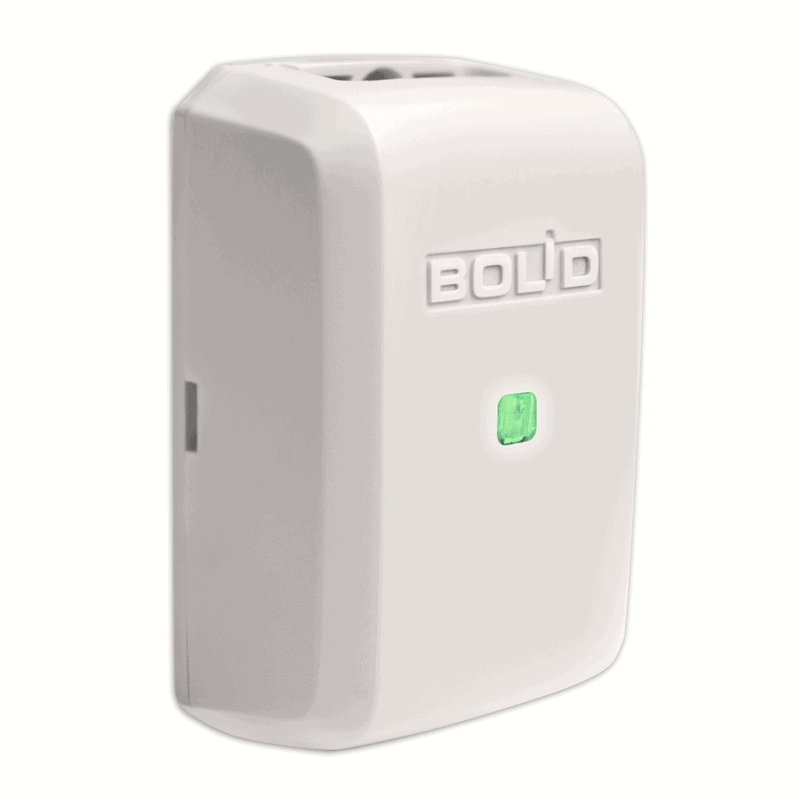

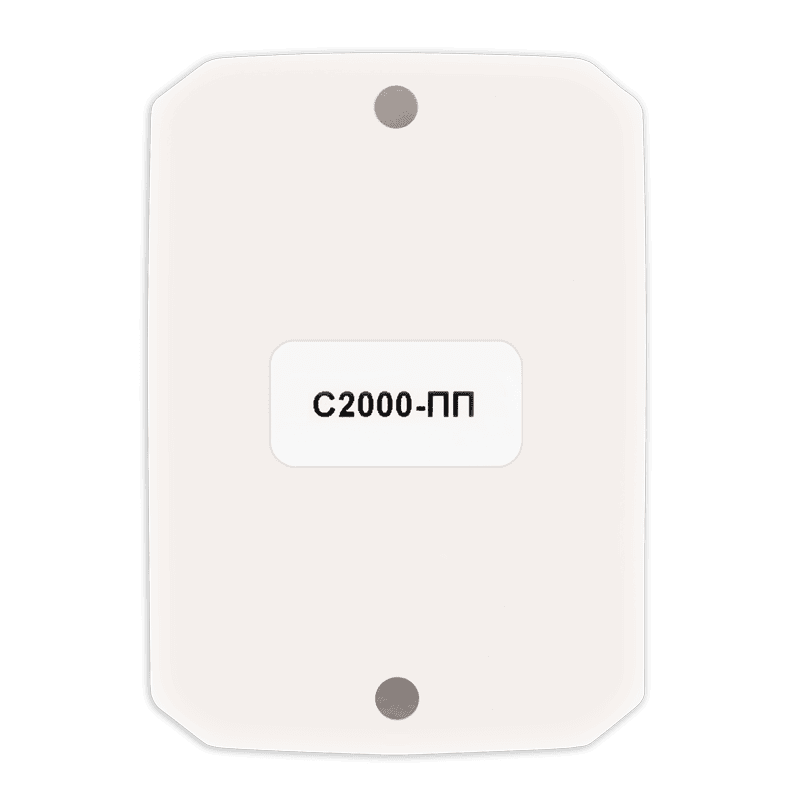

С2000-ПП

предназначен для работы в составе ИСО "Орион" для интеграции с оборудованием сторонних производителей по интерфейсу Modbus RTU или для передачи событий ИСО "Орион" на передатчик RS-202TD в протоколе Ademco Contact ID.

Основные функции

Передает на внешнее оборудование состояние реле, зон и разделов ИСО "Орион" с пультом "С2000M" или без него (в соответствии со своей Базой данных).
Передает количественные значения параметров: температура, влажность, напряжение, ток, количество импульсов.
Принимает внешние команды на изменение состояния зон, разделов или управление реле приборов ИСО "Орион".
Передаёт сообщения от приборов ИСО "Орион" на радиоканальный передатчик "Риф Стринг RS-202TD" для организации пультовой охраны.
Допускается подключение нескольких "С2000-ПП" к пульту "С2000M" на свободные адреса в ИСО "Орион".

Технические характеристики

Интерфейсы и протоколы

Параметр	Значение
Тип интерфейса	RS-485
Тип протокола	"Орион", Modbus-RTU, Contact ID
Скорость передачи	9600 бит/с (Орион), 1200-38400 бит/с (Modbus), 9600 бит/с (Contact ID)
Контроль четности	Нет (Орион), нет/четность/нечетность (Modbus), нет (Contact ID)
Максимальная длина пакета	75 байт (Орион), 256 байт (Modbus), 14 байт (Contact ID)

База данных

Количество реле: до 255
Количество зон: до 512
Количество разделов: до 64
Количество идентификаторов пользователей: до 64
Количество событий (размер кольцевого буфера): 256

Питание

Напряжение питания: 10,2...15,0 В
Ток потребления (при 12 VDC): не более 30 мА

Программирование

Параметры протокола RS-485: программа "RS485Setting.exe"
Параметры протокола Modbus: программа "UProg.exe"
Параметры Базы данных: программа "UProg.exe"

Эксплуатационные параметры

Время технической готовности: не более 3 с
Рабочий диапазон температур: от -30 до +50 °C
Степень защиты корпуса: IP41
Габаритные размеры: 55×36×22 мм
Масса: 50 г
Срок службы: не менее 10 лет

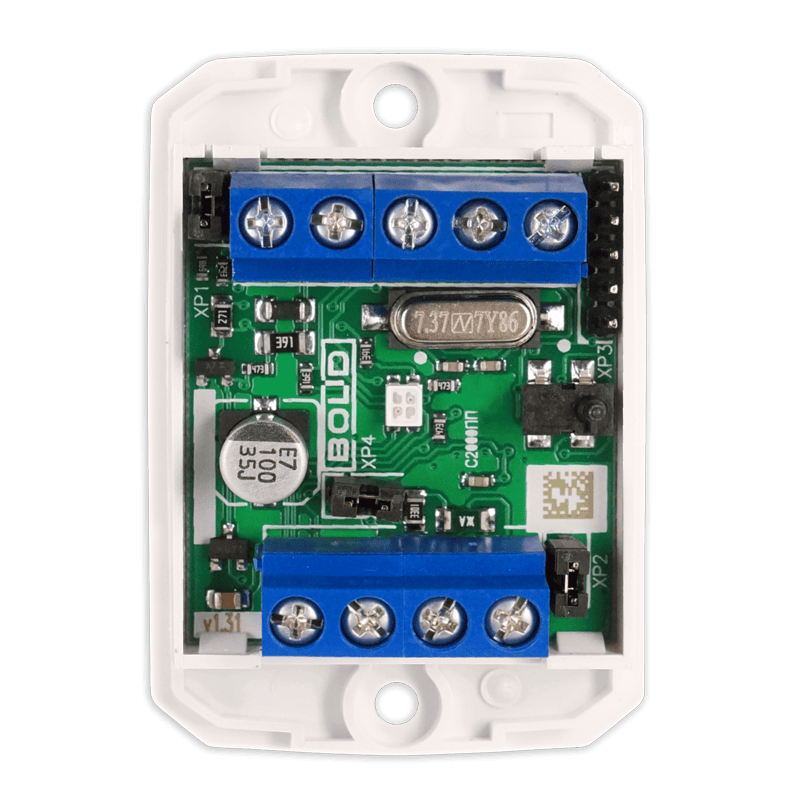

Подключение и монтаж

Тип подключения: клеммная колодка под винт (провод 0,4–3,0 мм²)
Способ монтажа: настенный навесной

Преимущества

Гибкость интеграции с оборудованием сторонних производителей через Modbus RTU.
Поддержка передачи данных на радиоканальный передатчик RS-202TD.
Компактные габариты и простота монтажа.
Широкий диапазон рабочих температур.
