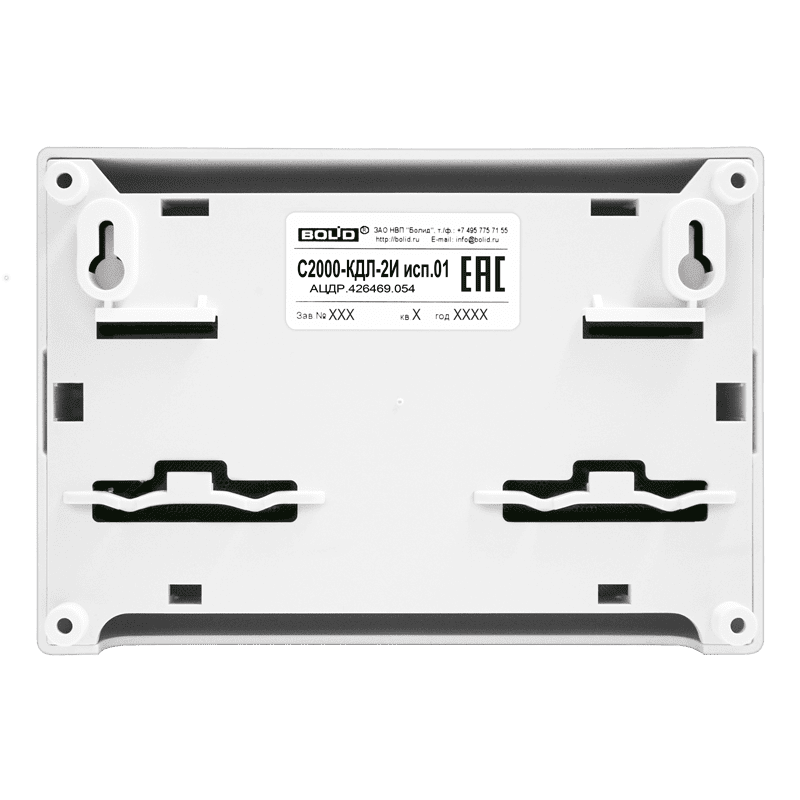

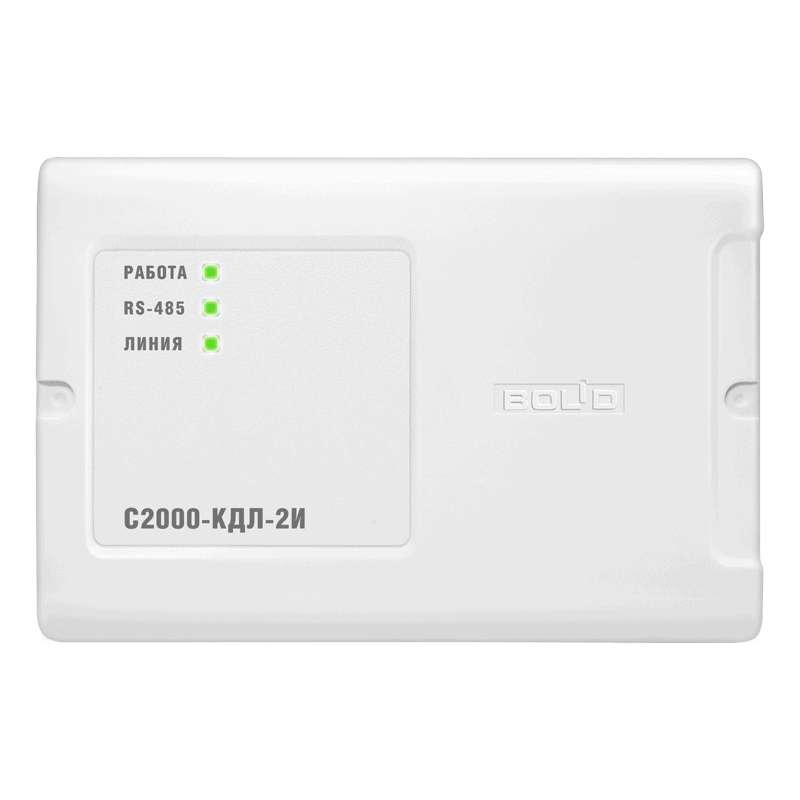

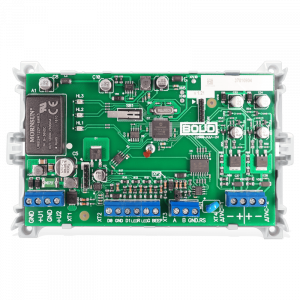

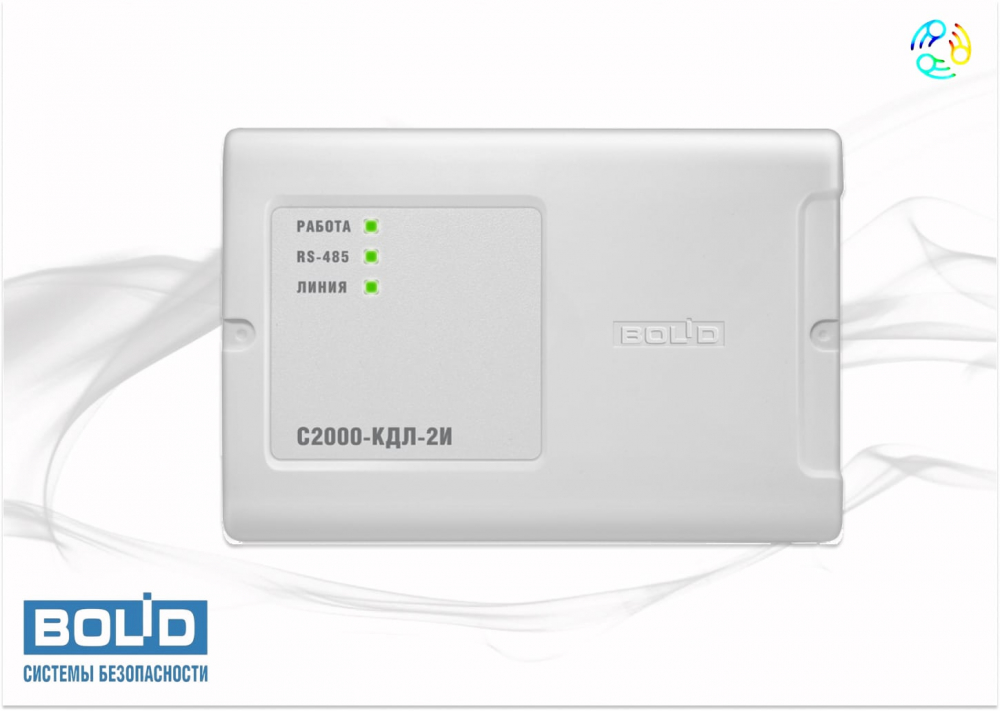

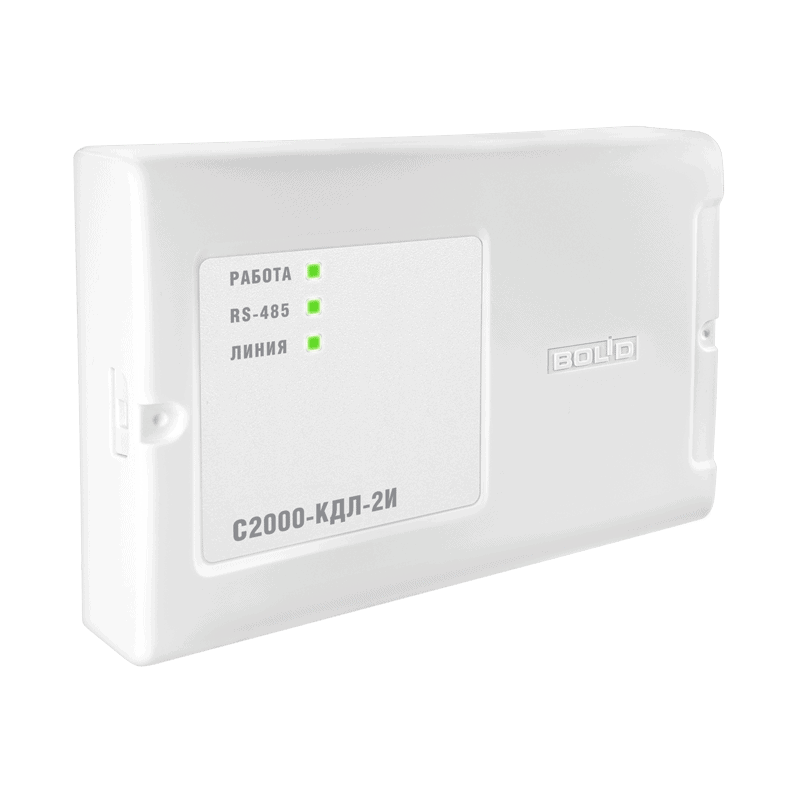

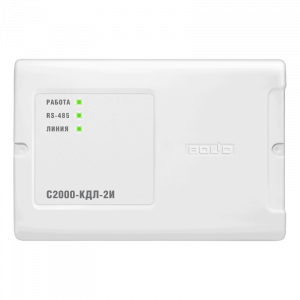

С2000-КДЛ-2И: Контроллер двухпроводной линии с гальванической развязкой

Описание

С2000-КДЛ-2И

входит в состав интегрированной системы охраны "Орион" и является частью совмещённого расширяемого адресно-аналогового прибора. Он предназначен для охраны объектов от проникновения и пожаров путем контроля состояния адресных входов, управления системами противопожарной защиты, выдачи тревожных извещений на пульт контроля и управления "С2000М" или компьютер по интерфейсу RS-485, а также для локального и централизованного управления входами и выходами системы.

Технические характеристики

Основные параметры

Подключение до 127 адресных устройств (АУ).
Кольцевая двухпроводная линия связи с контролем короткого замыкания и обрыва.

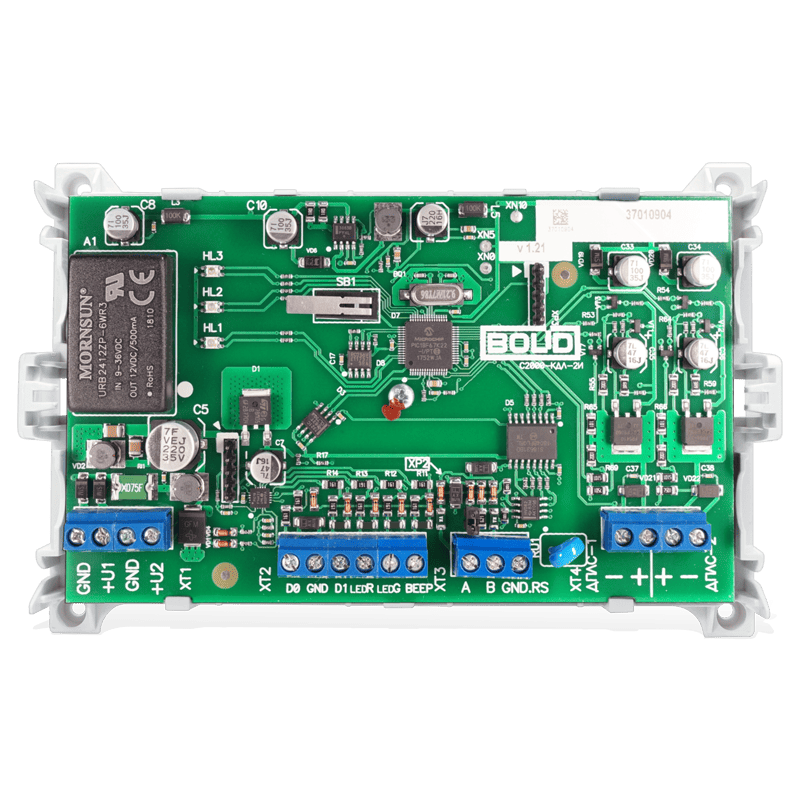

Наличие гальванически развязанных групп проводных соединений источника питания, интерфейса RS-485 и ДПЛС.
Возможность применения изоляторов короткого замыкания «БРИЗ» и «БРИЗ исп.03» для локализации короткозамкнутых участков ДПЛС.
Питание подключенных адресных устройств по двухпроводной линии связи.

Работа с извещателями

Работа с адресно-аналоговыми дымовыми извещателями «ДИП-34А»: назначение порогов «Внимание» и «Пожар», временные зоны «День» и «Ночь», передача извещений «Требуется обслуживание», «Внимание», «Пожар», «Неисправность».
Работа с адресными пожарными извещателями «С2000-ИП» и «ИПР 513-ЗА».
Подключение адресных охранных извещателей: «С2000-ИК», «С2000-ШИК», «С2000-ПИК», «С2000-СТ», «С2000-СМК», «С2000-СМК Эстет», «С2000-В», «С2000-СВЧ», «С2000-СТИК», «С2000-КТ».
Работа с адресным измерителем влажности и температуры «С2000-ВТ».
Подключение неадресных охранных и пожарных извещателей через адресные расширители «С2000-АР1», «С2000-АР2» и «С2000-АР8».

Управление и индикация

Управление исполнительными устройствами через адресный релейный блок «С2000-СП2».
Подключение считывателей ключей Touch Memory (iButton), карт Proximity, а также клавиатур для считывания PIN-кодов.
Локальное и централизованное управление разделами (зонами). Индикация состояния разделов (зон) на выносном светодиоде считывателя.
Передача служебных и тревожных сообщений на пульт «С2000», «С2000М», АРМ «Орион Про».

Электрические параметры

Длина двухпроводной линии: 600 м (сечение 0,75 мм²), 700 м (сечение 0,9 мм²).
Напряжение питания: от 10,2 В до 28,4 В постоянного тока.
Ток потребления (без учёта АУ): не более 80 мА при 12 В, 40 мА при 24 В.
Ток потребления в дежурном режиме (127 АУ): не более 160 мА при 12 В, 80 мА при 24 В.
Максимальное напряжение гальванической изоляции: 500 В.
Минимальное сопротивление гальванической изоляции: 20 МОм.

Дополнительные функции

Контроль вскрытия корпуса блока.
Световая индикация состояния прибора, ДПЛС, интерфейса RS-485.
Два ввода питания: основной и резервный (12–24 В).
Готовность к работе после включения питания: не более 15 с.

Условия эксплуатации

Рабочий диапазон температур: от -30°C до +55°C.
Относительная влажность: до 98% при +25°C.
Степень защиты корпуса: IP40.

Габариты и вес

Габаритные размеры: 156х107х39 мм.
Масса прибора: не более 0,3 кг.

Срок службы и программирование

Средний срок службы: 10 лет.
Программирование контроллера: программа UProg.exe.
Подключение к ПК через интерфейс RS-485 с помощью преобразователя интерфейсов.

Особенности и преимущества

Гальваническая развязка между группами проводных соединений.
Поддержка работы с адресными и неадресными устройствами.
Возможность работы в составе систем ИСО «Орион» и АСКУЭ «Ресурс».
Высокая надежность и долгий срок службы.
