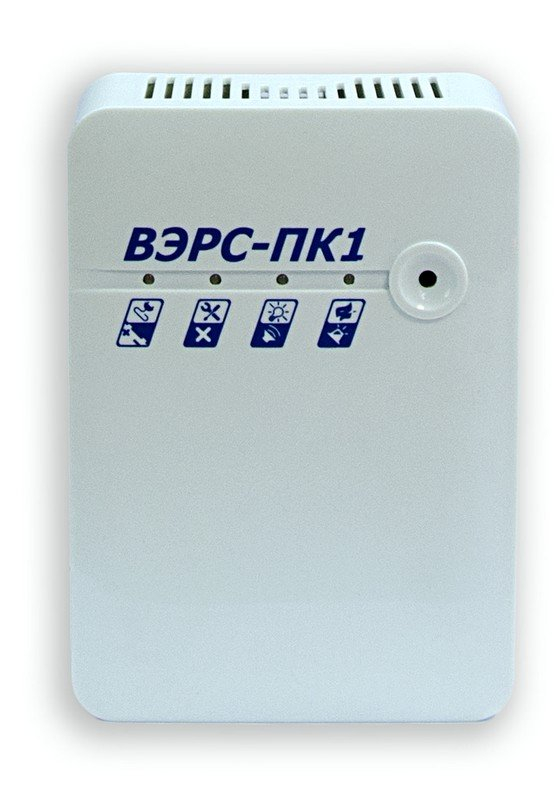

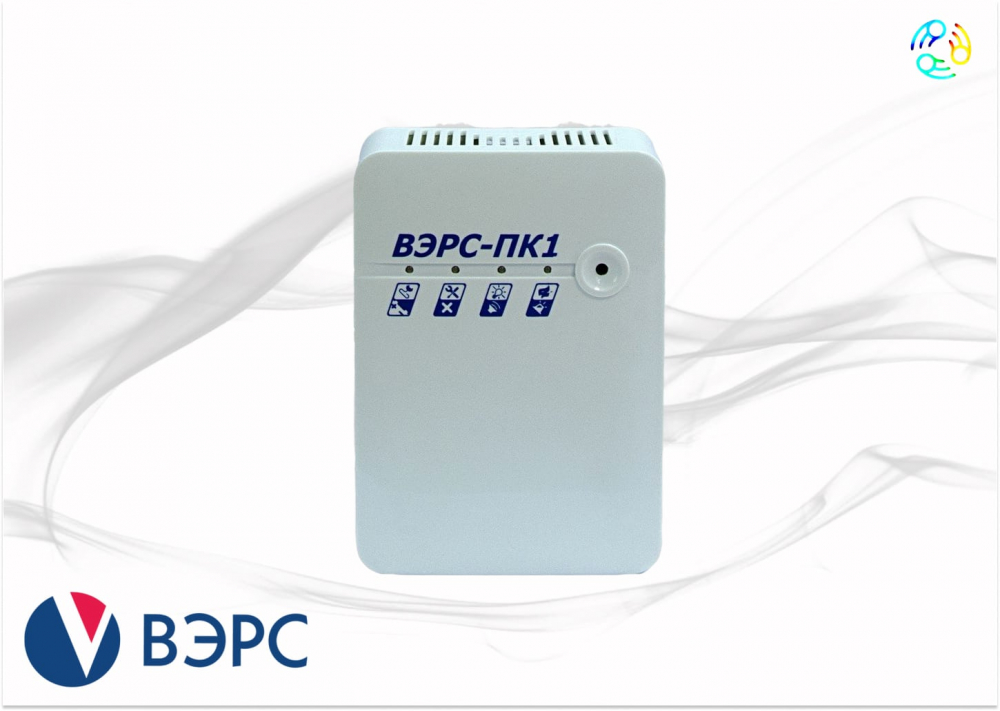

ВЭРС-ПК1-01 версия 3.2 Прибор приемно-контрольный охранно-пожарный

Прибор ВЭРС-ПК1-01 версия 3.2

предназначен для приема сигналов от автоматических и ручных пожарных или охранных извещателей, визуального отображения состояния подключенного шлейфа сигнализации (ШС), а также контроля целостности ШС, линий управления внешними оповещателями и линии считывателя ключей Touch Memory. Устройство выдает тревожные извещения (ПОЖАР/ТРЕВОГА/НЕИСПРАВНОСТЬ) на реле ПЦН и управляет звуковыми, световыми оповещателями или световыми табло типа «ВЫХОД».

Особенности и преимущества

• Прием сигналов от автоматических и ручных извещателей.
• Контроль целостности шлейфа сигнализации (ШС), линий управления оповещателями и линии считывателя ключей Touch Memory.
• Выдача тревожных извещений (ПОЖАР/ТРЕВОГА/НЕИСПРАВНОСТЬ) на реле ПЦН.
• Управление звуковыми, световыми оповещателями или световыми табло типа «ВЫХОД».
• Программирование с помощью перемычек (джамперов) на плате.

Технические характеристики

Основные параметры

• Количество шлейфов сигнализации (ШС): 1.
• Количество разделов: 1.
• Способ управления режимами работы: кнопка, ключ Touch Memory (ТМ).
• Длительность звучания выносного звукового оповещателя: 5 минут.

Шлейф сигнализации (ШС)

• Напряжение на клеммах для подключения ШС: 18 В (в дежурном режиме), 26 В (при разомкнутом состоянии ШС).
• Ток ШС в дежурном режиме: 3 мА.
• Номинальное сопротивление выносного резистора: 7.5 кОм.
• Максимальное суммарное сопротивление проводов линии ШС: не более 220 Ом.

Информационные выходы

• Количество выходов типа "Открытый коллектор": 2.
• Количество выходов типа "Сухой контакт": 2.

Максимально допустимые токи и напряжения

• Выход "звуковой оповещатель": 12 В / 700 мА.
• Выход "световой оповещатель": 12 В / 300 мА.
• Выход для питания извещателей: 12 В / 500 мА.
• Релейный выход: 24 В / 2 А.

Питание

• Напряжение питания от сети переменного тока: 135–242 В.
• Напряжение питания от дополнительного источника: 12 В.
• Ток потребления при питании от встроенного аккумулятора: 70 мА.
• Потребляемая мощность от сети переменного тока: 5 ВА.
• Количество устанавливаемых аккумуляторов: 1.
• Емкость аккумулятора: 1.2 Ач.

Конструкция и защита

• Материал корпуса: пластик.
• Степень защиты: IP30.
