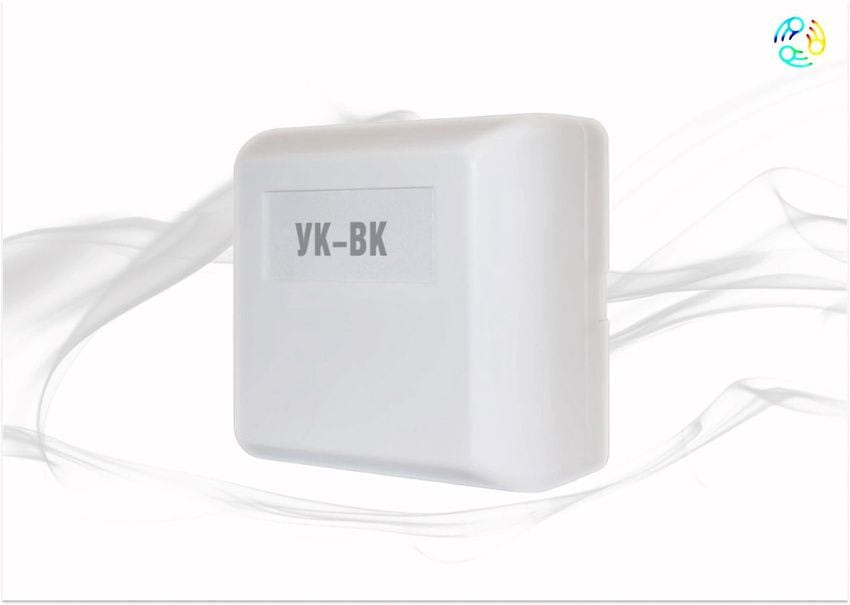

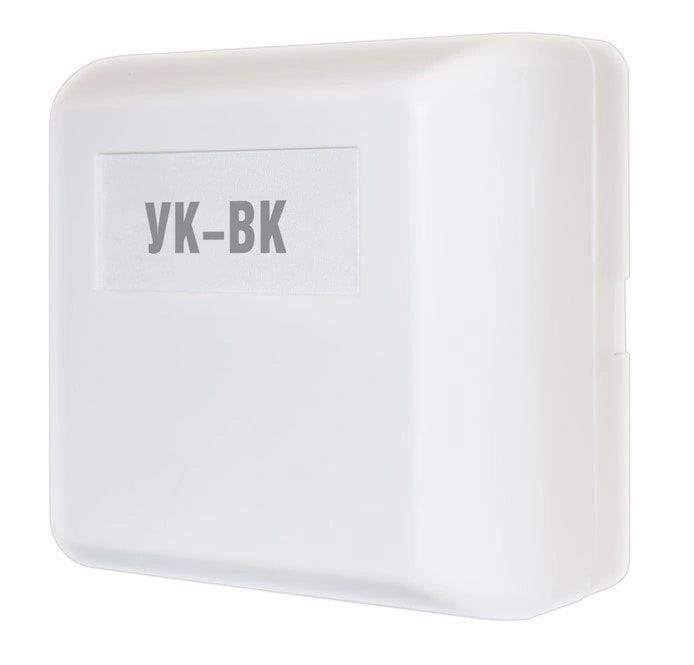

УК-ВК 02 Устройство коммутационное

УК-ВК 02

предназначено для использования в системах охранной сигнализации и контроля доступа для коммутации исполнительных устройств (ламп, сирен, видеокамер, электромагнитных замков и т.д.) в сети переменного тока номинальным напряжением 220 В или в цепях постоянного тока до 30 В. В системах пожарной сигнализации устройство служит для передачи стартового импульса на приборы пожарного управления.

Технические характеристики

• Количество каналов коммутации: 2
• Тип контактов: НЗ на переключение
• Диапазон рабочих температур: -30°C...+50°C

Параметры управляющего сигнала

• Управляющее напряжение: 10-14 В
• Управляющий ток: 0.028-0.038 А

Напряжение

• Максимальное коммутируемое постоянное напряжение: 30 В
• Максимальное коммутируемое переменное напряжение: 250 В

Ток

• Максимальный коммутируемый постоянный ток: 10 А
• Максимальный коммутируемый переменный ток: 10 А

Габариты и вес

• Габаритные размеры: 75×75×46 мм
• Масса, не более: 0.1 кг

Особенности и преимущества

• Компактные размеры и малый вес
• Надежные нормально-замкнутые контакты на переключение
• Универсальное применение в системах безопасности
• Широкий температурный диапазон эксплуатации

Этикетка

Схема подключения
