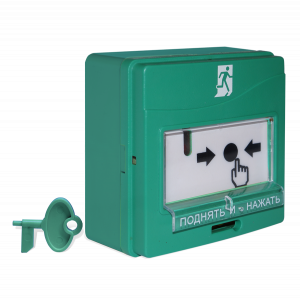

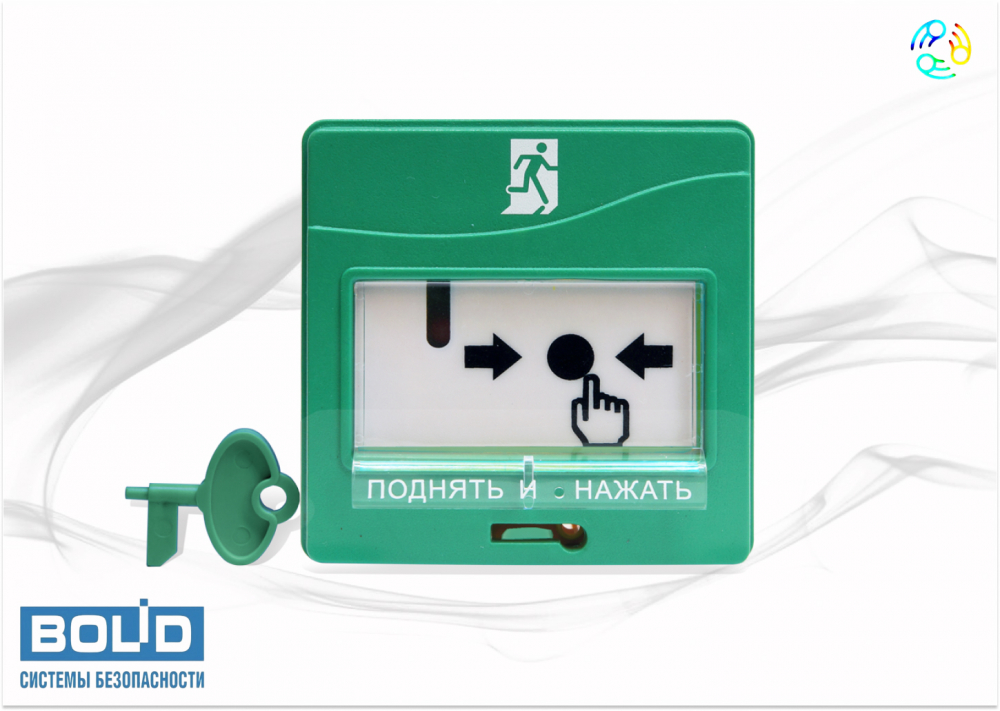

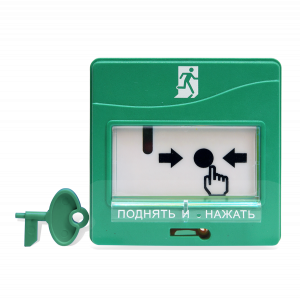

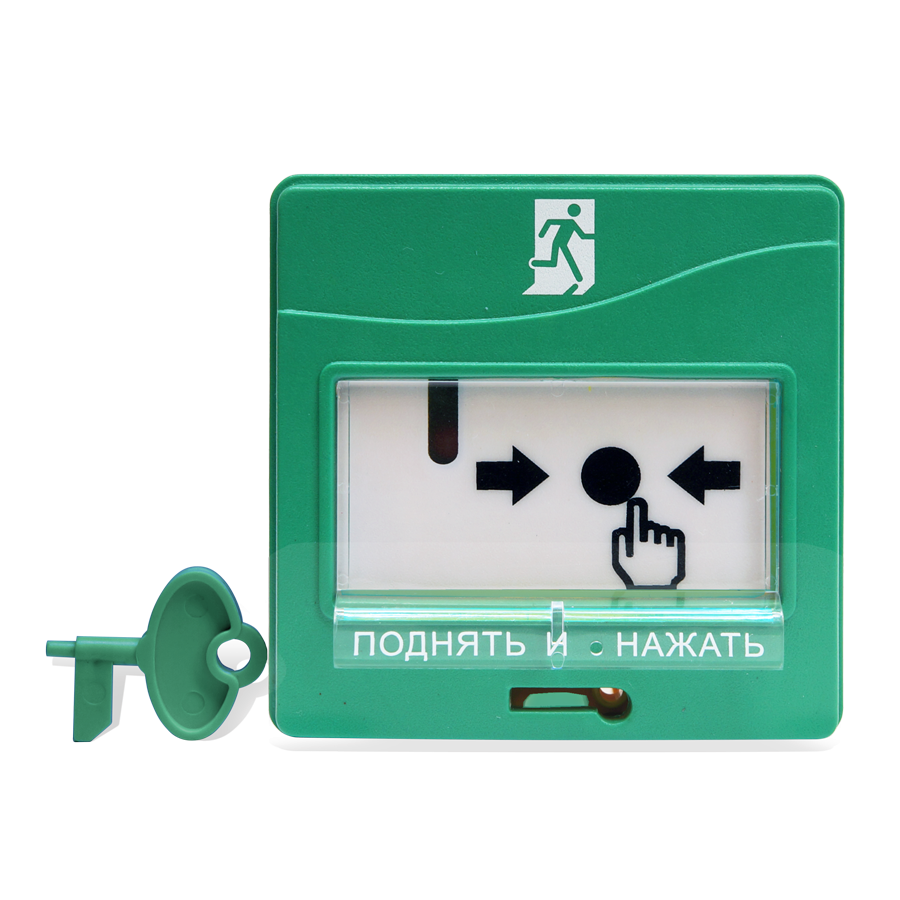

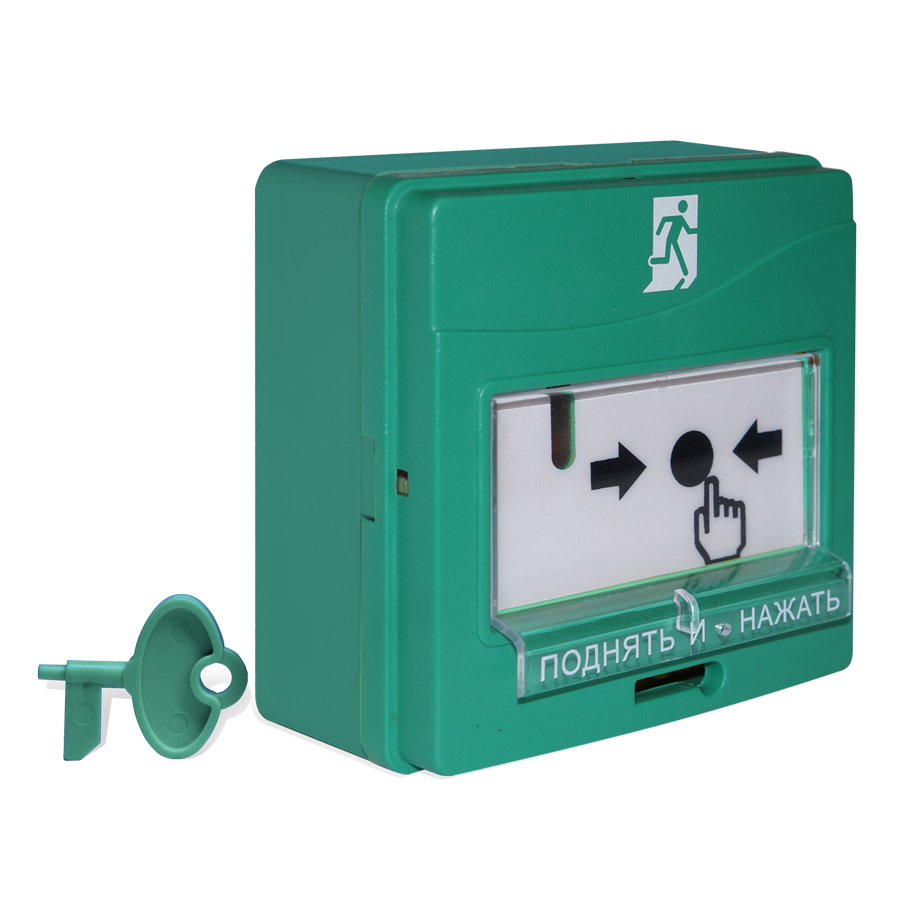

УДП 513-3М исп.01: Устройство дистанционного управления электроконтактное

Описание

УДП 513-3М исп.01

предназначено для подачи аварийных сигналов, разблокирования эвакуационных и аварийных выходов, а также для непосредственного управления замками таких выходов. Устройство оснащено защитным стеклом, предотвращающим случайные срабатывания, и имеет возможность пломбировки. Получение сообщения приемно-контрольным прибором подтверждается свечением индикатора.

Технические характеристики

Общие параметры

Ток потребления в дежурном режиме: не более 50 мкА

Коммутируемый ток: не более 25 мА

Коммутируемый ток сухими контактами: до 2 А

Коммутируемое напряжение сухими контактами: до 30 В

Степень защиты корпуса: IP40

Габаритные размеры

Габаритные размеры: 94×94×54 мм

Особенности и преимущества

Оснащено защитным стеклом, предотвращающим случайные срабатывания, с возможностью пломбировки.
Отсутствие разрушаемых деталей позволяет возвращать устройство в дежурный режим без замены приводного элемента.
Оснащено нормально-разомкнутыми (НР) и нормально-замкнутыми (НЗ) парами сухих контактов для управления замками аварийных и эвакуационных выходов.
Совместимо с приёмно-контрольными блоками "С2000-4", "Сигнал-20П", "Сигнал-10" и аналогичными, обеспечивающими напряжение в шлейфе сигнализации до 30 В и ограничивающими ток на уровне не более 25 мА.
В дежурном режиме индицирует рабочее состояние миганием светодиода с периодом 4 секунды.
Зелёный цвет корпуса и понятная пиктограмма позволяют легко отличить устройство от ручных пожарных извещателей и УДП с другим функциональным назначением.

Устройство идеально подходит для использования в системах управления аварийными и эвакуационными выходами, обеспечивая надежность и удобство эксплуатации.
