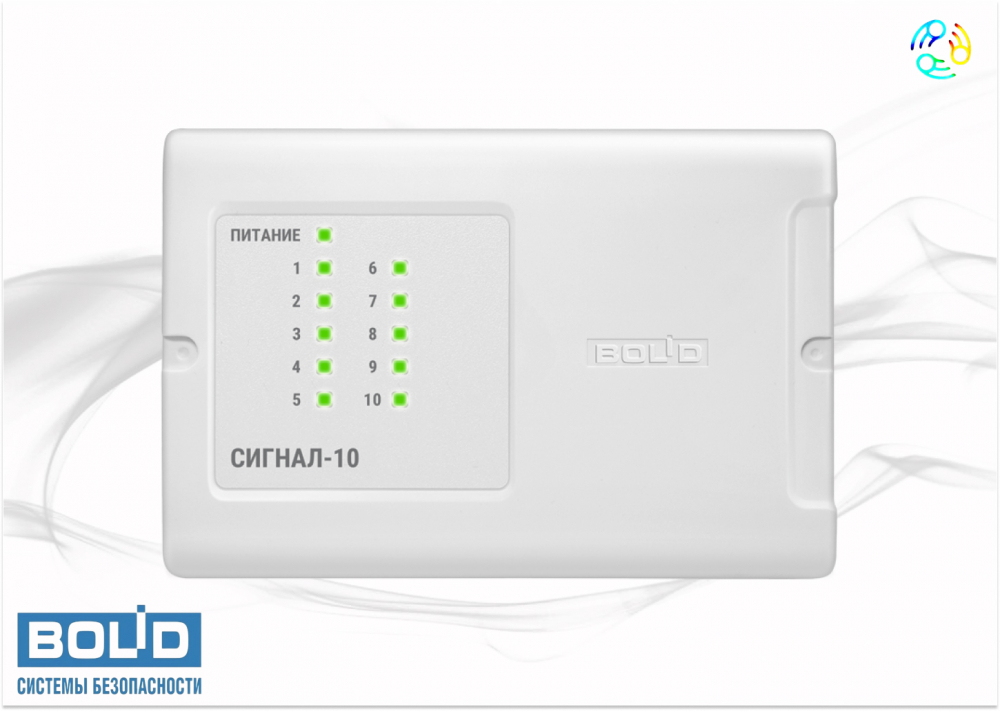

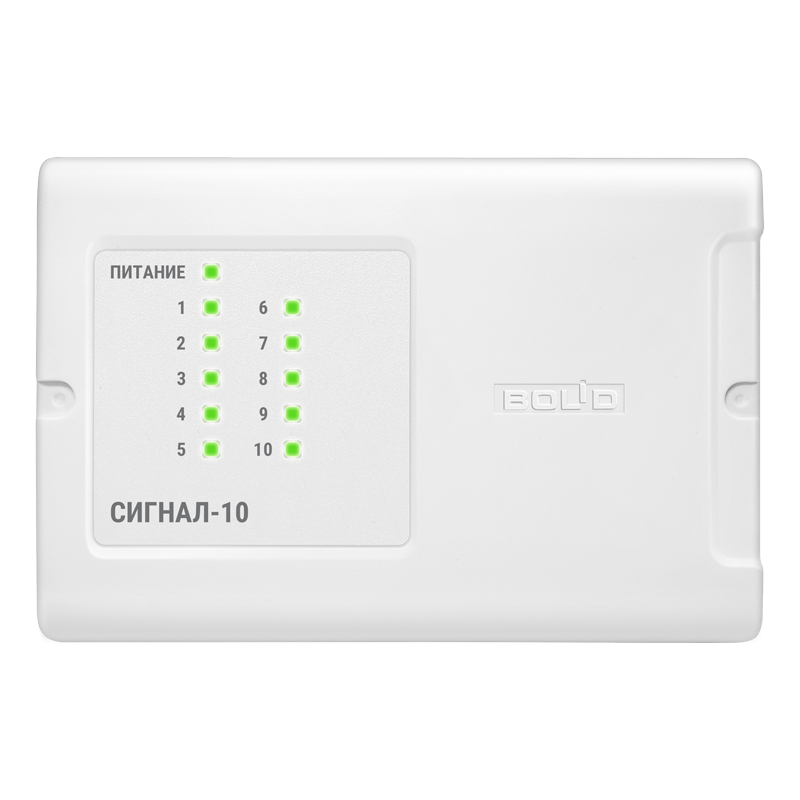

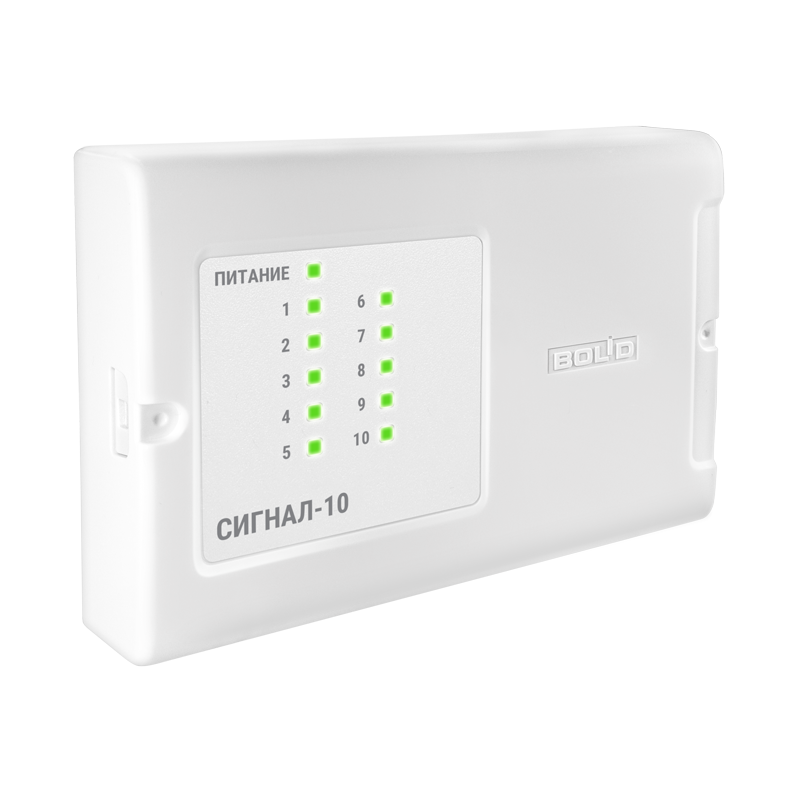

Сигнал-10: Прибор приемно-контрольный охранно-пожарный

Описание

Сигнал-10

предназначен для совместного использования с сетевым контроллером (пультом контроля и управления "С2000М" или компьютером с ПО АРМ "Орион") в качестве совмещённого приёмно-контрольного прибора и прибора управления в составе комплексов технических средств охранной, тревожной и пожарной сигнализации, а также автоматики. В автономном режиме прибор работает как приемно-контрольный охранный прибор.

Особенности и преимущества

10 проводных шлейфов сигнализации (ШС) для подключения охранных и пожарных извещателей.
Поддержка адресных пороговых пожарных извещателей, таких как "ДИП-34ПА", "С2000-ИП-ПА", "ИПР513-3ПА".
Контроль технологических цепей с возможностью программирования до 4 пороговых уровней.

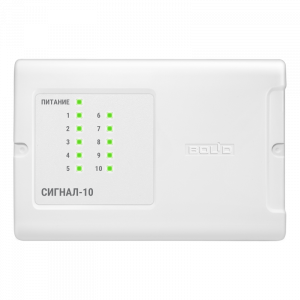

Световая индикация состояния прибора и каждого из ШС.
Встроенный звуковой сигнализатор.
Энергонезависимый буфер событий на 512 сообщений.
Интерфейс RS-485 для подключения к сети "Орион".

Технические характеристики

Шлейфы сигнализации (ШС)

Количество проводных ШС: 10.
Максимальное сопротивление проводов ШС: 1 кОм для охранных ШС, 100 Ом для пожарных ШС.
Максимальное сопротивление проводов адресных ШС: 50 Ом.
Минимальное сопротивление утечки между проводами ШС или каждым проводом и "землёй": 20 кОм для охранных ШС, 50 кОм для пожарных ШС.
Напряжение на каждом входе ШС: 19–22 В при установленном оконечном резисторе 4,7 кОм±5% и токе потребления извещателей 0–3 мА, 27 ± 0,5 В при обрыве ШС.
Ограничение тока в короткозамкнутом ШС: 26,5 мА.

Индикация и сигнализация

Световая индикация: 1 индикатор состояния прибора и 10 индикаторов состояния каждого из ШС.
Встроенный звуковой сигнализатор: не менее 50 дБА на расстоянии 1 м.
Датчик вскрытия корпуса: микропереключатель.

Интерфейсы и управление

Интерфейс RS-485: протокол "Орион", скорость передачи 9600 бит/с, тип передачи — полудуплекс.
Внешний считыватель электронных идентификаторов (ЭИ): 1 вход.
Интерфейс подключаемых считывателей: Dallas Touch Memory, iButton.
Управление светодиодами считывателя: двумя светодиодами (красным и зеленым) с ограничением тока на уровне 10 мА.
Объем памяти ЭИ пользователей: до 85.

Выходы

Оптореле: 2 шт. (170 В/0,1 А постоянное, 130 В/0,1 А переменное).
Транзисторные ключи: 2 шт. (28 В, 1 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание).

Питание

Напряжение питания: 10,2–28,0 В постоянного тока.
Ток потребления: не более 220 мА в дежурном режиме, 410 мА в режиме "Пожар".
Готовность к работе после включения питания: не более 3 с.

Рабочие условия

Рабочий диапазон температур: от –30 до +50 °C.
Относительная влажность: до 98% при +25 °C.
Степень защиты корпуса: IP40.

Габариты и монтаж

Габаритные размеры: 156 x 107 x 39 мм.
Вес блока: не более 0,3 кг.
Тип монтажа: настенный навесной или на DIN-рейку.

Дополнительные характеристики

Средний срок службы: 10 лет.
Программирование блока: программа UProg.exe.
Подключение к ПК: через интерфейс RS-485 с помощью преобразователя интерфейсов.
