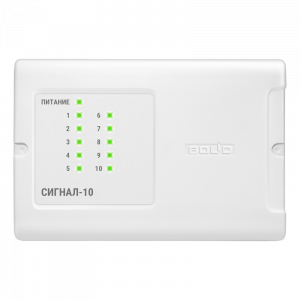

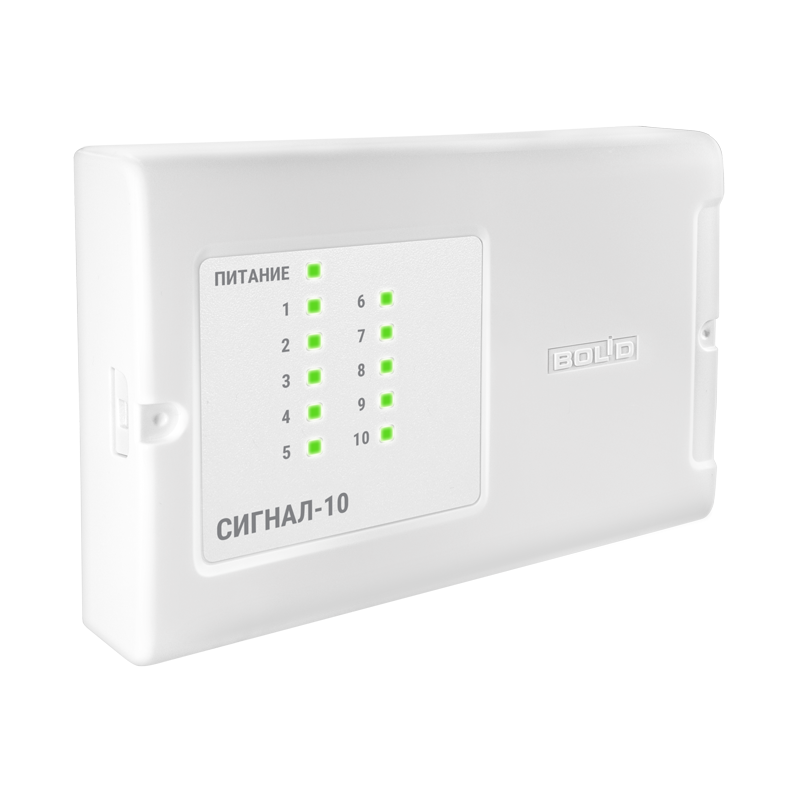

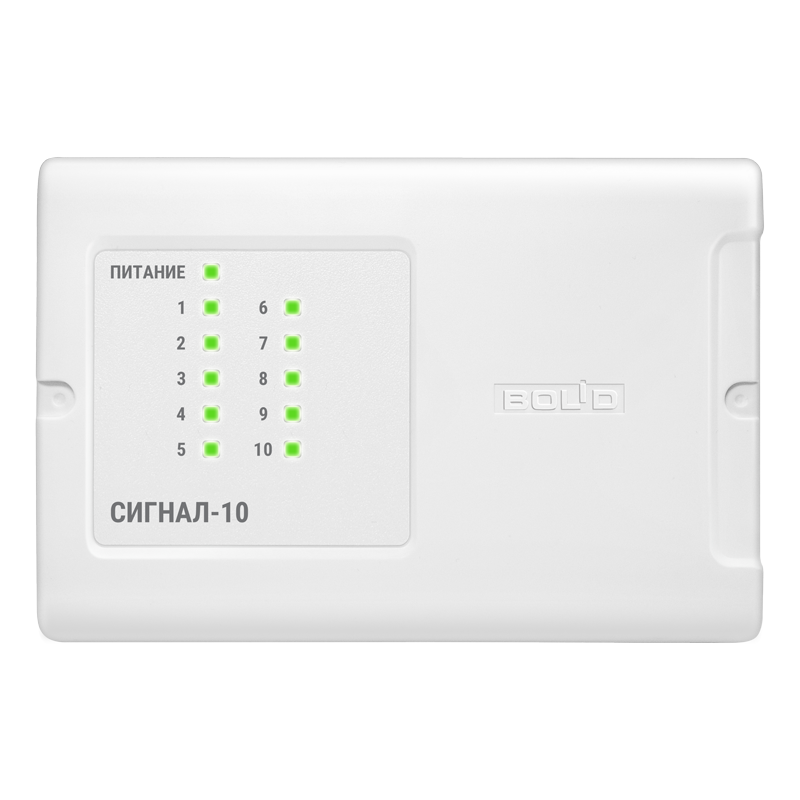

Сигнал-10 (2xRS-485) (два интерфейса RS-485) Прибор приемно-контрольный охранно-пожарный

Сигнал-10 (2xRS-485)

предназначен для совместного использования с сетевым контроллером (пультом контроля и управления "С2000М" или компьютером с ПО АРМ "Орион") в качестве совмещённого приёмно-контрольного прибора и прибора управления в составе комплексов технических средств охранной, тревожной и пожарной сигнализации, а также автоматики. В автономном режиме прибор работает как приемно-контрольный охранный прибор.

Особенности и преимущества

• 10 шлейфов сигнализации (ШС) для подключения охранных и пожарных извещателей.
• Два интерфейса RS-485 для подключения к сети "Орион".
• Напряжение на входе ШС: 19–22 В.
• Ток питания извещателей по ШС: 3.0 мА.
• 2 релейных выхода и 2 выхода типа "Открытый коллектор".
• Защита от перегрузки: самовосстанавливающиеся предохранители.
• Интерфейс подключаемых считывателей: Touch Memory.
• Энергонезависимый буфер событий на 512 сообщений.
• Защита от вскрытия корпуса.

Технические характеристики

Основные параметры

• Напряжение питания: 10.2–28.4 В.
• Ток потребления при 12 В питания: не более 410 мА.
• Количество шлейфов сигнализации (ШС): 10.
• Напряжение на входе ШС: 19–22 В.
• Ток питания извещателей по ШС: 3.0 мА.

Выходы

• Количество релейных выходов: 2.
• Выходные коммутационные параметры реле: напряжение постоянного тока до 130 В, ток до 0.1 А.
• Количество выходов "Открытый коллектор": 2.
• Параметры выхода "Открытый коллектор": 28 В/1 А.

Защита и надежность

• Защита от перегрузки: самовосстанавливающиеся предохранители.
• Защита от вскрытия корпуса.

Интерфейсы и управление

• Интерфейс подключаемых считывателей: Touch Memory.
• Размер буфера событий: 512 сообщений.

Рабочие условия

• Время технической готовности после подачи питания: не более 3 с.
• Сопротивление оконечного резистора: 4.7 кОм.
• Степень защиты корпуса: IP40.
• Средний срок службы: не менее 10 лет.
