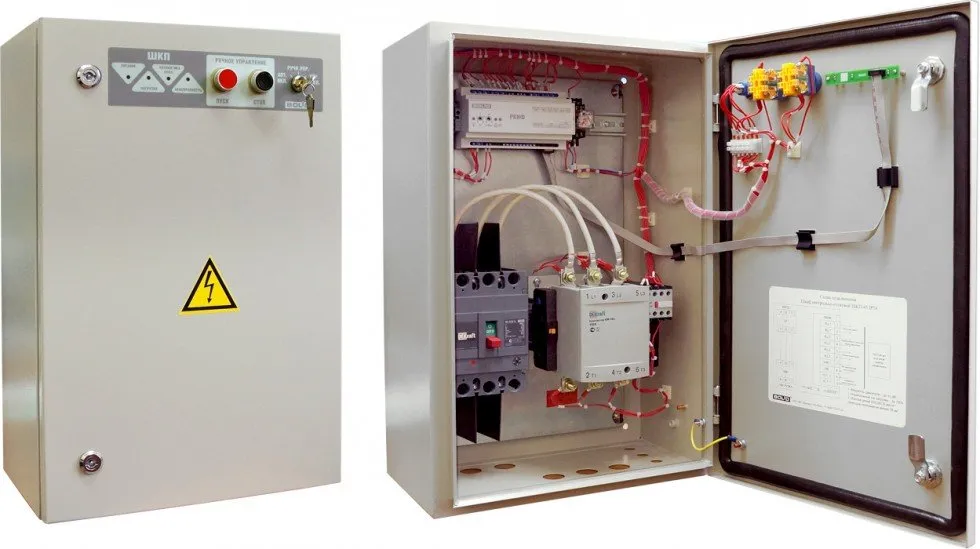

ШКП-4 Шкаф контрольно-пусковой

ШКП-4

предназначен для управления маломощными асинхронными двигателями (до 4 кВт) в системах противопожарной защиты и вентиляции. Обеспечивает автоматическое и ручное управление насосами, вентиляторами и другими исполнительными механизмами с короткозамкнутым ротором.

Технические характеристики

• Напряжение питания: 380В (трёхфазная сеть 50±1 Гц)
• Мощность нагрузки: 4 кВт
• Потребляемая мощность: 30 Вт
• Управляющее напряжение: 24В DC
• Количество двигателей: 1

Эксплуатационные параметры

• Рабочий диапазон температур: -30°C до +50°C
• Степень защиты: IP30
• Режим работы: круглосуточный

Компактное решение для малых нагрузок

Оптимальный выбор для управления маломощным оборудованием (до 4 кВт) в системах безопасности и вентиляции, где не требуется высокая мощность.

Гибкое управление

Двойной режим работы: ручное управление на месте + автоматическое управление от внешних цепей 24В.

Контроль параметров сети

• Мониторинг трёхфазного напряжения
• Контроль фазовых соотношений
• Диагностика цепей управления

Визуальный контроль состояния

Четыре светодиодных индикатора:

• Авария питания
• Автоматика отключена
• Двигатель включен
• Неисправность (активируется внешним сигналом 24В)

Интеграция с системами управления

3 сигнальных выхода для подключения к:

1. «Питание»
2. «Автоматика»
3. «Двигатель»
Совместим с «Поток-3Н», «С2000-4» и другими контроллерами

Надежность в экстремальных условиях

Сохраняет работоспособность при температурах от -30°C до +50°C, что позволяет использовать в неотапливаемых помещениях.

Руководство по эксплуатации
