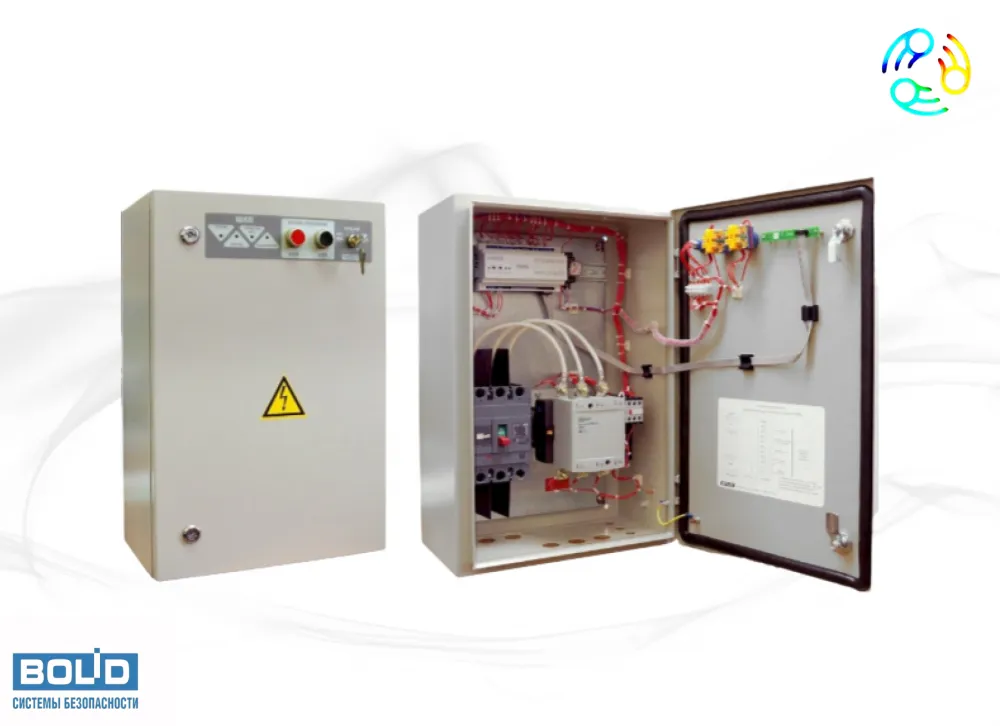

ШКП-110 Шкаф контрольно-пусковой

ШКП-110

предназначен для управления мощными асинхронными двигателями (до 110 кВт) в системах пожаротушения и дымоудаления. Обеспечивает автоматическое и ручное управление насосами, вентиляторами и приводами исполнительных механизмов с короткозамкнутым ротором в круглосуточном режиме эксплуатации.

Технические характеристики

Напряжение питания: 380В (трёхфазная сеть 50±1 Гц)
Мощность нагрузки: 110 кВт
Потребляемая мощность: 30 Вт
Управляющее напряжение: 24В DC
Количество двигателей: 1

Эксплуатационные параметры

Рабочий диапазон температур: -30°C до +50°C
Степень защиты: IP30
Режим работы: круглосуточный

Ключевые особенности

Специально разработан для контроля мощного оборудования (до 110 кВт) в системах безопасности, что в 11 раз превышает возможности базовой модели ШКП-10.

Двойной режим управления

Ручной режим для локального управления + автоматический режим с управлением от внешних цепей 24В.

Мониторинг сети

Контроль действующего значения трёхфазного напряжения
Анализ фазового сдвига
Диагностика цепей управления двигателем

Визуальный контроль состояния

Светодиодные индикаторы:

Авария питания
Автоматика отключена
Двигатель включен
Неисправность (активируется внешним сигналом 24В)

Интеграция с системами

3 сигнальных релейных выхода для подключения к:

1. «Питание»
2. «Автоматика»
3. «Двигатель»
Совместим с «Поток-3Н», «С2000-4» и другими контроллерами

Надежность в экстремальных условиях

Сохраняет работоспособность при температурах от -30°C до +50°C, что позволяет использовать в неотапливаемых помещениях и жарких производственных зонах.
