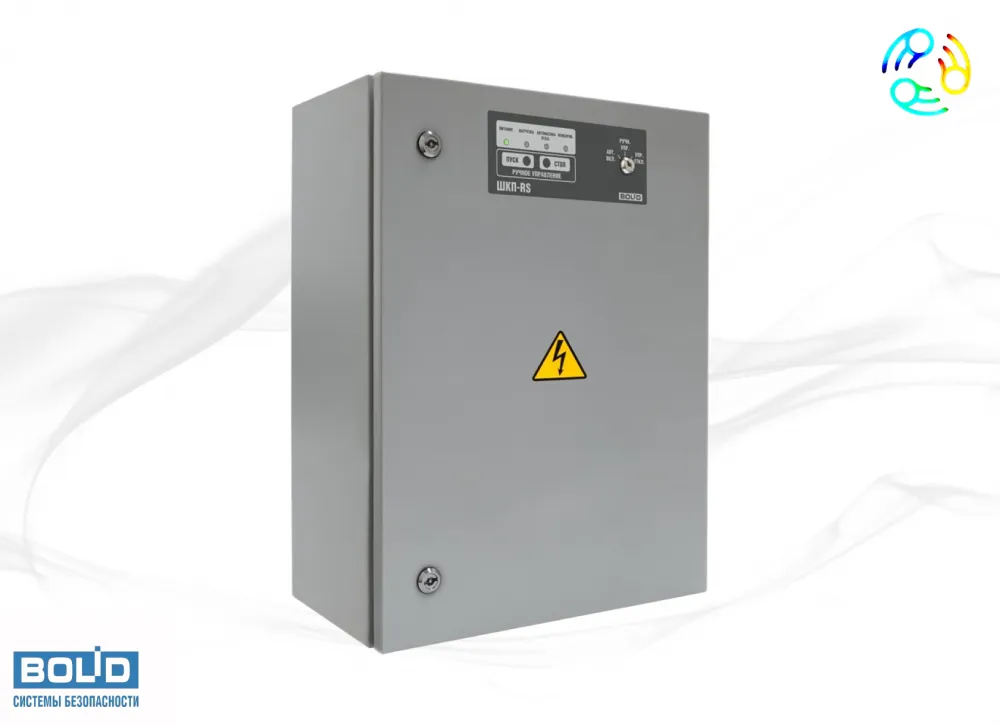

ШКП-10RS (М)
предназначен для управления исполнительными устройствами в системах противопожарной защиты. Обеспечивает централизованное управление световыми и звуковыми оповещателями, средствами пожарной автоматики, а также формирует сигналы управления инженерными системами и технологическим оборудованием, участвующими в обеспечении пожарной безопасности.
Технические характеристики
Параметры электропитания
| Количество вводов питания
|
1
|
| Напряжение питания (переменный ток)
|
380 В
|
| Ток потребления (максимальный)
|
250 мА
|
Управление и контроль
| Количество контролируемых выходов (10,2-28,0 В, 1,0 А)
|
2
|
| Количество контролируемых выходов (380 В)
|
1
|
| Количество шлейфов сигнализации
|
7
|
| Напряжение на разомкнутых контактах шлейфа
|
26.5-27.5 В
|
Характеристики двигателя
| Количество управляемых двигателей
|
1
|
| Мощность управляемого двигателя
|
1-10 кВт
|
| Номинальный коммутируемый ток
|
25 А
|
| Устройство плавного пуска
|
Нет
|
Интерфейсы и защита
| Внешние интерфейсы RS-485
|
2
|
| Тип автоматического выключателя
|
3P 25 х-ка D без теплозащиты
|
| Степень защиты
|
IP54
|
Эксплуатационные параметры
| Диапазон рабочих температур
|
-30...+50°C
|
| Габаритные размеры (ШхВхГ)
|
600×400×240 мм
|
| Масса
|
≤ 20 кг
|
Особенности и функциональные возможности
- Централизованное управление пожарными оповещателями и автоматикой
- Контроль 7 входов технологической сигнализации
- Управление двигателями мощностью до 10 кВт
- Два интерфейса RS-485 для интеграции в комплексные системы
- Защищенное исполнение корпуса (IP54)
- Широкий температурный диапазон эксплуатации
- Мощные коммутационные возможности (25 А)
Применение
Шкаф ШКП-10RS (М) предназначен для использования в системах противопожарной защиты административных зданий, торговых центров, промышленных объектов и других сооружений, где требуется надежное управление средствами пожарной автоматики и инженерными системами.
