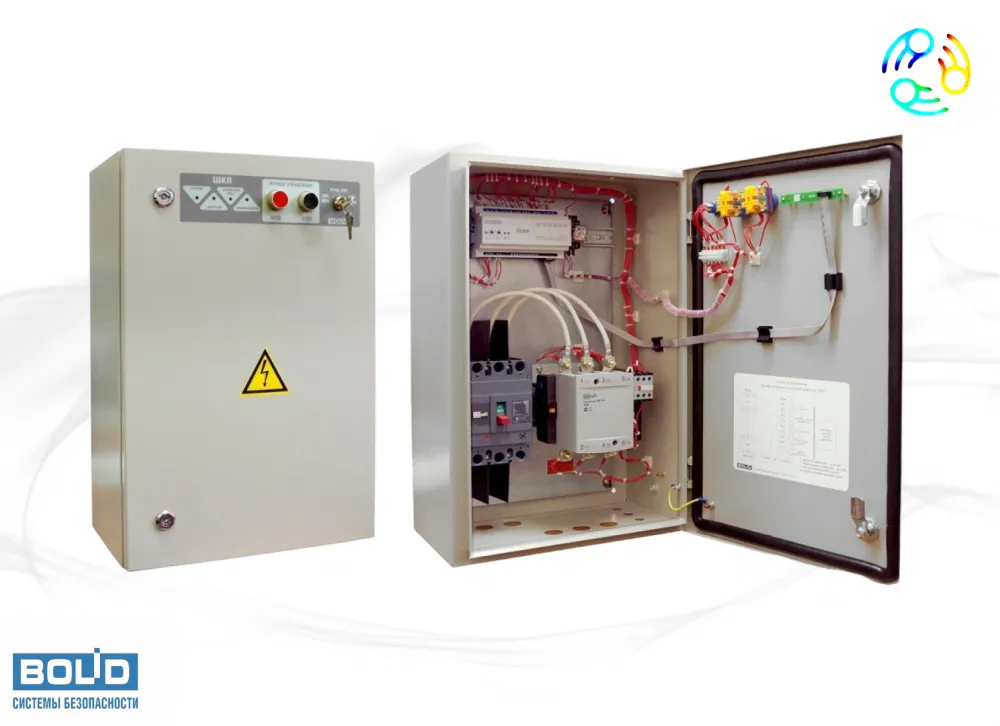

ШКП-10 Шкаф контрольно-пусковой

ШКП-10

предназначен для автоматического и ручного управления асинхронными двигателями с короткозамкнутым ротором (насосы, вентиляторы, приводы исполнительных механизмов) мощностью до 10 кВт. Предназначен для круглосуточной работы в системах пожаротушения и дымоудаления. Может устанавливаться внутри защищаемых объектов или в помещениях насосных станций.

Технические характеристики

Электрические параметры

• Напряжение питания: 380В ±10% (трёхфазная сеть 50 Гц)
• Мощность нагрузки: до 10 кВт
• Потребляемая мощность: 30 Вт
• Управляющее напряжение: 24В (для автоматического режима)
• Количество управляемых двигателей: 1

Эксплуатационные параметры

• Рабочий температурный диапазон: -30°C до +55°C
• Степень защиты: IP30
• Режим работы: круглосуточный

Ключевые особенности

Режимы управления

Поддержка ручного и автоматического управления. В автоматическом режиме управление осуществляется внешними цепями напряжением 24В.

Мониторинг параметров

• Контроль действующего значения трёхфазного напряжения
• Контроль фазового сдвига на вводе электропитания
• Контроль исправности цепей управления двигателем

Визуальная индикация

Встроенные световые индикаторы состояния:

• «Авария питания»
• «Автоматика откл.»
• «Двигатель включ.»
• «Неисправность» (управляется внешним напряжением 24В)

Сигнальные выходы

3 выхода для передачи сигналов на устройства управления («Поток-3Н», «С2000-4» и другие):

1. «Питание»
2. «Автоматика»
3. «Двигатель»

Интеграция с системами безопасности

Оптимизирован для работы в составе комплексных систем пожаротушения и дымоудаления с возможностью интеграции с оборудованием Болид и другими производителями.
