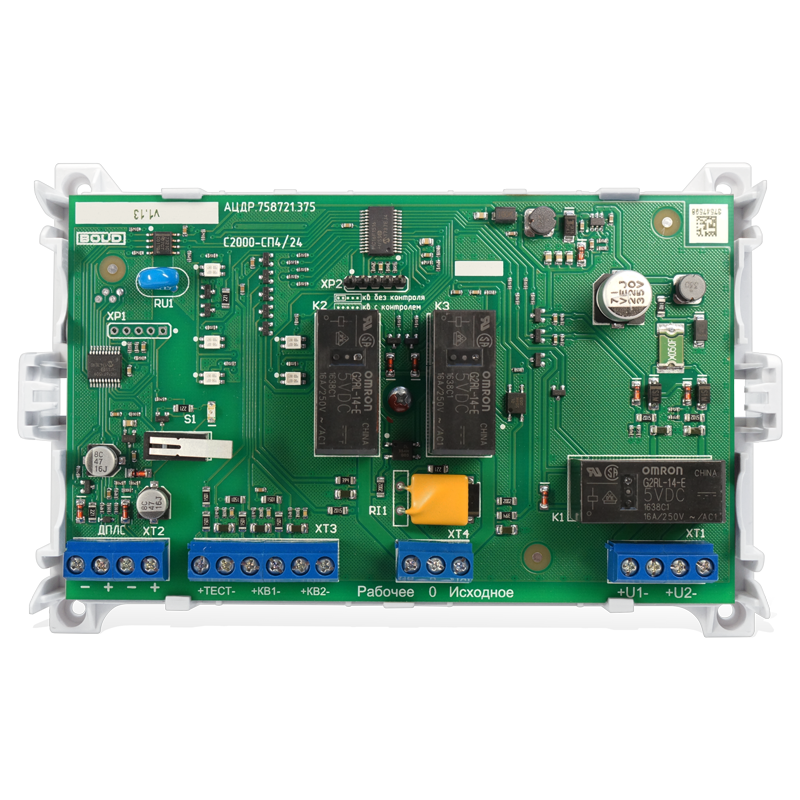

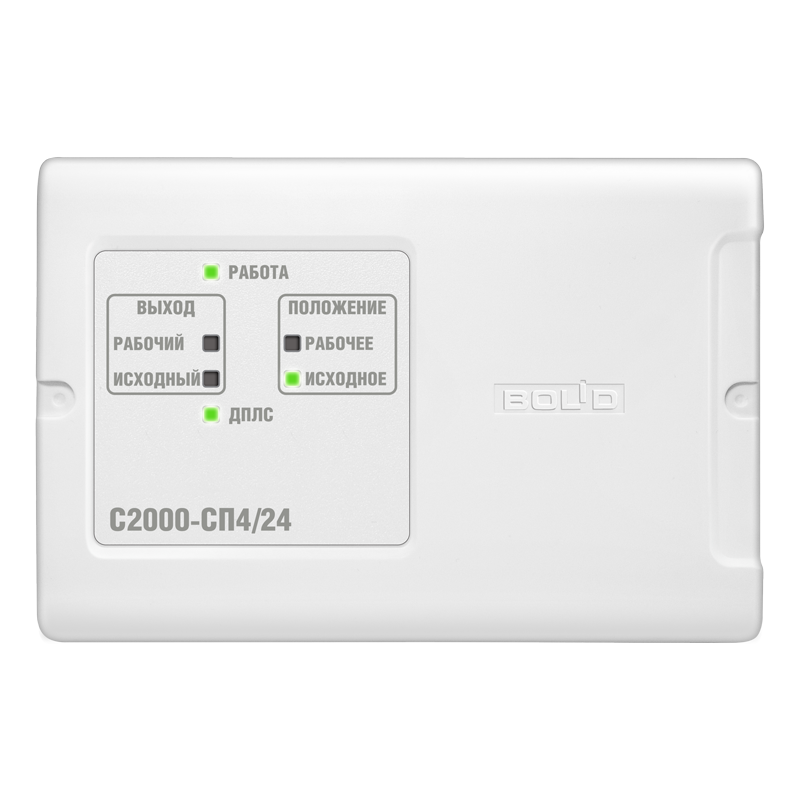

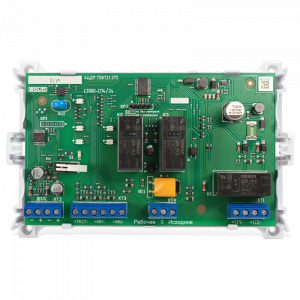

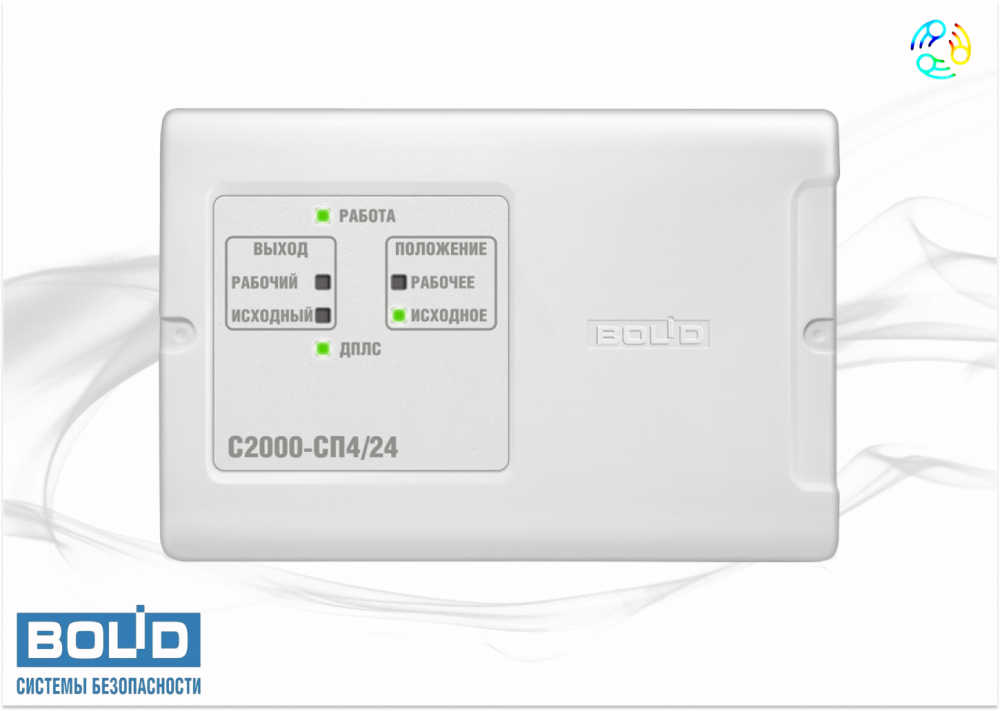

С2000-СП4/24: Блок сигнально-пусковой адресный

Описание

С2000-СП4/24

предназначен для управления и контроля клапанов противодымной вентиляции, огнезадерживающих клапанов общеобменной вентиляции, дренчерных клапанов и иных исполнительных устройств. Применяется как часть составного прибора управления в системах пожарно-охранной сигнализации, поддерживающих двухпроводную линию связи, совместно с контроллером "С2000-КДЛ" (версии 2.01 и выше) или "С2000-КДЛ-2И" (версии 1.00 и выше) и пультом контроля и управления "С2000М" в составе ИСО "Орион".

Технические характеристики

Программируемая логика управления реле
Контроль исправности цепей подключения исполнительных устройств (отдельно на ОБРЫВ и КОРОТКОЕ ЗАМЫКАНИЕ)
Гальваническая развязка управляемых выходов от ДПЛС
Получение сигналов от 2-х концевых выключателей состояния привода
Возможно подключение внешней кнопки функционального теста
Контроль вскрытия корпуса
Световая индикация состояния прибора и выходов
До 25 блоков к "С2000-КДЛ" или "С2000-КДЛ-2И"
Количество выходов: 2 релейных выхода с контролем целостности линии подключения нагрузки
Максимальный коммутируемый ток одного реле: "С2000-СП4/24"/"С2000-СП4/24 исп.01" - 3 А; "С2000-СП4/220"/"С2000-СП4/220 исп.01" - 3 А
Коммутируемое напряжение (от источника питания блока): "С2000-СП4/24"/"С2000-СП4/24 исп.01" - от 10,2 В до 28,4 В; "С2000-СП4/220"/"С2000-СП4/220 исп.01" - 220 В
Максимальный ток контроля исправности цепей: 1,5 мА
Количество контролируемых зон: 3 для подключения концевых выключателей состояния привода и кнопки функционального теста
Потребляемый ток от линии ДПЛС: не более 1,5 мА
Гальваническая развязка ДПЛС и источника питания силовой части: до 500 В
Датчик вскрытия корпуса: микропереключатель
Время технической готовности: не более 15 с
Рабочий диапазон температур: от -30 до +55°C
Относительная влажность: до 93% при +40°C
Степень защиты корпуса: IP40
Габаритные размеры: 156х107х39 мм
Масса: не более 0,2 кг
Средний срок службы: 10 лет
Программирование: программа UProg.exe
Тип монтажа: настенный навесной или на DIN-рейку

Применение

Блок сигнально-пусковой адресный "С2000-СП4/24" применяется для управления и контроля клапанов противодымной вентиляции, огнезадерживающих клапанов общеобменной вентиляции, дренчерных клапанов и иных исполнительных устройств. Работает в составе систем пожарно-охранной сигнализации с контроллерами "С2000-КДЛ" или "С2000-КДЛ-2И" и пультом "С2000М" в составе ИСО "Орион".
