С2000-СП1 исп.01. Блок сигнально-пусковой. Болид

Описание

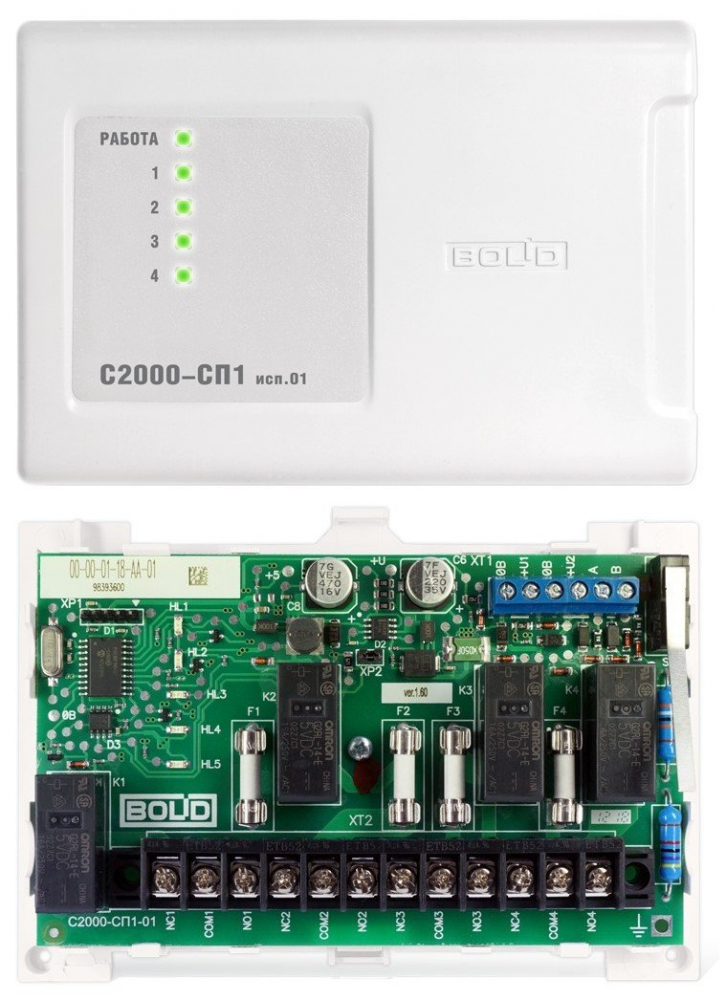

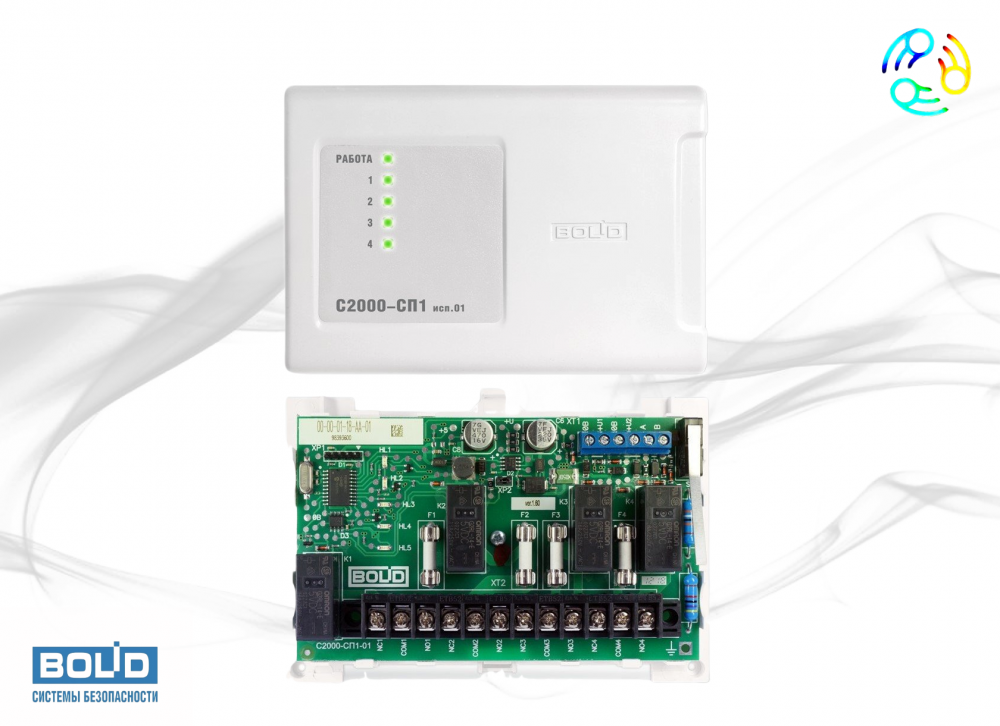

С2000-СП1 исп.01

Предназначен для работы в составе ИСО "Орион" и может выполнять функции управления исполнительными устройствами (лампами, сиренами, электромагнитными замками и т.д.), выдавать тревожные извещения на пульт централизованного наблюдения (ПЦН) путём размыкания контактов реле, а также осуществлять взаимодействие с другими приборами и системами на релейном уровне. В системах пожарной сигнализации блок предназначен для формирования стартового импульса на прибор пожарный управления.

Технические характеристики

Основные функции

Независимое управление каждым из четырех реле по интерфейсу RS-485
Программируемая логика управления реле позволяет:
- управлять различными исполнительными устройствами (световые и звуковые оповещатели, электромагнитные замки и др.)
- использовать реле для передачи извещений на пульт централизованного наблюдения
- организовывать взаимодействие с системой видеонаблюдения
- осуществлять автоматическое переключение линий интерфейса RS-485 на резервный пульт "С2000"/"С2000М" или компьютер при аварии основного компьютера
Контроль напряжения питания на каждом из двух вводов и наличия связи по интерфейсу RS-485
Световые индикаторы состояния каждого реле

Мощные выходные реле (С2000-СП1 исп.01)

Управление силовыми исполнительными устройствами (световые и звуковые оповещатели, электромагнитные замки и др.)
Управление силовой автоматикой (вентиляция, дымоудаление и др.)
Передача сообщений по интерфейсу RS-485 на пульт "С2000"/"С2000М" или АРМ "Орион"/АРМ "Орион Про" (в том числе сообщений "Включение/выключение реле")

Параметры реле

Параметр	С2000-СП1	С2000-СП1 исп.01
Количество выходов	4 релейных выхода с переключаемыми контактами	4 релейных выхода с переключаемыми контактами
Максимальный коммутируемый ток одного выхода	2 А	7 А (10 А — кратковременная нагрузка, не более одной минуты с паузой между включениями не менее 20 минут)
Максимальное коммутируемое напряжение	60 В	~280 В, =125 В
Максимальная коммутируемая мощность каждого реле	30 ВА	При постоянном токе: не более 300 Вт; при переменном токе: не более 2500 ВА

Дополнительные характеристики

Световая индикация на лицевой панели: 5 светодиодных индикаторов
Датчик вскрытия корпуса: микропереключатель
Коммуникационный порт (для работы в ИСО «Орион»): RS-485, протокол Орион
Питание прибора: от внешнего источника постоянного тока (имеется дополнительный ввод для подключения резервного источника питания)
Напряжение питания: от 10,2 В до 28,4 В постоянного тока
Ток потребления (без учёта потребления исполнительных устройств), не более:
- при напряжении питания 12 В: 140 мА (С2000-СП1), 300 мА (С2000-СП1 исп.01)
- при напряжении питания 24 В: 70 мА (С2000-СП1), 150 мА (С2000-СП1 исп.01)
Ток потребления в дежурном режиме (все выходы выключены), не более:
- при напряжении питания 12 В: 20 мА
- при напряжении питания 24 В: 15 мА
Готовность к работе после включения питания: не более 5 с
Рабочий диапазон температур: от -30 до +55 °C
Относительная влажность: до 93% при +25 °C
Степень защиты корпуса: IP40
Габаритные размеры: 156x107x39 мм
Масса прибора: не более 0,3 кг
Средний срок службы: 10 лет
Программирование прибора: программа UProg.exe
Подключение к ПК: через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип монтажа: настенный навесной или на DIN-рейку

Применение

Блок сигнально-пусковой "С2000-СП1" применяется в составе ИСО "Орион" для управления исполнительными устройствами, передачи тревожных извещений на пульт централизованного наблюдения, взаимодействия с другими системами на релейном уровне, а также для формирования стартового импульса в системах пожарной сигнализации.
