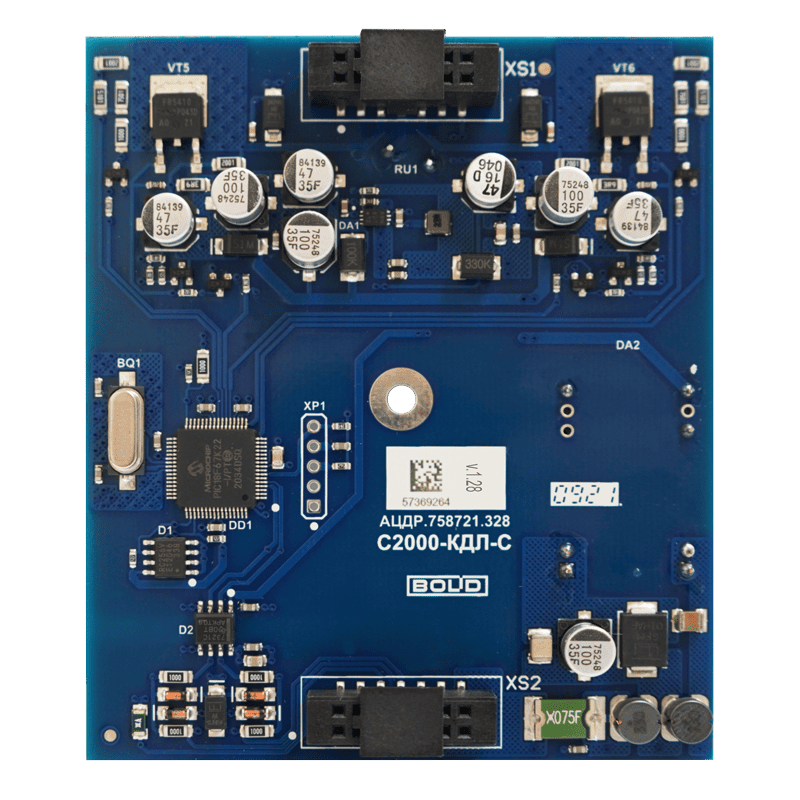

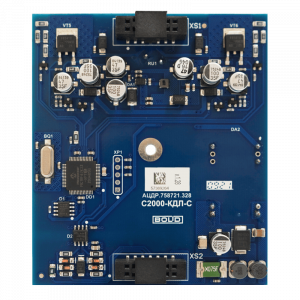

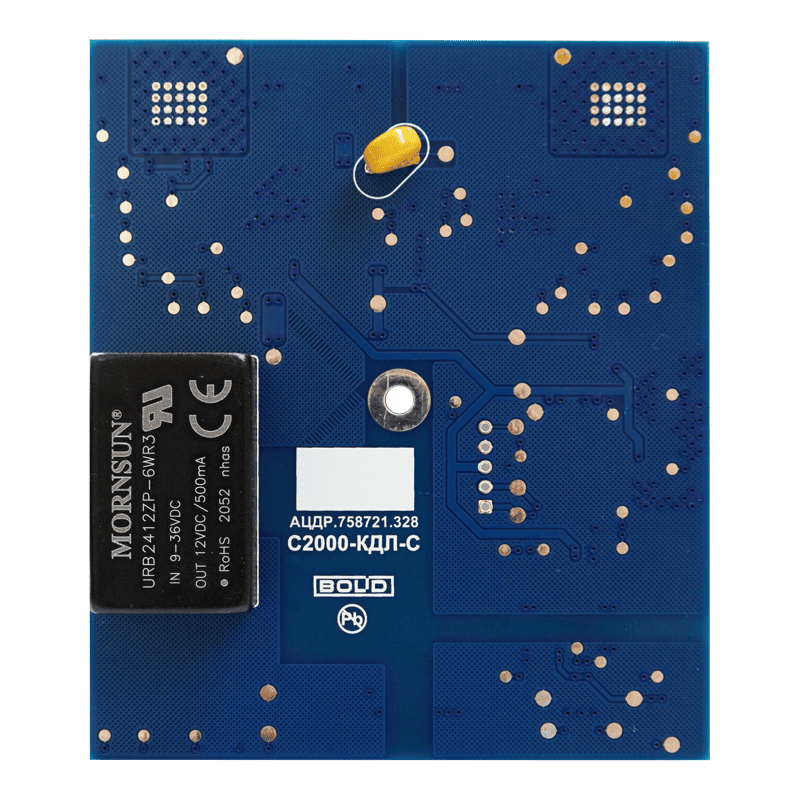

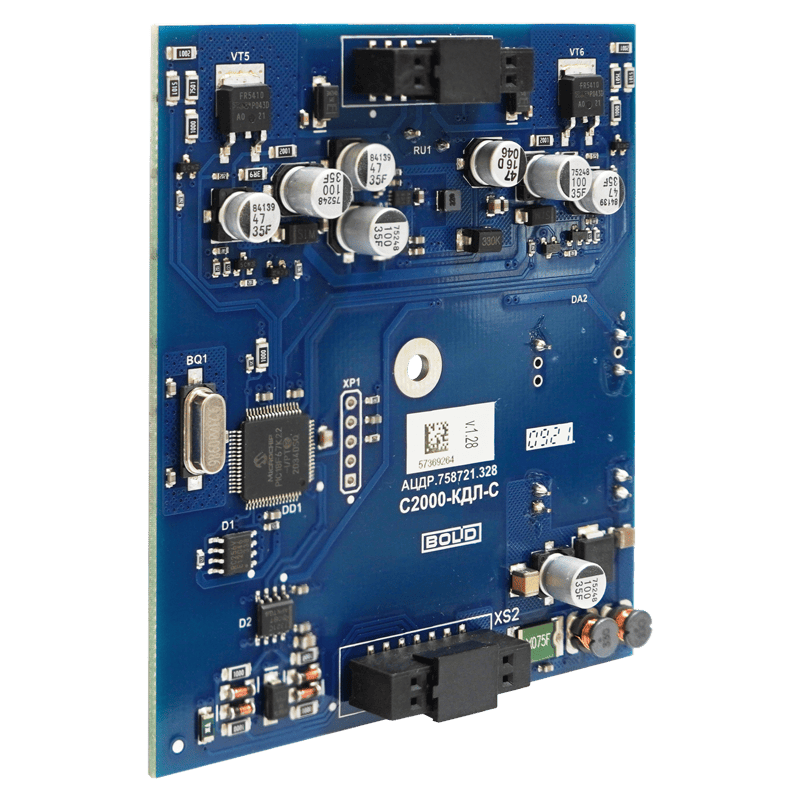

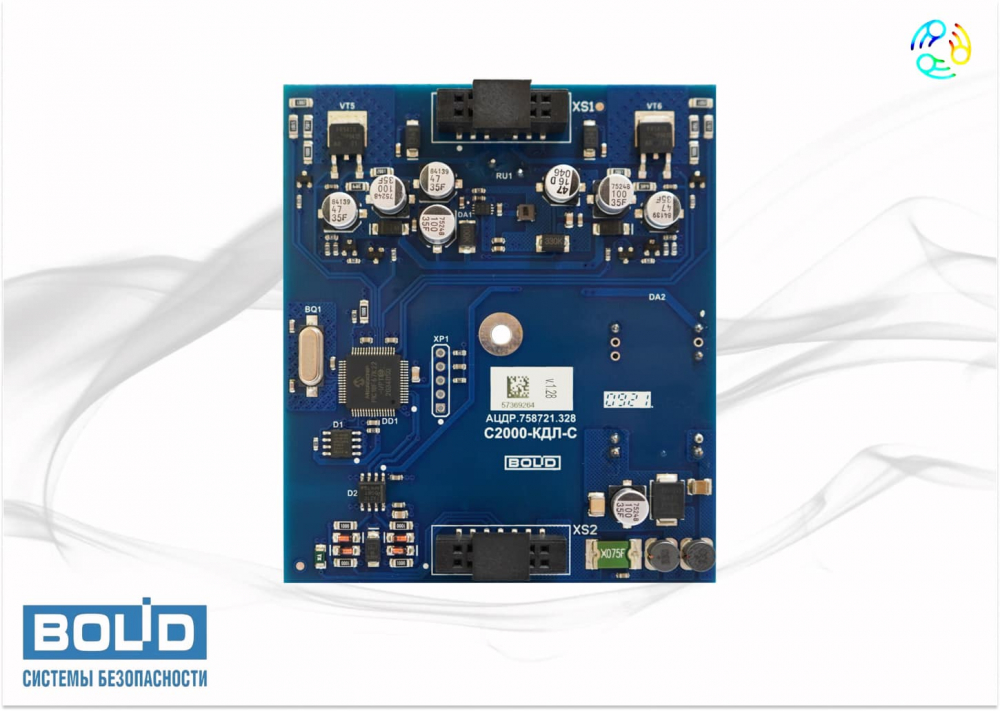

С2000-КДЛ-С: Блок расширения

Описание

С2000-КДЛ-С

блок расширения, предназначенный для применения в составе интегрированной системы охраны "Орион". Устройство используется в качестве модуля расширения в приборе приёмно-контрольном и управления "Сириус" для охраны объектов от пожаров. Оно обеспечивает контроль состояния адресных входов (извещателей), управление адресными выходами и контроль систем противопожарной защиты (оповещения, дымоудаления, огнезадерживания и других исполнительных устройств).

Особенности и преимущества

Работа в составе систем: ИСО "Орион".
Подключение до 127 адресных устройств (АУ).
Кольцевая двухпроводная линия связи с контролем короткого замыкания и обрыва.
Возможность применения изоляторов короткого замыкания "БРИЗ" для локализации короткозамкнутых участков ДПЛС.
Питание подключенных адресных устройств по двухпроводной линии связи.
Совместимость с адресными пожарными извещателями, такими как "ДИП-34А", "С2000-ИПДЛ", "С2000-ИП", "С2000-ИПГ", "ИПР 513-3А", "С2000-Спектрон".
Совместимость с адресными устройствами дистанционного пуска, такими как "УДП 513-3АМ", "С2000-Спектрон-УДП".
Поддержка работы с блоком расширения шлейфов сигнализации "С2000-БРШС-Ex".
Подключение неадресных пожарных извещателей через адресные расширители "С2000-АР1", "С2000-АР2", "С2000-АР8".
Управление исполнительными устройствами через адресные сигнально-пусковые блоки "С2000-СП2", "С2000-СП2 исп.02", "С2000-СП4/24", "С2000-СП4/220".
Работа с адресными радиоканальными пожарными извещателями линейки "С2000Р".
Передача служебных и тревожных сообщений в ППКУП "Сириус".

Технические характеристики

Питание

Количество входов питания: 1.
Напряжение источника питания: от "Сириус".
Ток потребления: максимальное значение не более 180 мА, типовое значение при отсутствии подключённых адресных устройств — 36 мА, при подключенных 127 адресных устройств с потреблением 0,5 мА каждое — 72 мА.

Двухпроводная линия связи (ДПЛС)

Максимальное количество подключаемых адресных устройств (адресов): 127.
Длина ДПЛС при сечении жил проводов: 0,2 мм² (0,5 мм) — не более 160 м, 0,5 мм² (0,8 мм) — не более 400 м, 0,75 мм² (1 мм) — не более 600 м, 1,5 мм² (1,4 мм) — не более 1200 м.
Максимальное активное сопротивление проводов ДПЛС: не более 200 Ом.
Минимальное сопротивление между проводами ДПЛС: не менее 50 кОм.
Максимальное напряжение гальванической изоляции ДПЛС: не более 500 В.

Дополнительные характеристики

Количество зон для группировки входов: 64.
Устойчивость к механическим воздействиям: по ОСТ 25 1099-83, категория размещения 3.
Вибрационные нагрузки: диапазон частот 1–35 Гц, максимальное ускорение 0,5 g (для категории 3).
Диапазон рабочих температур: от –30 до +50 °С.
Масса контроллера: не более 0,07 кг.
Габаритные размеры контроллера: 80 x 93 x 23 мм.
Время непрерывной работы: круглосуточно.
Средняя наработка на отказ в дежурном режиме: не менее 80 000 часов.
Вероятность безотказной работы: 0,98758.
Средний срок службы: 10 лет.
Программирование: с использованием программы UProg.exe.

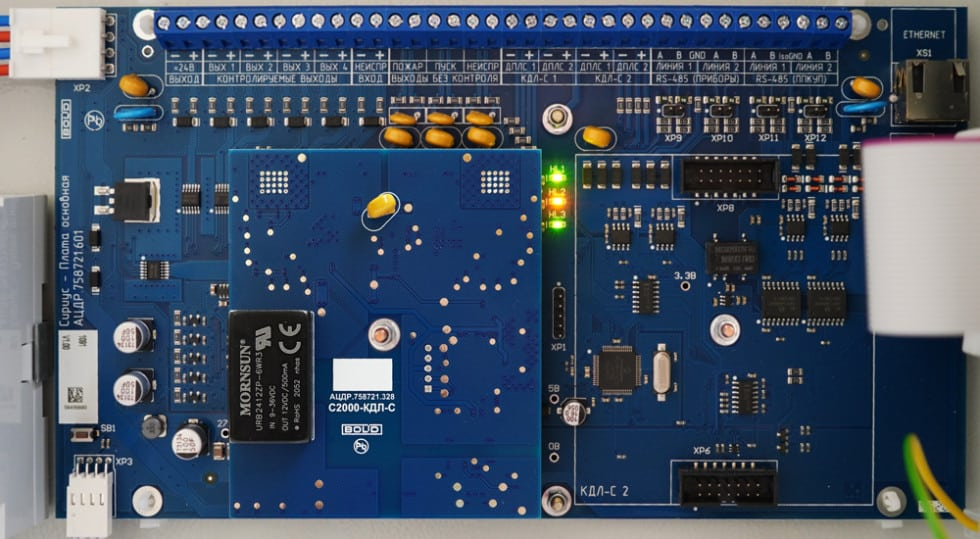

Тип монтажа: размещается внутри ППКУП "Сириус".
