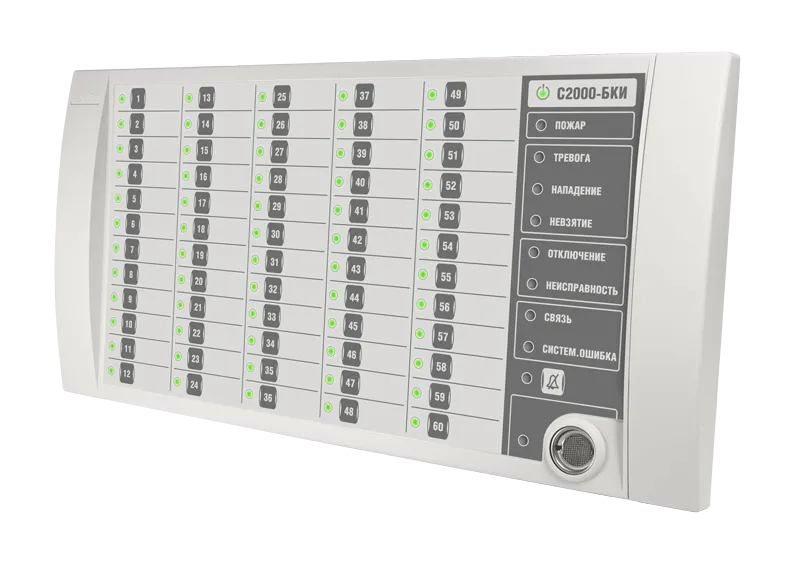

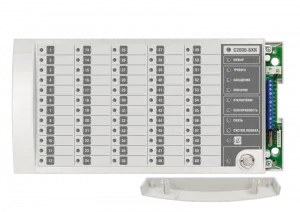

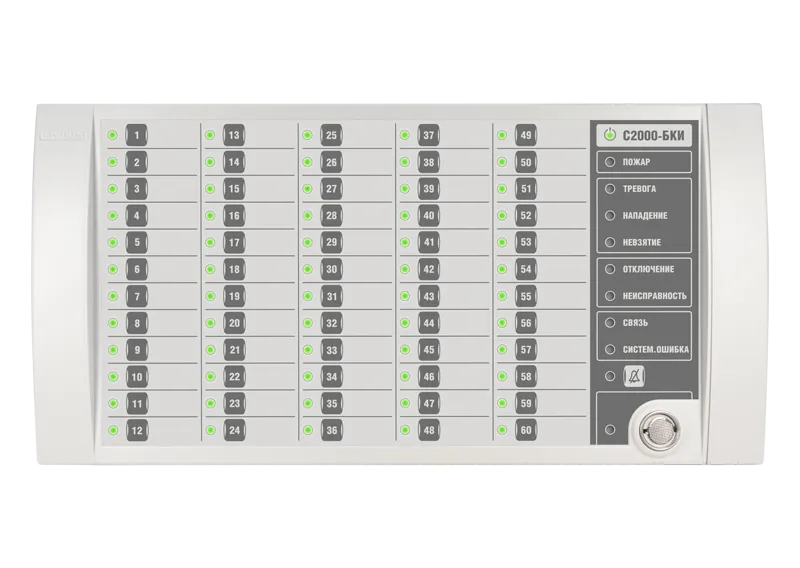

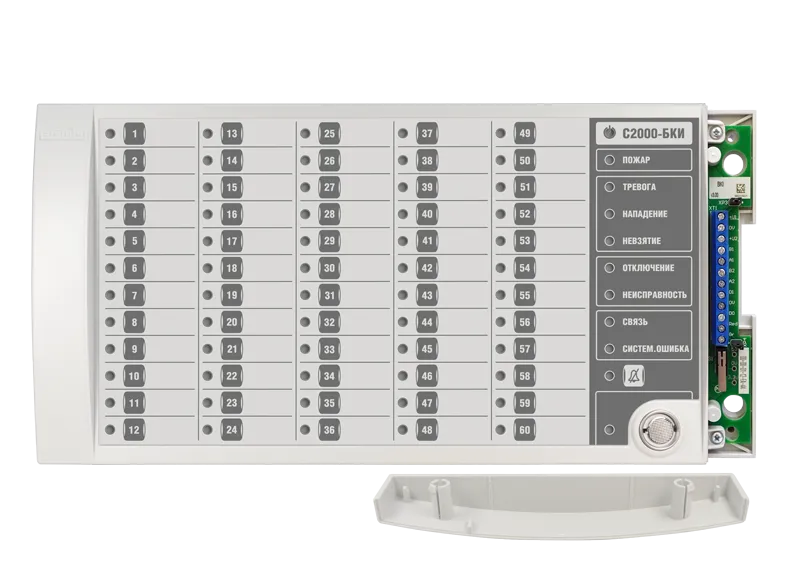

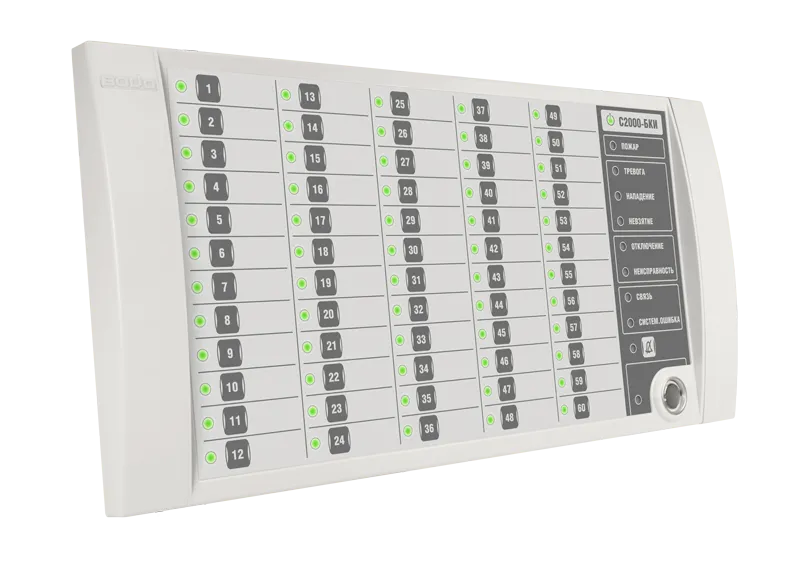

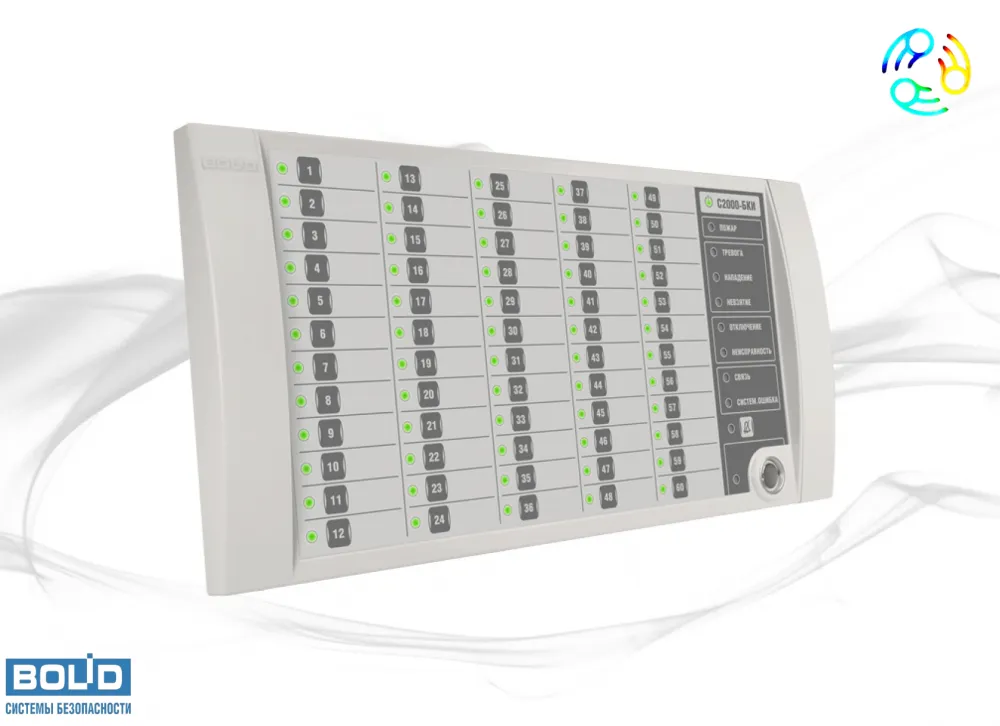

С2000-БКИ Блок индикации с клавиатурой

С2000-БКИ

предназначен для работы в составе ИСО "Орион" совместно с сетевым контроллером (пультом контроля и управления охранно-пожарным "С2000М" или прибором приёмно-контрольным и управления пожарным "Сириус", или их исполнениями). Применяется для обеспечения световой и звуковой индикации состояния разделов, дистанционного взятия на охрану/снятия с охраны разделов охранной и пожарной сигнализации, а также дистанционного управления исполнительными устройствами противопожарного оборудования.

Технические характеристики

Основные функции

• Кнопочное управление 60 разделами (взятие под охрану, снятие с охраны) с возможностью ограничения доступа к функции управления
• Подключение считывателя с интерфейсом Touch Memory для контроля доступа к управлению разделами
• Раздельное отображение на 60 двухцветных индикаторах состояний контролируемых разделов: "Взят", "Взятие", "Снят", "Тревога", "Нападение", "Невзятие", "Пожар", "Внимание", "Неисправность", "Нарушение технолог. ШС", "Норма технолог. ШС", "Протечка", "Повышение/Понижение температуры", "Повышение/Понижение уровня", "Дверь Взломана", "Дверь Заблокирована", "Дверь Открыта/закрыта", "Доступ закрыт/открыт/в норме"
• Отображение на светодиодных индикаторах "Пожар", "Внимание", "Тревога", "Нападение", "Невзятие" и "Неисправность" тревог и неисправностей в прикрепленной к блоку "С2000-БИ SMD" части системы "Орион Про"
• Включение звукового сигнала при получении тревожного сообщения по одному или нескольким контролируемым разделам и возможность его сброса оператором
• Световая индикация 60 двухцветных индикаторов для отображения состояния разделов ИСО "Орион"
• 7 одноцветных индикаторов для отображения наличия тревог и неисправностей в ИСО "Орион"
• Внешний считыватель электронных идентификаторов (ЭИ): 1 вход
• Интерфейс подключаемых считывателей: Dallas Touch Memory
• Управление светодиодами считывателя: одним светодиодом
• Сигнал управления: "+5В КМОП" с ограничением тока при прямом подключении светодиодов на уровне 10 мА
• Встроенный звуковой сигнализатор: есть
• Датчик вскрытия корпуса: микропереключатель
• Коммуникационный порт (для работы в ИСО "Орион"): RS-485, протокол Орион

Параметры

• Напряжение питания: 10,2–28,0 В постоянного тока
• Количество вводов питания: 2
• Потребляемая мощность: не более 3 Вт
• Потребляемый ток:
  • в тревожном режиме: не более 200 мА при напряжении 12 В; не более 100 мА при напряжении 24 В
  • в дежурном режиме (все индикаторы выключены): не более 50 мА при напряжении 12 В; не более 50 мА при напряжении 24 В
• Готовность к работе после включения питания: не более 2 с
• Рабочий диапазон температур: от -30 до +50 °C
• Относительная влажность: до 98% при +25 °C
• Степень защиты корпуса: IP20
• Габаритные размеры: 340x170x27 мм
• Вес блока: не более 0.6 кг
• Средний срок службы: 10 лет
• Программирование блока: программа UProg.exe
• Подключение к ПК: через интерфейс RS-485 с помощью преобразователя интерфейсов
• Тип монтажа: настенный навесной

Применение

Блок индикации с клавиатурой "С2000-БКИ" применяется в составе ИСО "Орион" для обеспечения световой и звуковой индикации состояния разделов, дистанционного управления охраной и противопожарными устройствами. Работает совместно с сетевыми контроллерами, такими как "С2000М" или "Сириус".
