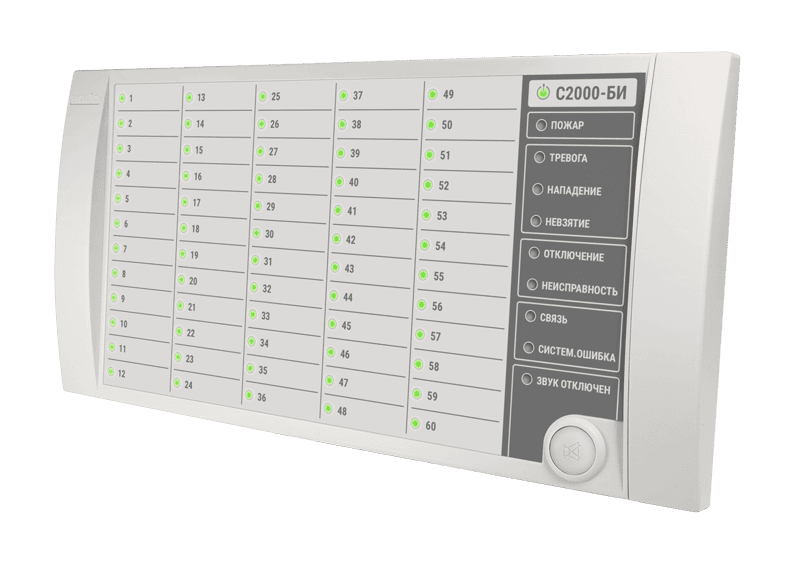

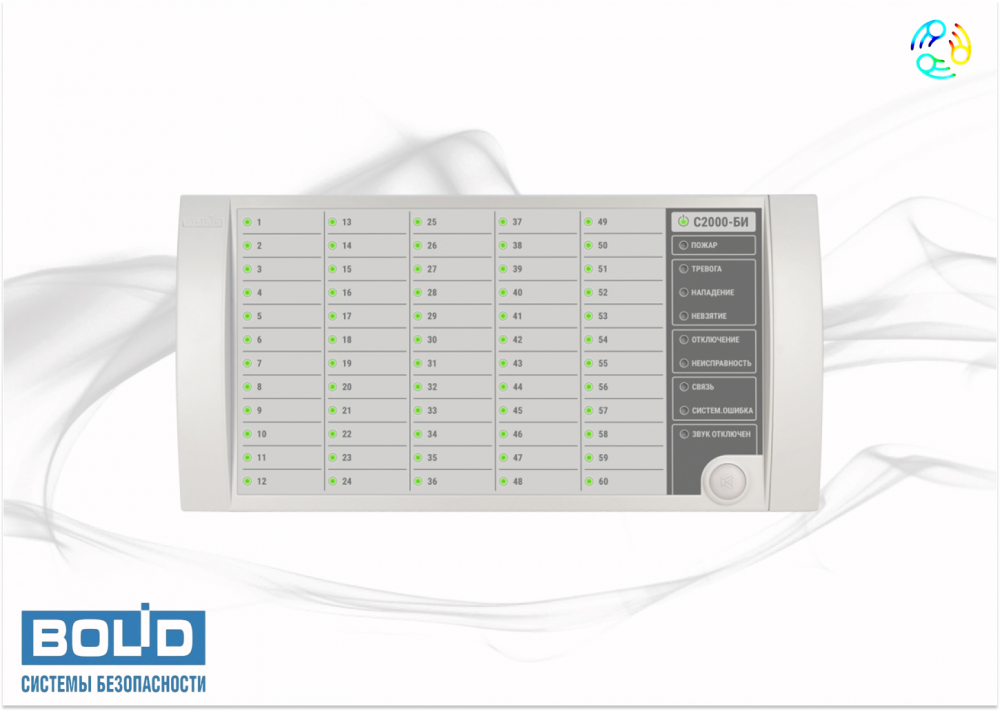

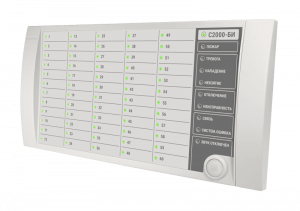

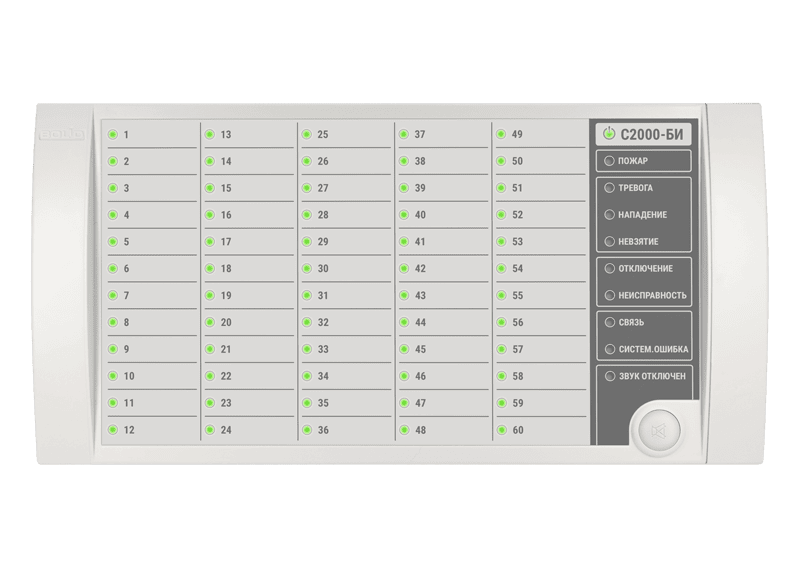

С2000-БИ (2xRS-485) Блок индикации

Блок индикации С2000-БИ (2xRS-485)

предназначен для работы в составе ИСО «Орион» совместно с сетевым контроллером (пультом контроля и управления охранно-пожарным «С2000М» или прибором приемно-контрольным и управления пожарным «Сириус», или их исполнениями). Применяется для обеспечения световой и звуковой индикации состояния разделов пожарной, охранной и технологической сигнализации, а также исполнительных устройств противопожарного оборудования.

Особенности и преимущества

Конструктивные особенности

• Наличие второго резервного интерфейса RS-485.
• Раздельное отображение на 60 двухцветных индикаторах состояний контролируемых разделов: «Взят», «Взятие», «Снят», «Тревога», «Нападение», «Невзятие», «Пожар», «Внимание», «Неисправность», «Нарушение технолог. ШС», «Норма технолог. ШС», «Протечка», «Повышение/Понижение температуры», «Повышение/Понижение уровня», «Дверь Взломана», «Дверь Заблокирована», «Дверь Открыта/закрыта», «Доступ закрыт/открыт/в норме».
• Отображение на светодиодных индикаторах «Пожар», «Внимание», «Тревога», «Нападение», «Невзятие» и «Неисправность» тревог и неисправностей в прикрепленной к блоку «С2000-БИ» части системы «Орион».
• Включение звукового сигнала при получении тревожного сообщения по одному или нескольким контролируемым разделам и возможность его сброса оператором.
• Световая индикация: 60 двухцветных индикаторов для отображения состояния разделов ИСО "Орион".
• 8 одноцветных индикаторов для отображения наличия тревог и неисправностей в ИСО "Орион".
• 1 индикатор для отображения режимов работы блока.
• Встроенный звуковой сигнализатор.
• Датчик вскрытия корпуса: микропереключатель.

Функциональные преимущества

• Коммуникационный порт (для работы в ИСО «Орион»): RS-485, протокол Орион.
• Программирование прибора: программа UProg.exe.
• Подключение к ПК через интерфейс RS-485 с помощью преобразователя интерфейсов.
• Тип монтажа: настенный навесной.

Технические характеристики

Электрические параметры

• Питание блока: от внешнего источника постоянного тока.
• Напряжение питания: 10,2 – 28,4 В постоянного тока.
• Потребляемая мощность: не более 3 Вт.
• Потребляемый ток в тревожном режиме: не более 200 мА при напряжении 12 В; не более 100 мА при напряжении 24 В.
• Потребляемый ток в дежурном режиме (все индикаторы выключены): не более 50 мА при напряжении 12 В; не более 50 мА при напряжении 24 В.
• Готовность к работе после включения питания: не более 2 с.

Физические параметры

• Рабочий диапазон температур: от -30 до +50 °C.
• Относительная влажность: до 98% при +25 °C.
• Степень защиты корпуса: IP20.
• Габаритные размеры: 340х170х27 мм.
• Вес блока: не более 0.6 кг.
• Средний срок службы: 10 лет.
