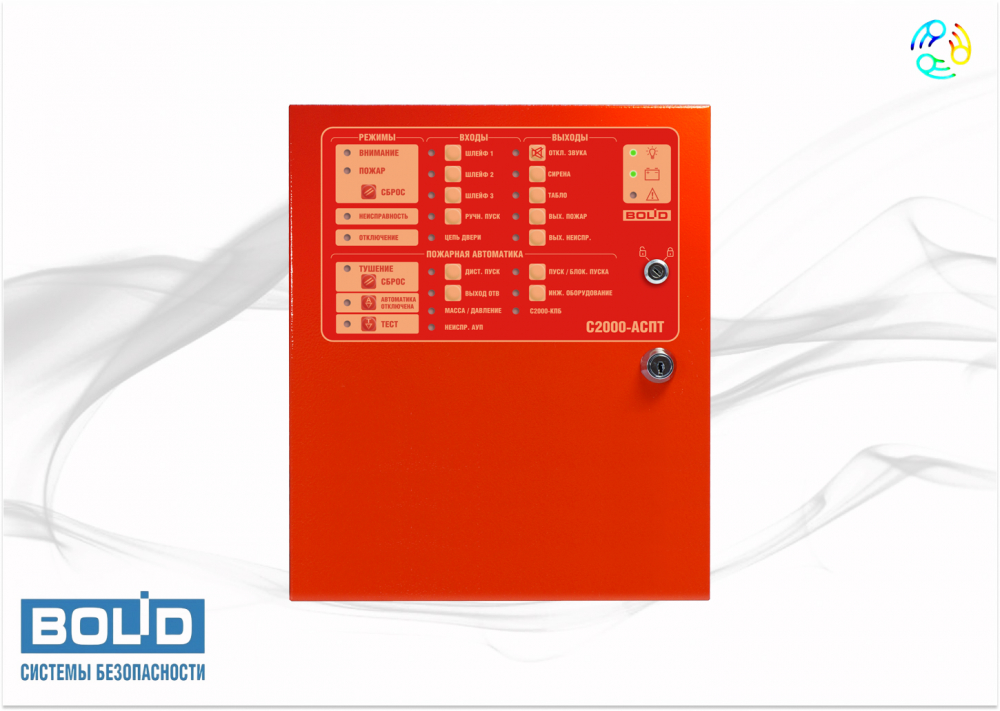

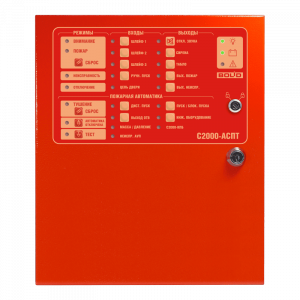

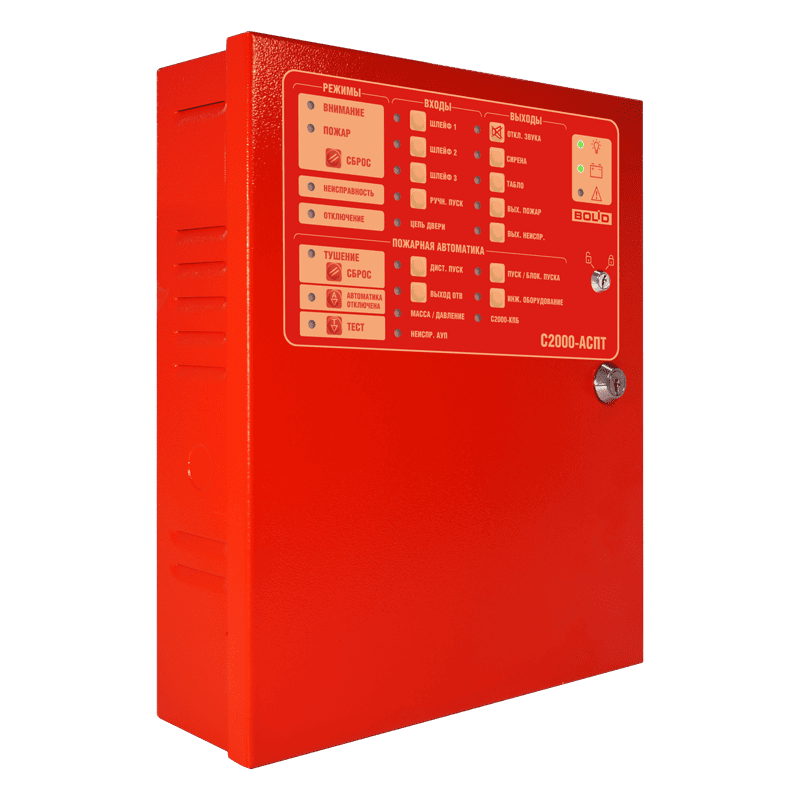

С2000-АСПТ: Прибор приемно-контрольный и управления

Описание

С2000-АСПТ

предназначен для централизованной (в составе системы «Орион») противопожарной защиты объектов промышленного и гражданского назначения по одной зоне порошкового, аэрозольного или газового пожаротушения.

Технические характеристики

Основные параметры

Количество радиальных неадресных пожарных шлейфов сигнализации (ШС): 3
Количество радиальных неадресных контролируемых цепей: 4
Максимальное сопротивление проводов ШС без учёта оконечного сопротивления: 100 Ом
Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй": 50 кОм
Подключаемые к ШС устройства:
- Неадресные пожарные и технологические извещатели с релейным выходом без ограничений
- Неадресные пожарные извещатели, питающиеся от ШС: общий ток потребления извещателей по одному ШС типа 1 - до 3 мА; типа 2 - до 1,2 мА
Напряжение на каждом входе ШС:
- 19 В ÷ 24 В при установленном оконечном резисторе 4,7 кОм±5% и токе потребления извещателей 0 ÷ 3 мА
- 27 ± 0,5 В при обрыве ШС
Ограничение тока в короткозамкнутом ШС: 26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)

Индикация и сигнализация

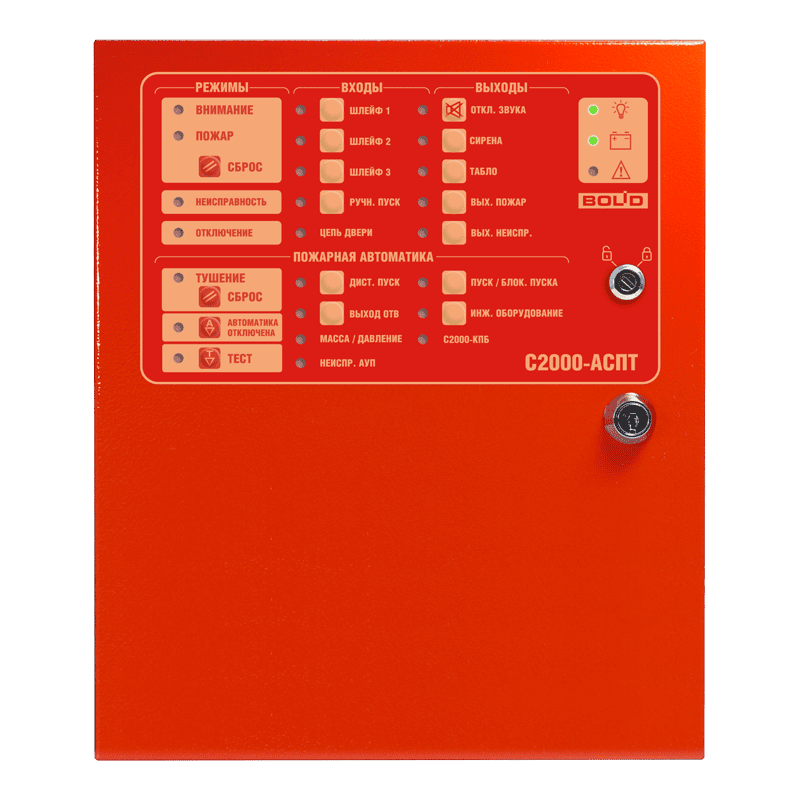

Световая индикация на лицевой панели: 27 светодиодных индикаторов
Встроенный звуковой сигнализатор: не менее 50 дБА на расстоянии 1 м
Датчик вскрытия корпуса: микропереключатель

Коммуникации и управление

Коммуникационный порт (для работы в ИСО «Орион»): RS-485, протокол Орион
Внешний считыватель электронных идентификаторов (ЭИ): 1 вход

Питание

Основное питание: сетевое напряжение от 187 до 242 В (50 Гц ± 5%)
Резервное питание: 2 аккумуляторных батареи, 12 В, 4,5 А·ч
Выход для питания внешних устройств стабилизированным напряжением: (24 ± 2) В/200 мА

Выходы

Контролируемые выходы: 5 шт.
Цепи запуска и управления оповещателями: (24 ± 2) В/1 А (до 2 А в течение 2 с), ток контроля 1,5 мА
Неконтролируемые выходы: 3 шт.
Реле «Пожар», «Неисправность»: 0,1 А/100 В
Реле «NO-NC-COM» (управление вентиляцией, дымоудалением и т.д): 2 А/28V DC

Условия эксплуатации

Рабочий диапазон температур: от 0 до +50 °C
Относительная влажность: до 98% при +25 °C
Степень защиты корпуса: IP30

Габариты и вес

Габаритные размеры: 305×255×95 мм
Масса прибора: не более 6 кг (без аккумуляторной батареи)

Срок службы и программирование

Средний срок службы: 10 лет
Программирование прибора: программа UProg.exe

Особенности и преимущества

Контроль состояния трех неадресных шлейфов пожарной сигнализации, цепи датчиков состояния дверей, цепи устройства дистанционного пуска, цепи контроля выхода огнетушащего вещества (ОТВ), цепи исправности оборудования установки пожаротушения.
Контроль исправности цепей запуска и управления оповещателями на обрыв и короткое замыкание.
Настраиваемая временная задержка перед запуском средств пожаротушения для автоматического и дистанционного (ручного) запуска.
Передача служебных и тревожных сообщений на пульт "С2000М".
Дистанционный запуск и останов средств пожаротушения по команде от "С2000-ПТ" или "С2000М".
Ручной запуск средств пожаротушения от устройств дистанционного пуска.
Ручной (с панели прибора) или дистанционный (командой от пульта "С2000М" или "С2000-ПТ") сброс пожарной тревоги и режима запуска средств пожаротушения.
Автоматический запуск средств пожаротушения при срабатывании двух пожарных извещателей в одном либо в двух шлейфах сигнализации.
Включение звукового и светового пожарного оповещения (сирена, световые табло).
Программируемый релейный выход для управления технологическим оборудованием по любой из внутренних программ управления или от пульта «С2000М» (задвижки системы вентиляции в помещении и др.).
Блокировка автоматического пуска при открытии дверей в защищаемое помещение.
Дистанционное включение (отключение) режима автоматического запуска помощи блока "С2000-ПТ", пульта "С2000М".
Расширение количества пусковых цепей за счёт подключения до 16 контрольно-пусковых блоков «С2000-КПБ» к внутреннему интерфейсу RS-485-2.
