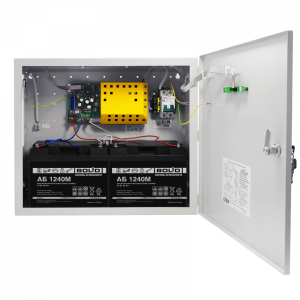

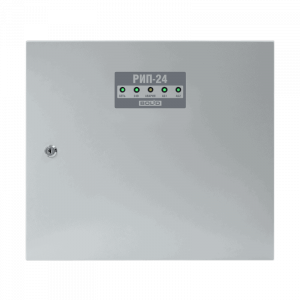

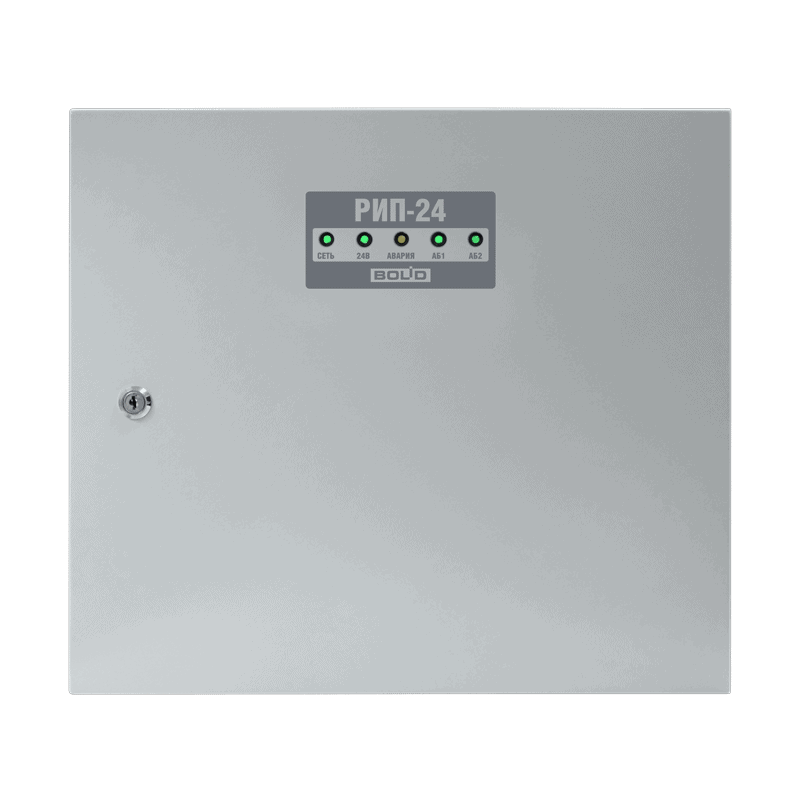

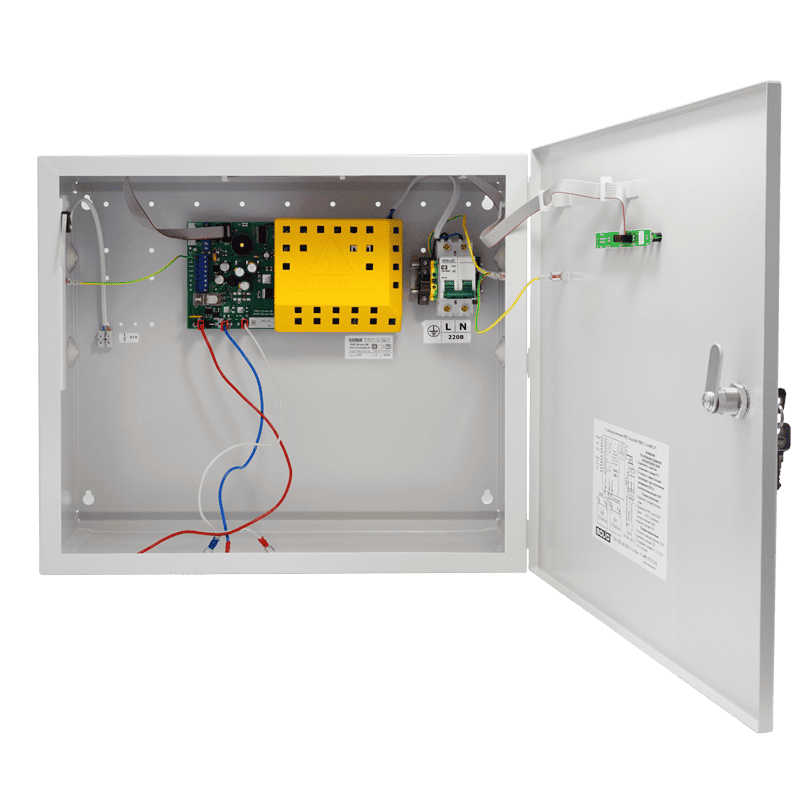

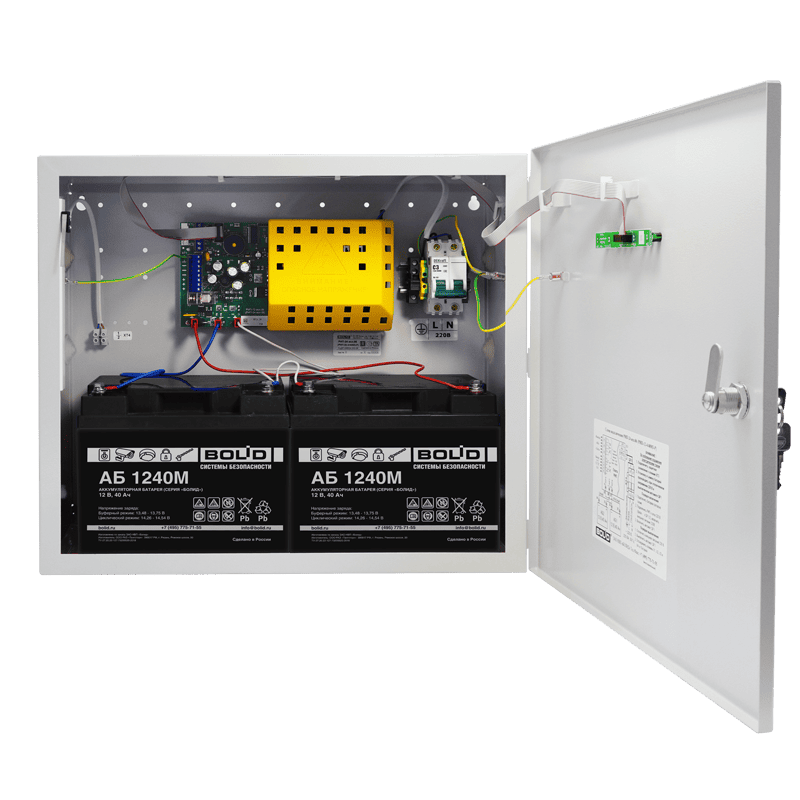

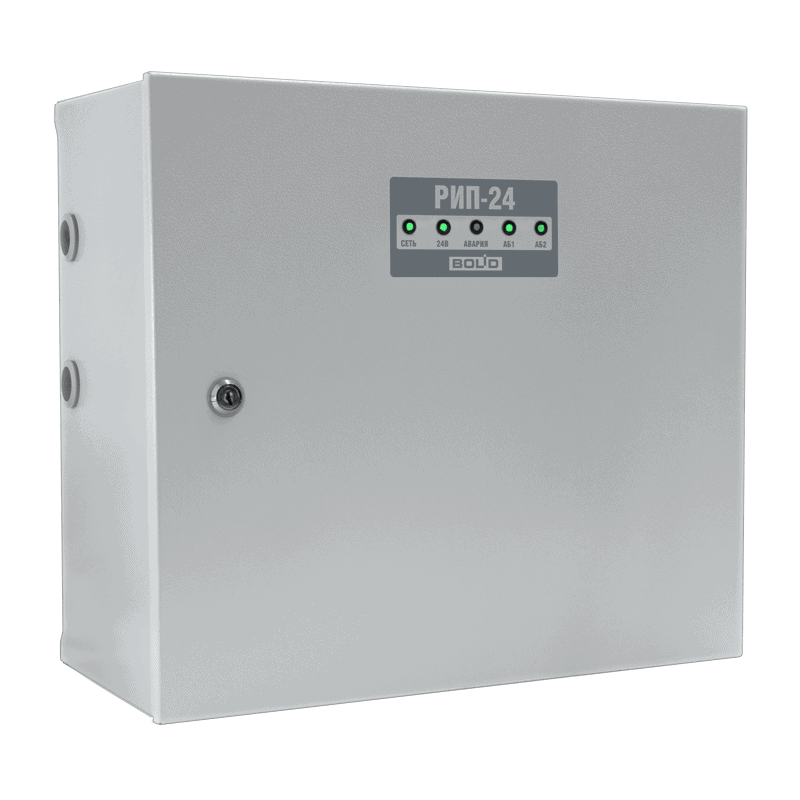

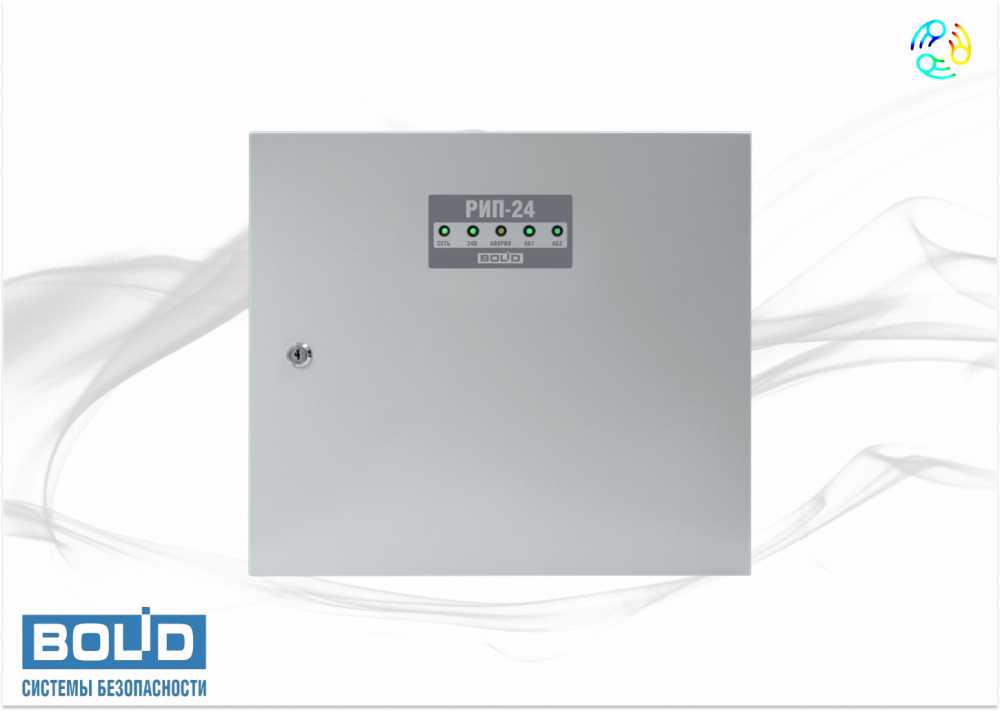

РИП-24 исп.06 (РИП-24-4/40М3-Р) Источник питания резервированный

РИП-24 исп.06 (РИП-24-4/40М3-Р)

предназначен для питания технических средств пожарной автоматики и других слаботочных систем. Обеспечивает длительное время резервирования и надежную защиту оборудования.

Технические характеристики

- Напряжение: 24В
- Ток: 4А (максимальный 5А)
- Емкость АБ: 2*40 А·ч или 2*26 А·ч
- Световая индикация
- Звуковая сигнализация
- Датчик вскрытия корпуса
- Защита: от перенапряжения, от КЗ, от переполюсовки АБ
- Интерфейс: 3 оптоэлектронных диагностических выхода
- Корпус: металлический, степень защиты IP30
- Габариты: 450х400х210 мм
- Масса: 7 кг (без АБ)

Особенности

- Защита с автоматическим восстановлением:
- От превышения выходного напряжения
- От перегрузок по выходу
- От переполюсовки АБ
- От замыкания клемм подключения АБ
- Контроль:
- Сетевого напряжения
- Выходного напряжения
- Напряжения АБ
- Передача информации о неисправностях через реле
- Индивидуальный контроль напряжений на каждой из двух АБ
- Встроенный двухполюсный выключатель сетевого напряжения (автомат защиты)

Световая индикация и звуковая сигнализация

- Наличие сетевого напряжения
- Короткое замыкание или перегрузка по выходу
- Заряд АБ
- Отключение АБ при ее разряде
- Отключение выхода РИП
- Контроль вскрытия корпуса

Релейные выходы

- Количество: 3 (оптореле)
- Максимальные напряжение и ток коммутации: 80 В, 50 мА

Условия эксплуатации

- Рабочий диапазон температур: от -10 до +40 °C
- Относительная влажность: до 90% при +25 °C
- Степень защиты корпуса: IP30

Габариты и вес

- Габаритные размеры: 450х400х210 мм
- Масса: 7 кг (без АБ)

Подключение и монтаж

- Подключение к сети: провод 0,75–6 кв.мм
- Подключение нагрузки: провод 0,5–2,5 кв.мм
- Подключение реле: провод 0,2–2,5 кв.мм
- Подключение датчика вскрытия: провод 0,5–2,5 кв.мм

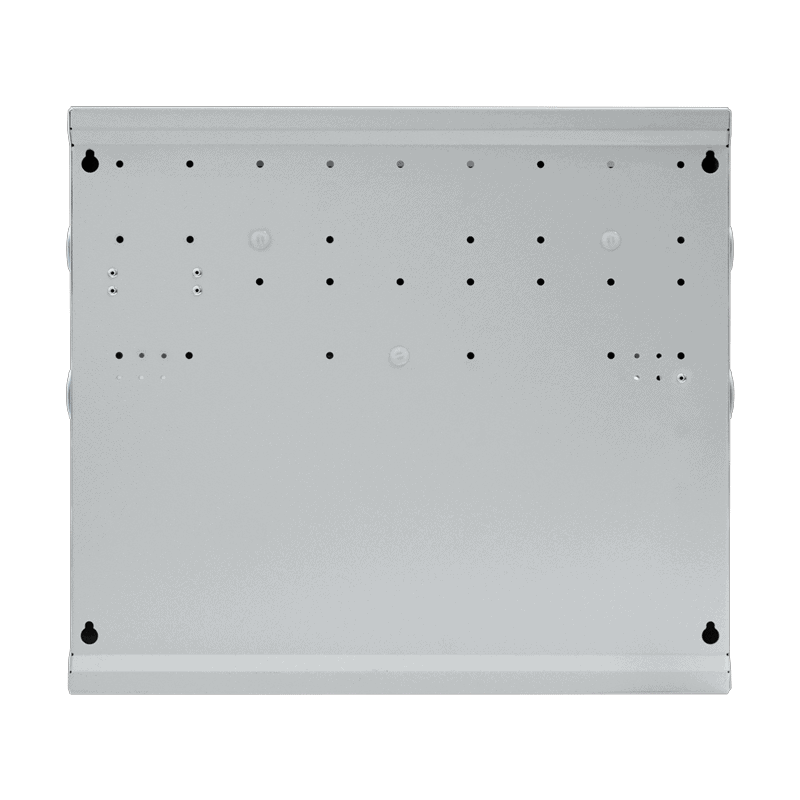

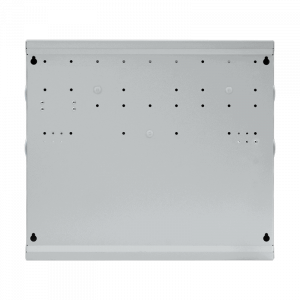

- Тип монтажа: настенный, навесной

Дополнительная информация

- Средний срок службы: 10 лет
- Тип корпуса: металлический, не поддерживающий горение
- Время технической готовности: не более 6 секунд
