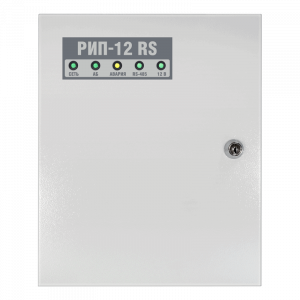

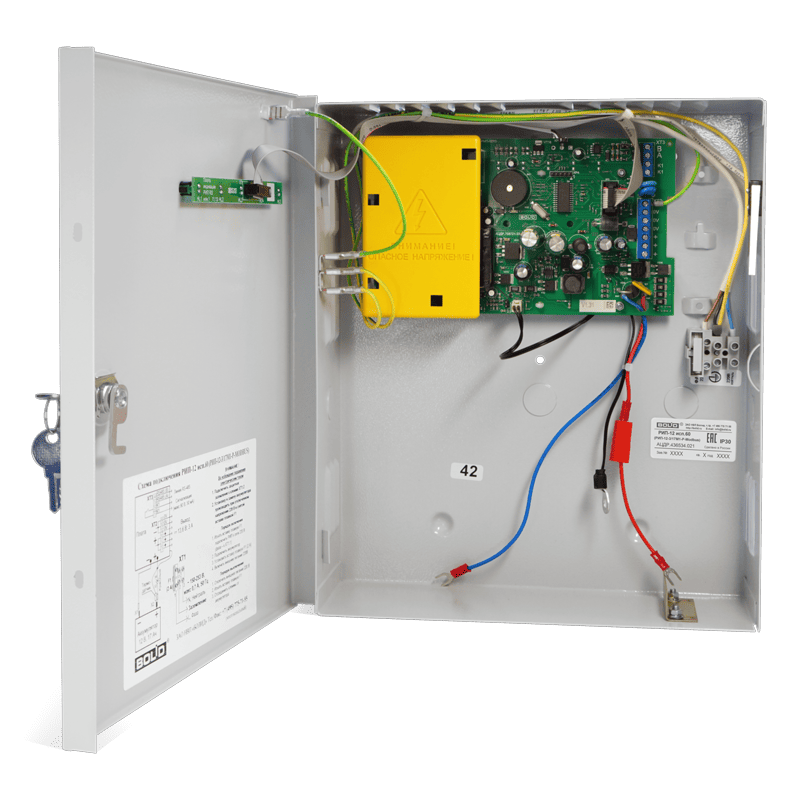

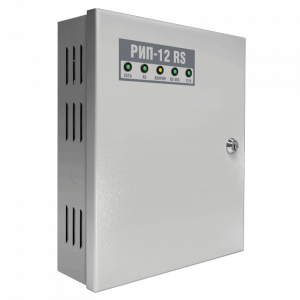

РИП-12 исп.60 (РИП-12-3/17М1-Р-Modbus) Источник питания резервированный

РИП-12 исп.60 (РИП-12-3/17М1-Р-Modbus)

Резервированный источник питания, предназначенный для работы в составе систем автоматизации и диспетчеризации. Используется для питания приборов контроля и управления, датчиков и другого инженерного оборудования. Управление и контроль осуществляются по протоколу Modbus RTU.

Технические характеристики

- Напряжение: 12В
- Ток: 3А (максимальный 4А)
- Емкость АБ: 17Ач
- Интерфейс: RS-485 (протокол Modbus RTU)
- Световая индикация
- Звуковая сигнализация
- Датчик вскрытия корпуса
- Защита: от перенапряжения, от КЗ, от переполюсовки АБ

Передача событий

- "Авария сети" (сетевое напряжение ниже 150 В или выше 253 В)
- "Восстановление сети" (сетевое напряжение в пределах 150–253 В)
- "Перегрузка источника питания"/"Перегрузка источника устранена" (выходной ток более/менее 3,5 А)
- "Неисправность ЗУ"/"Восстановление ЗУ" (ЗУ не обеспечивает/обеспечивает заряд батареи)
- "Неисправность источника питания"/"Восстановление питания" (РИП не обеспечивает/обеспечивает номинальное выходное напряжение)
- "Неисправность батареи" (напряжение на батарее ниже 7 В или не подключена)
- "Ошибка теста АБ" (внутреннее сопротивление батареи выше допустимого)
- "Разряд батареи" (напряжение батареи ниже 11 В при отсутствии сетевого напряжения)
- "Требуется замена батареи" (время наработки батареи истекло)
- "Восстановление батареи" (напряжение батареи выше 10 В)
- "Тревога взлома"/"Восстановление зоны контроля взлома" (корпус РИП открыт/закрыт)
- "Отключение/подключение выходного напряжения"

Измерение и передача данных

- Напряжение в сети
- Напряжение на АБ
- Напряжение на выходе
- Ток нагрузки

Защита с автоматическим восстановлением

- Превышение выходного напряжения
- Перегрузки по входу
- Переполюсовка АБ
- Замыкание клемм подключения АБ

Интеллектуальный контроль АБ

- Автоматическая проверка состояния АБ тестовой нагрузкой
- Измерение емкости АБ
- Расчет времени работы в резервном режиме
- Программируемый таймер-счетчик времени наработки АБ
- Отключение АБ при ее разряде
- Автоматическая регулировка напряжения заряда АБ (термокомпенсация)
- Контроль тока и напряжения зарядного устройства (ЗУ)

Световая индикация и звуковая сигнализация

- Наличие сетевого напряжения
- Выход сетевого напряжения за пределы нормы (ниже 150 В или выше 250 В)
- Наличие или нарушение связи по интерфейсу RS-485
- Короткое замыкание или перегрузка по выходу
- Заряд АБ
- Необходимость замены АБ или технического обслуживания
- Отключение АБ при ее разряде
- Неисправность ЗУ
- Отключение выхода РИП в аварийных ситуациях

Дополнительные функции

- Энергонезависимый буфер событий
- Релейный выход для сигнала "Неисправность"
- Конфигурирование параметров РИП через программу "MProg"

Габариты и вес

- Габаритные размеры: 255х310х95 мм
- Масса: не более 2,5 кг (без батареи), не более 8 кг (с батареей)

Условия эксплуатации

- Рабочий диапазон температур: от -10 до +40 °C
- Относительная влажность: до 93% при +40 °C
- Степень защиты корпуса: IP30

Срок службы и программирование

- Средний срок службы: 10 лет
- Программирование: Программа "MProg"
- Подключение к ПК: Через интерфейс RS-485

Подключение и монтаж

- Тип подключения: Клеммные колодки под винт
- Подключение к сети: провод 0,75–2,5 кв.мм
- Подключение нагрузки: провод 0,5–2,5 кв.мм
- Подключение RS-485, реле К1: провод 0,2–2,5 кв.мм

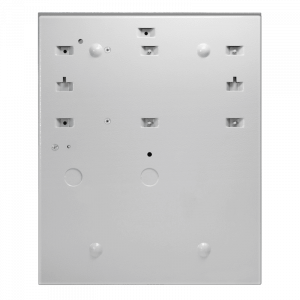

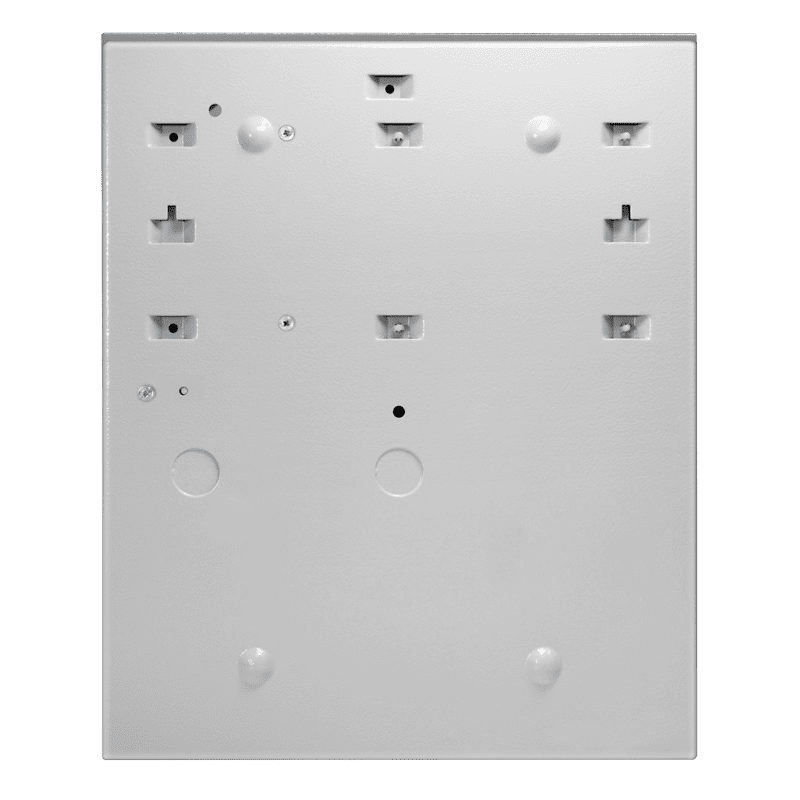

- Тип монтажа: настенный, навесной
