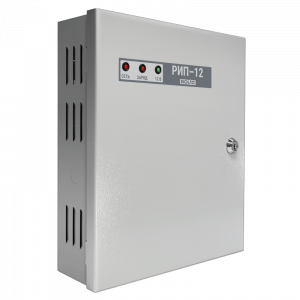

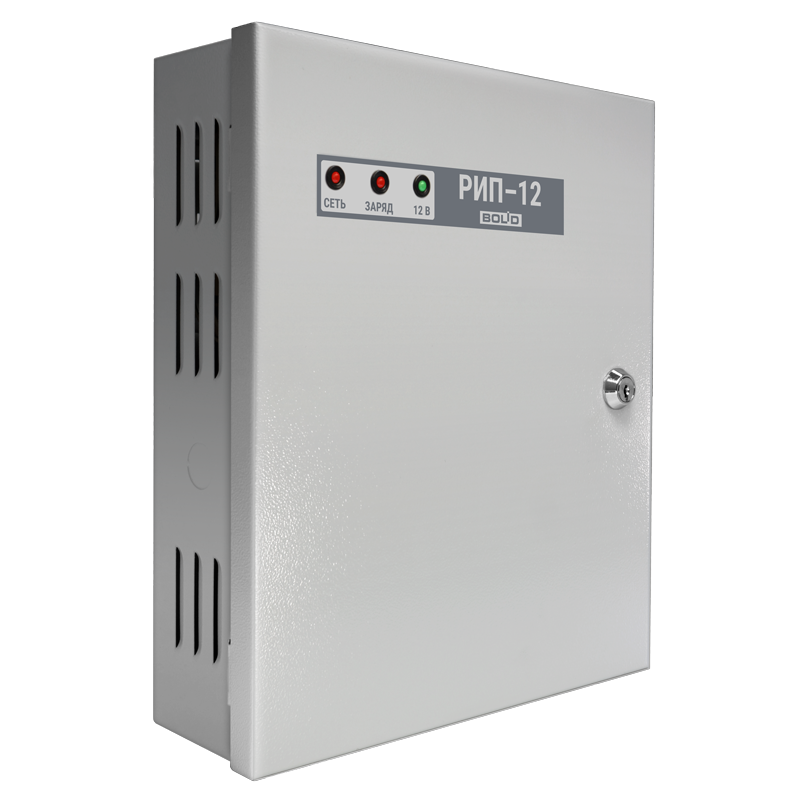

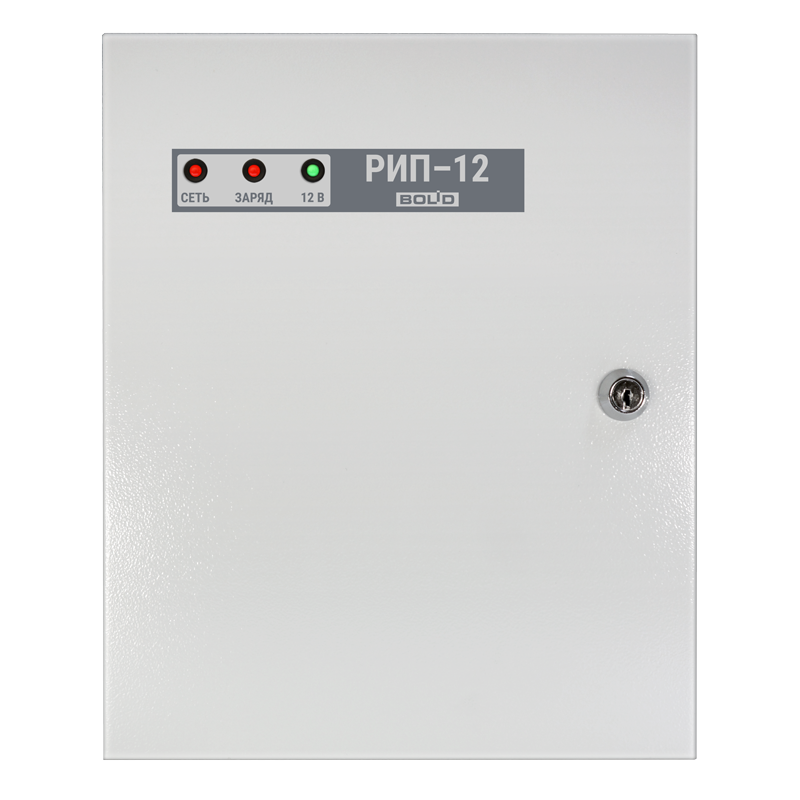

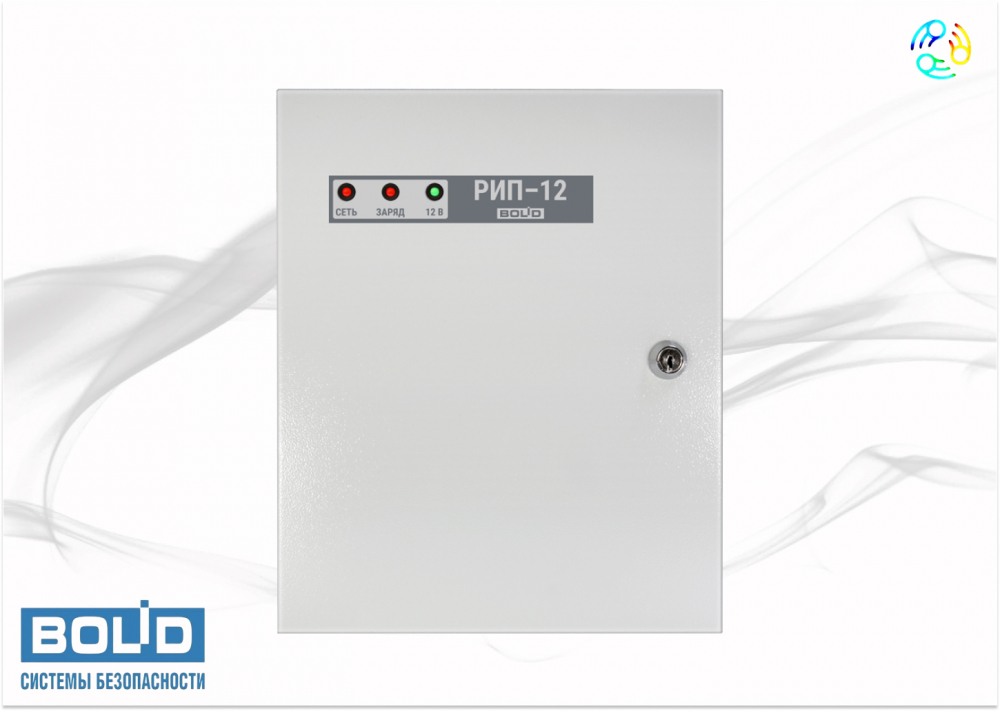

РИП-12 исп.02 (РИП-12-2/7М1) Источник питания резервированный

РИП-12 исп.02

Технические характеристики:

Параметры питания

• Напряжение сети: 150...253 В.
• Выходное напряжение: 13,6±0,6 В (от сети), 10...13,6 В (от АБ).
• Номинальный выходной ток: 2 А.
• Максимальный выходной ток: 3 А (до 2 минут).
• Двойная амплитуда пульсаций выходного напряжения: не более 20 мВ.
• Резервный источник питания: аккумуляторная батарея 12 В (свинцово-кислотная) 7 А·ч.

Особенности и функции

• Защита от переполюсовки аккумуляторной батареи (АБ) и замыкания клемм.
• Рекомендуемый резервный источник питания: аккумуляторные батареи серии "Болид".
• Защита от короткого замыкания или перегрузки по току с полным восстановлением работоспособности после устранения неисправности.
• Контроль напряжения АБ и исправности цепей ее подключения.
• Автоматическое отключение АБ от нагрузки при ее глубоком разряде для сохранения работоспособности.
• Защита от превышения допустимого напряжения на АБ.
• Световая индикация и звуковая сигнализация аварийных состояний.
• Работа на нагрузку с большими пусковыми токами без разряда АБ (например, при включении исполнительных механизмов, АСПТ и т.п.).
• Выход «Авария сети» для дистанционной сигнализации (тип "открытый коллектор").

Дополнительные параметры

• Количество индикаторов: 3.
• Наличие звукового сигнализатора: есть.
• Наличие выхода «Авария сети» (открытый коллектор «ОК»): есть.
• Контроль напряжения АБ, индикация заряда: есть.
• Защита от превышения выходного напряжения: есть.
• Подключение РИП (сечение провода):
  • К сети: 0,75...2,5 мм².
  • К нагрузке: 0,5...2,5 мм².
• Диапазон рабочих температур: от -10 до +40 °C.
• Относительная влажность: до 90% при +25 °C.
• Корпус: металл, степень защиты IP30.
• Габариты: 255х310х95 мм.
• Масса без АБ: не более 2,5 кг.

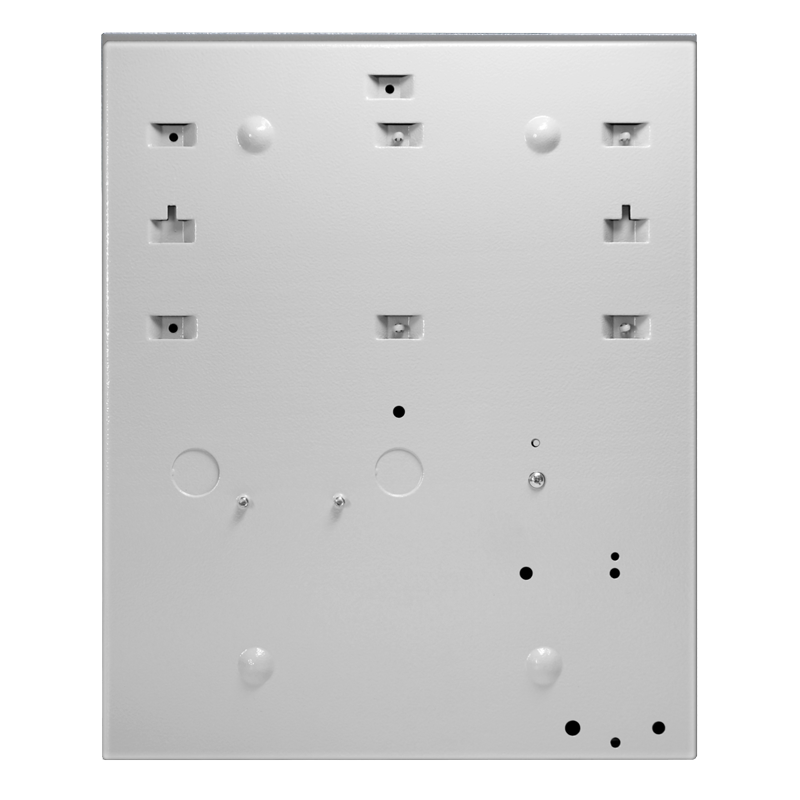

• Тип монтажа: настенный, навесной.
• АКБ в комплект поставки не входит!
