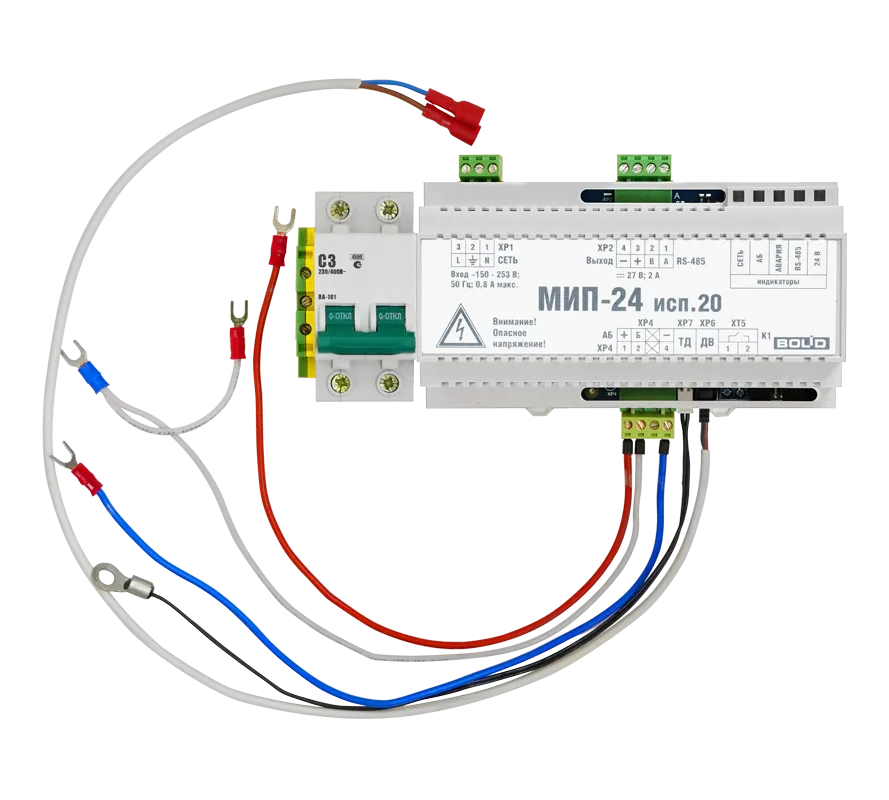

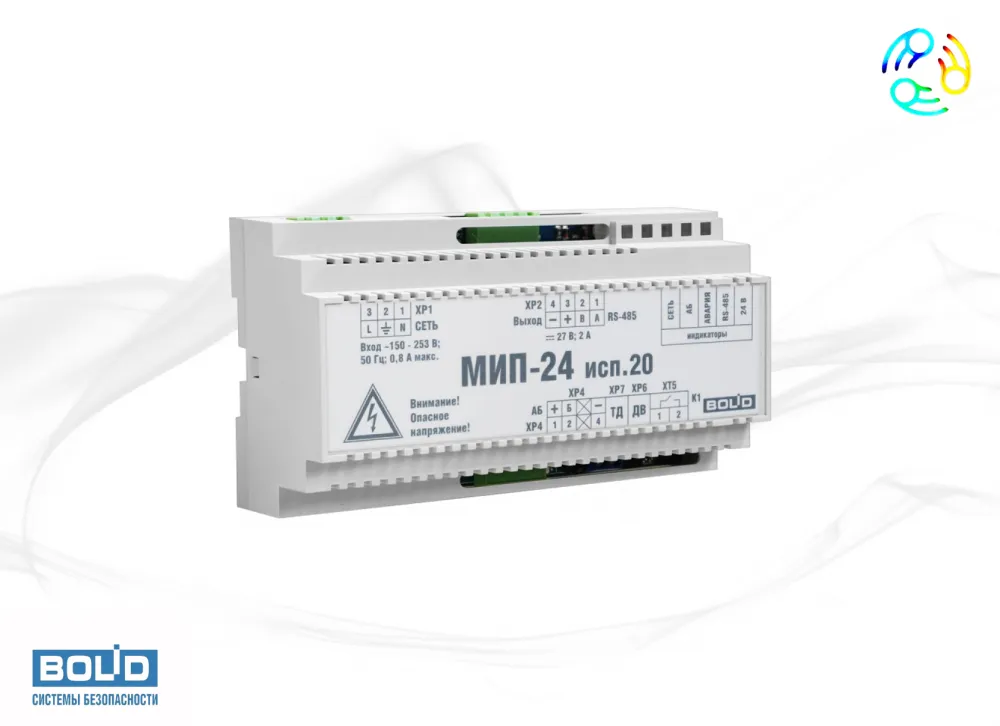

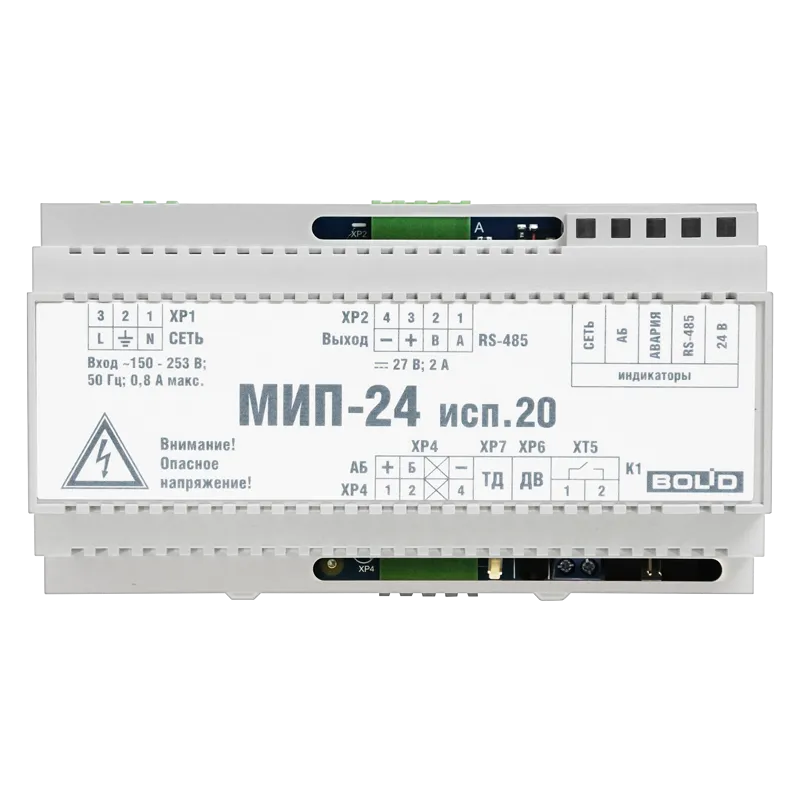

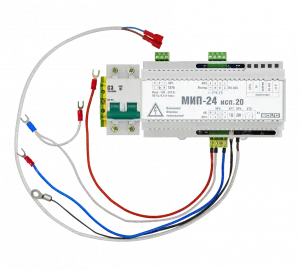

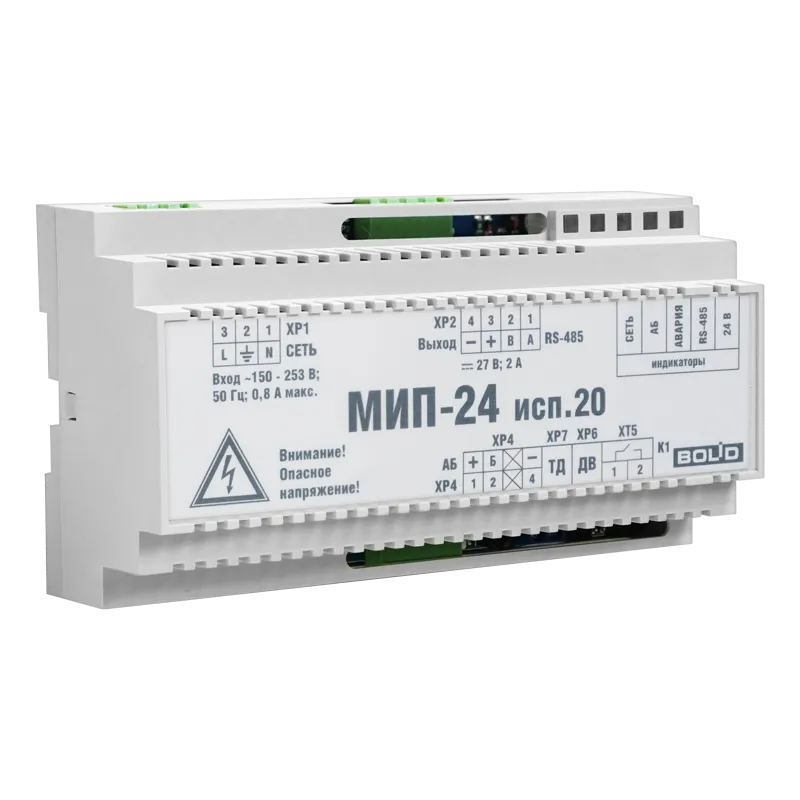

МИП-24 исп.20 Модуль источника питания

МИП-24 исп.20

предназначен для размещения в монтажных устройствах с установкой на DIN-рейку и обеспечивает резервированным питанием средства пожарной автоматики, извещатели, приборы ОПС, СКУД и другие устройства. Передача событий осуществляется на пульт "С2000М", "С2000М исп.02", ППКУП "Сириус" или АРМ "Орион Про".

Технические характеристики

Основные функции

• Передача событий на пульт:
  • "Сброс прибора" (при включении питания МИП)
  • "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В)
  • "Восстановление сети" (сетевое напряжение питания в пределах 150250 В)
  • "Перегрузка источника питания" (выходной ток МИП более 2,2 А)
  • "Перегрузка источника устранена" (выходной ток МИП менее 2,2 А)
  • "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батарей в заданных пределах)
  • "Восстановление ЗУ" (ЗУ обеспечивает напряжение и ток для заряда батарей в заданных пределах)
  • "Неисправность источника питания" (при подключённом сетевом напряжении МИП не обеспечивает номинальное выходное напряжение)
  • "Восстановление питания" (при подключённом сетевом напряжении МИП обеспечивает номинальное выходное напряжение)
  • "Неисправность батареи" (напряжение на любой из батарей ниже 7 В или не подключены)
  • "Ошибка теста АБ" (внутреннее сопротивление батарей выше предельно допустимого требуется замена или техническое обслуживание)
  • "Разряд батареи" (напряжение на батареях ниже 22 В при отсутствии сетевого напряжения)
  • "Требуется обслуживание" (время наработки батарей истекло, требуется заменить батареи)
  • "Восстановление батареи" (напряжение на батареях выше 20 В, заряд батареи возможен)
  • "Тревога взлома" (размыкание контактов датчиков вскрытия)
  • "Восстановление зоны контроля взлома" (контакты датчика вскрытия замкнуты более 30 секунд)
  • "Отключение выходного напряжения" (МИП отключил выходное напряжение при отсутствии напряжения в сети и разряде батарей)
  • "Подключение выходного напряжения" (МИП подключил выходное напряжение при появлении напряжения в сети после разряда батарей)
• Измерение и передача данных по запросу:
  • напряжения в сети
  • напряжения на АБ
  • напряжения на выходе
  • тока нагрузки
• Расширенный диапазон входного напряжения сети
• Защита с автоматическим восстановлением работоспособности от:
  • превышения выходного напряжения
  • перегрузок по выходу
  • "переполюсовки" АБ
  • замыкания клемм подключения АБ
• Интеллектуальный контроль аккумуляторной батареи и управление ее зарядом:
  • автоматическая проверка состояния АБ тестовой нагрузкой
  • измерение емкости АБ
  • расчет времени работы в резервном режиме с учетом реального тока нагрузки
  • программируемый таймер-счетчик времени наработки АБ
  • отключение АБ при ее разряде и превышении допустимого напряжения
  • автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса
  • контроль тока и напряжения зарядного устройства (ЗУ)
• Световая индикация и звуковая сигнализация:
  • наличие сетевого напряжения на входе
  • выход сетевого напряжения за пределы нормы (менее 150 В или более 250 В)
  • наличие или нарушение связи по интерфейсу RS-485
  • короткое замыкание или перегрузка по выходу
  • заряд АБ
  • необходимость замены АБ или проведения технического обслуживания
  • отключение АБ при её разряде
  • неисправность ЗУ
  • отключение выхода РИП в аварийных ситуациях
• Энергонезависимый буфер событий
• Релейный выход для сигнала "Неисправность"
• Конфигурирование параметров МИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UPROG
• Корпус на DIN-рейку, встроенные светодиодные индикаторы и звуковой сигнализатор
• Комплект поставки включает в себя кабели термодатчика, датчика вскрытия, подключения АБ, а также автоматический выключатель

Параметры

• Напряжение сети: (150...253) В
• Выходное напряжение:
  • при питании от сети: (27,2±0,6) В
  • при питании от АБ: (19...27) В
• Номинальный выходной ток: 2 А
• Максимальный выходной ток (до 2-х минут): 2,2 А
• Максимальная потребляемая от сети мощность / ток: 120 ВА / 0,8 А
• Собственный ток потребления от АБ: не более 40 мА
• Емкость АБ: 17 А·ч (2 шт. 12 В)
• Встроенная светодиодная индикация: "СЕТЬ", "24В", "АБ", "АВАРИЯ", "RS-485"
• Встроенный звуковой сигнализатор: есть
• Интерфейс: RS-485, протокол Орион
• Буфер событий: 95 событий
• Релейный выход ("Неисправность"): 1 шт., оптореле
• Максимальные напряжение и ток коммутации реле: (80 В, 50 мА)
• Рабочий диапазон температур: от -10 до +40 °C
• Относительная влажность: до 93% при +25 °C
• Степень защиты корпуса: IP20
• Габаритные размеры: 156х86х58 мм
• Вес МИП: не более 0,5 кг
• Средний срок службы: 10 лет
• Программирование МИП: Программа UProg.exe
• Подключение к ПК при программировании: Через интерфейс RS-485 с помощью преобразователя интерфейсов
• Тип подключения к МИП: Клеммные колодки под винт
• Подключение к сети: провод 0,752,5 кв.мм
• Подключение нагрузки: провод 0,52,5 кв.мм
• Подключение RS-485, реле К1: провод 0,21,5 кв.мм
• Тип монтажа: на DIN-рейку

Применение

МИП-24 исп.20 Модуль источника питания применяется для обеспечения резервированным питанием средств пожарной автоматики, извещателей, приборов ОПС, СКУД и других устройств.

Руководство по эксплуатации
