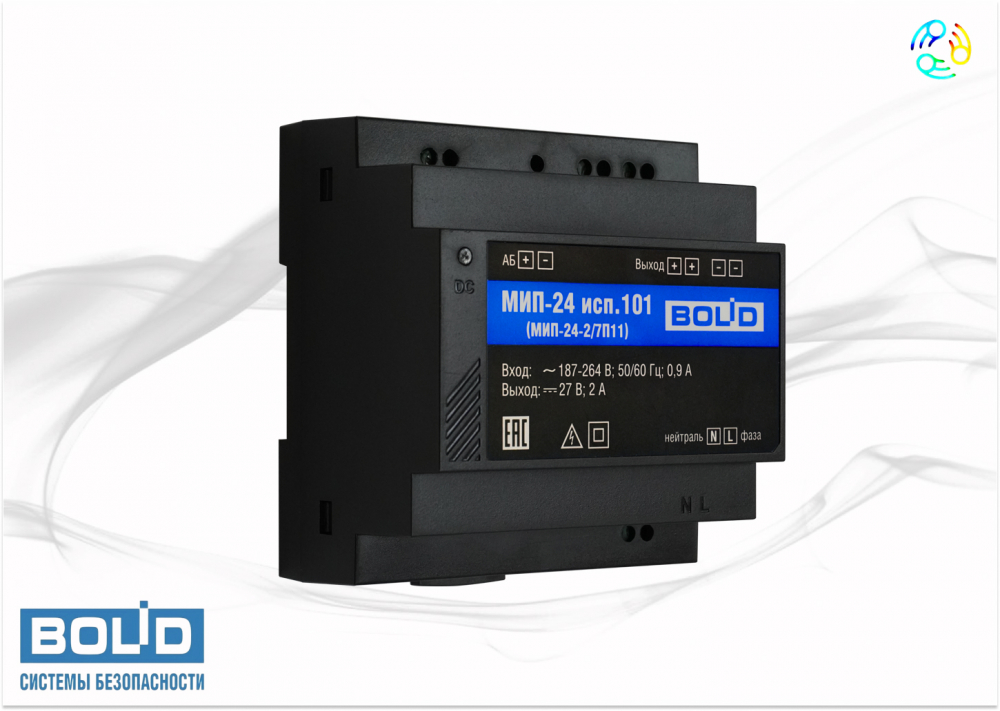

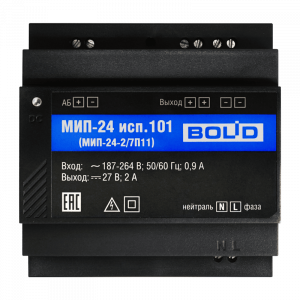

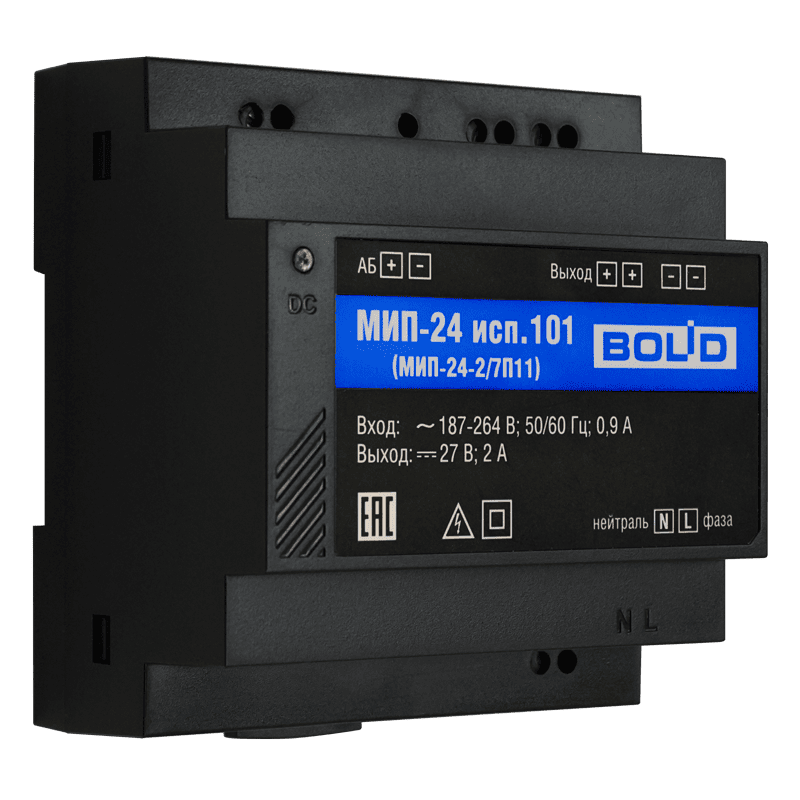

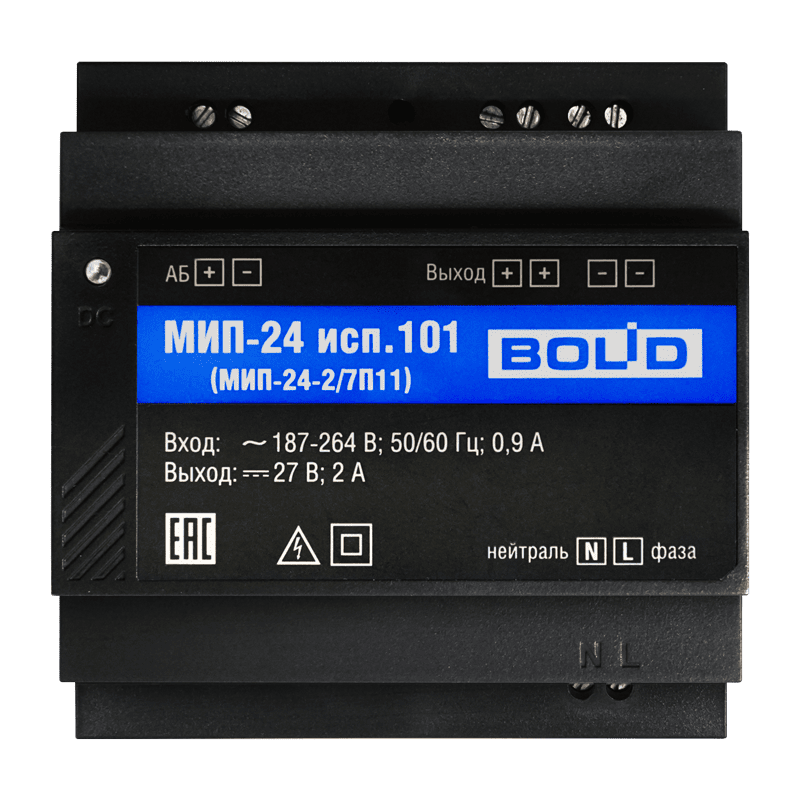

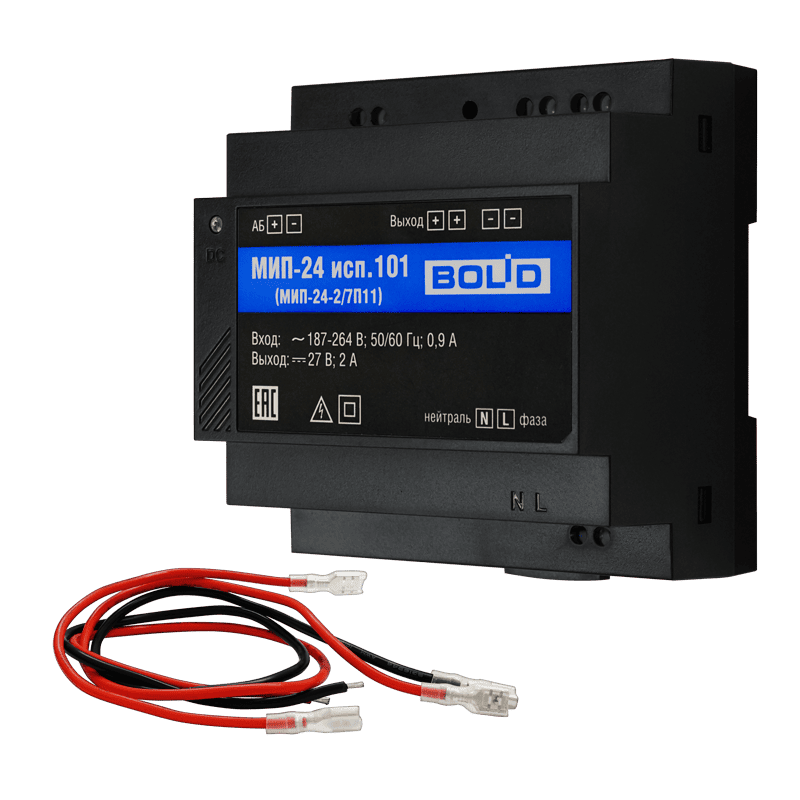

МИП-24 исп.101 Модуль источника питания

Модуль источника питания МИП

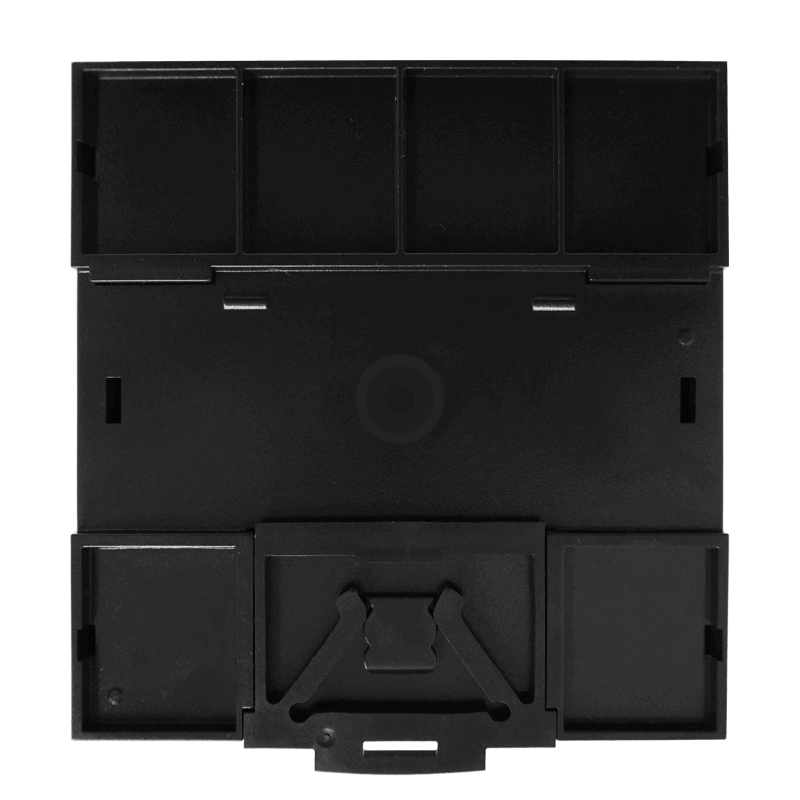

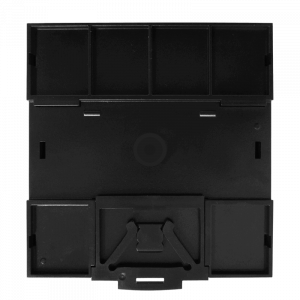

предназначенный для питания оборудования промышленной и бытовой автоматики, измерительного оборудования, телекоммуникационных систем, систем контроля доступа и видеонаблюдения, требующих резервного электропитания с напряжением 24 В постоянного тока. МИП предназначен для размещения внутри монтажных устройств (шкафы, боксы и пр.) на DIN-рейку.

Основные характеристики

• Тип устройства: Источник вторичного электропитания резервированный
• Световая индикация: "Наличие сети", "Состояние АКБ", "Нагрузка"
• Напряжение питания: 187-264 В (от сети переменного тока)
• Потребляемый ток: 0.035 А (при питании от резервного источника питания)
• Выходное напряжение:
  • при питании от сети переменного тока: 27±2% В
  • при питании от аккумуляторной батареи: 27.2-20 В
• Величина пульсаций выходного напряжения: не более 100 мВ (при номинальном токе нагрузки)
• Максимальный выходной ток: 2.5 А (при наличии основного питания)

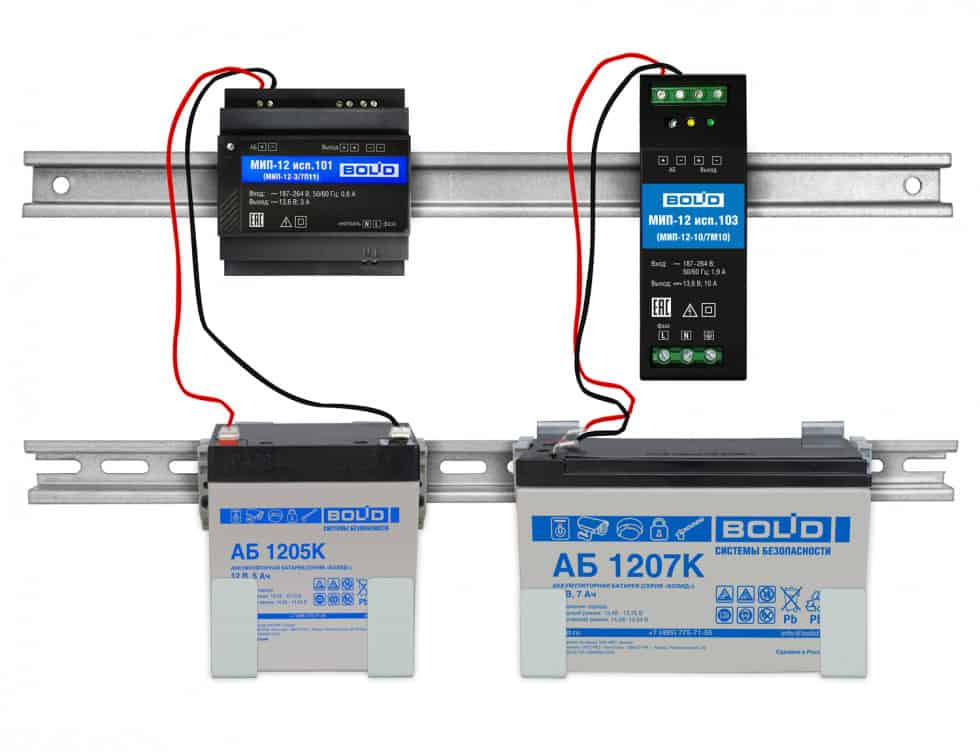

• Тип используемого аккумулятора: 12 В, 4.5-12 Ач
• Количество аккумуляторов: 2 шт.

Функции защиты

• Защита от короткого замыкания
• Защита аккумулятора от глубокого разряда

Дополнительные параметры

• Ток заряда аккумуляторной батареи: 0.25 А
• Степень защиты: IP20
• Диапазон рабочих температур: от -20 до +45 °C
• Габаритные размеры: 89.5х95х56 мм
