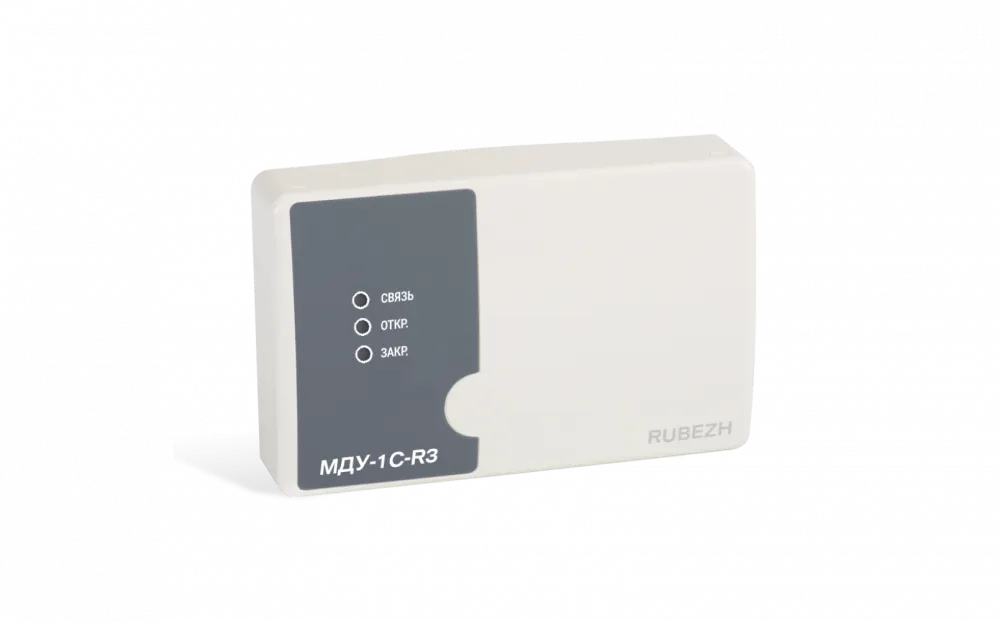

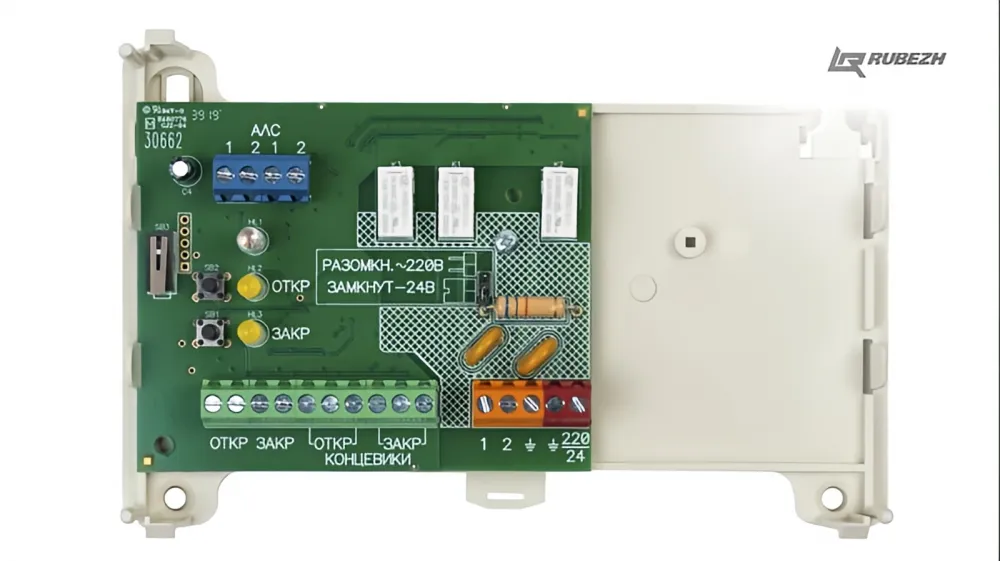

МДУ-1С-R3 Модуль дымоудаления

МДУ-1C-R3

МДУ-1С-R3 предназначен для управления заслонкой клапана в ручном режиме с выносных кнопок управления или в автоматическом режиме с приемно-контрольного прибора. Работает в составе адресной системы под управлением приемно-контрольного прибора "Рубеж", обеспечивающим в АЛС обмен в протоколе R3

Назначение

предназначен для управления заслонкой клапана дымоудаления или огнезадерживающего клапана. Он обеспечивает работу в автоматическом и ручном режимах, а также контроль состояния клапана и цепей управления.

Особенности

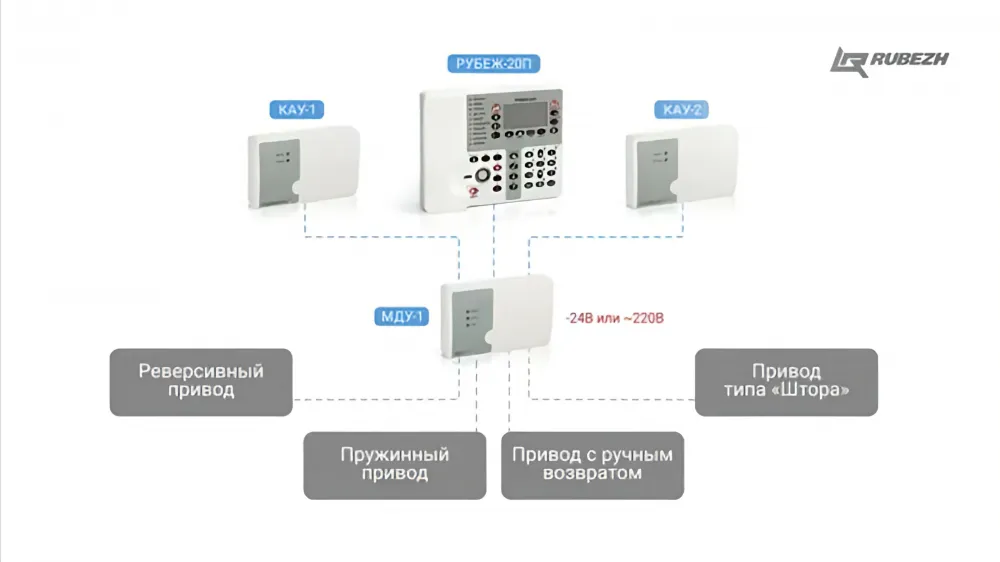

• Управление реверсивным электромеханическим приводом, электромеханическим приводом с возвратной пружиной и электромагнитным приводом с ручным возвратом заслонки;
• Коммутация напряжения питания 24 В постоянного тока или 230 В переменного тока;
• Контроль положения заслонки клапана с помощью концевых выключателей;
• Передача информации о состоянии модуля и привода на приемно-контрольный прибор;
• Контроль цепей концевых выключателей, обмоток электропривода и внешних кнопок ручного управления;
• Светодиодная индикация режимов работы, положения заслонки и наличия связи с прибором;
• Возможность установки на DIN-рейку с помощью крепежной планки.

Технические характеристики МДУ-1C-R3

• Напряжение питания, В: 24 В; 220 В;
• Ток потребления от АЛС, мА, не более: 0.6;
• Коммутируемый ток при напряжении 24 В, А, не более: 5;
• Коммутируемый ток при напряжении 230 В, А, не более: 5;
• Количество управляемых клапанов: 1;
• Длина цепей концевых выключателей привода и цепей кнопок локального управления, м, не более: 30;
• Степень защиты оболочки: IP30;
• Масса, г, не более: 220;
• Габаритные размеры, мм:
  • ширина: 170;
  • высота: 108;
  • глубина: 42;
• Средний срок службы, лет: 10;
• Диапазон рабочих температур, °С: от -25 до +55.
