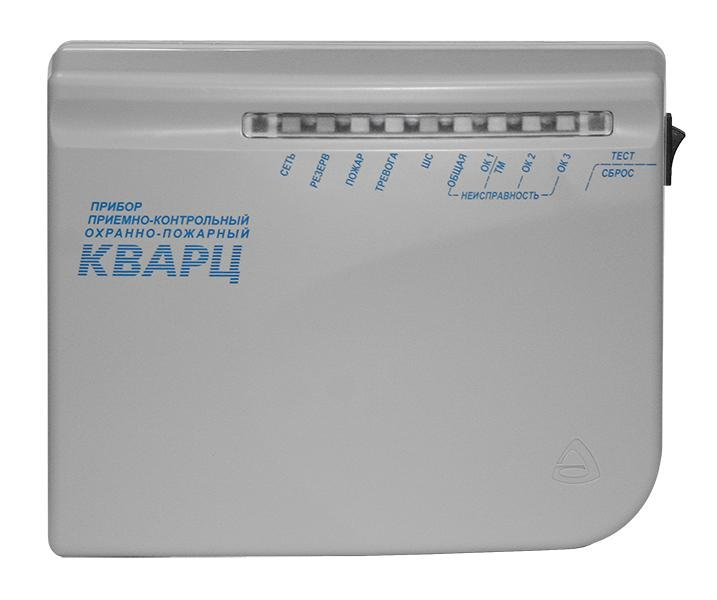

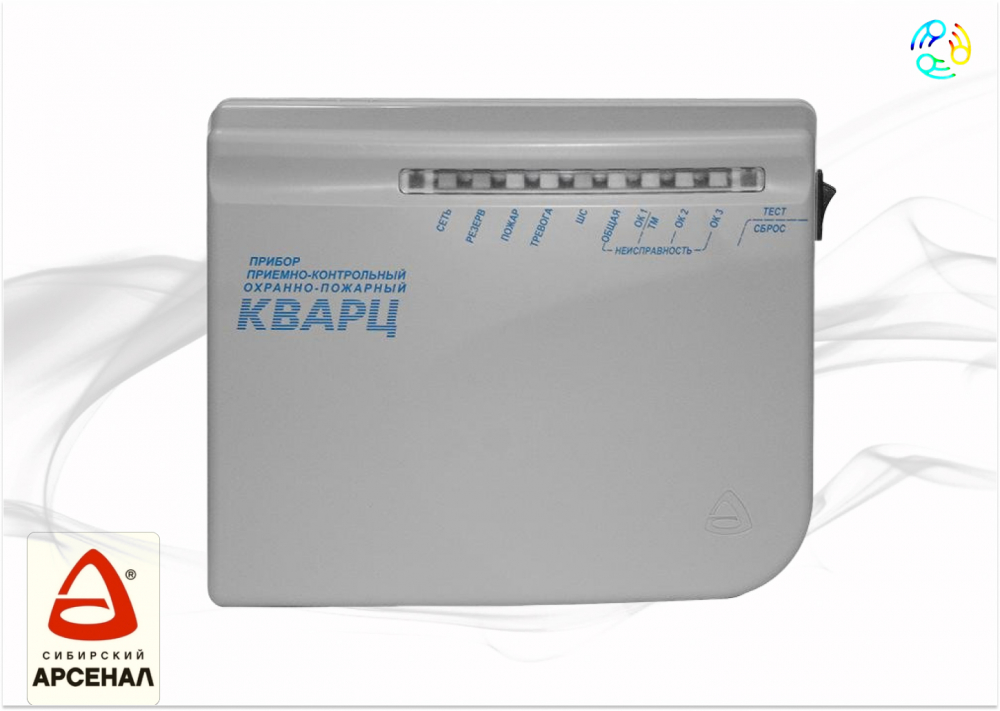

Кварц Прибор приемно-контрольный охранно-пожарный

Кварц

предназначен для обеспечения на малых и средних объектах автономной и централизованной охранной или пожарной сигнализации. Устройство ставится на охрану и снимается с охраны с помощью электронных ключей Touch Memory или переключателя. Режим работы прибора выбирается установкой перемычек на плате.

Особенности и преимущества

• 1 шлейф сигнализации (ШС) для подключения охранных и пожарных извещателей.
• Управление режимами работы с помощью ключей Touch Memory или переключателя.
• Электронная защита от глубокого разряда аккумулятора для продления его срока службы.
• 3 выхода типа "Открытый коллектор" и 3 выхода типа "Сухой контакт".
• Встроенная защита от перегрузки по току.

Технические характеристики

Основные параметры

• Количество шлейфов сигнализации (ШС): 1.
• Способ управления режимами работы: ключ Touch Memory.
• Длительность звучания выносного звукового оповещателя: 3 минуты.
• Напряжение на клеммах для подключения ШС: 18 В (в дежурном режиме).
• Ток ШС в дежурном режиме: 1.5 мА.
• Номинальное сопротивление выносного резистора: 3.9 кОм.
• Максимальное суммарное сопротивление проводов линии ШС: не более 470 Ом (ШСО) / 220 Ом (ШСП).

Информационные выходы

• Количество выходов типа "Открытый коллектор": 3.
• Количество выходов типа "Сухой контакт": 3.

Максимально допустимые токи и напряжения

• Выход "звуковой оповещатель": 12 В / 500 мА.
• Выход "световой оповещатель": 12 В / 150 мА.
• Выход для питания извещателей: 12 В / 100 (200) мА.
• Релейный выход: 72 В / 50 мА; 30 В / 3 А.

Питание

• Напряжение питания от сети переменного тока: 195–253 В.
• Напряжение питания от дополнительного источника: 12 В.
• Ток потребления при питании от встроенного аккумулятора: 70 мА.
• Потребляемая мощность от сети переменного тока: 8 ВА.
• Количество устанавливаемых аккумуляторов: 1.
• Емкость аккумулятора: 1.2 Ач.

Конструкция и защита

• Материал корпуса: пластик.
• Степень защиты корпуса: IP41.
