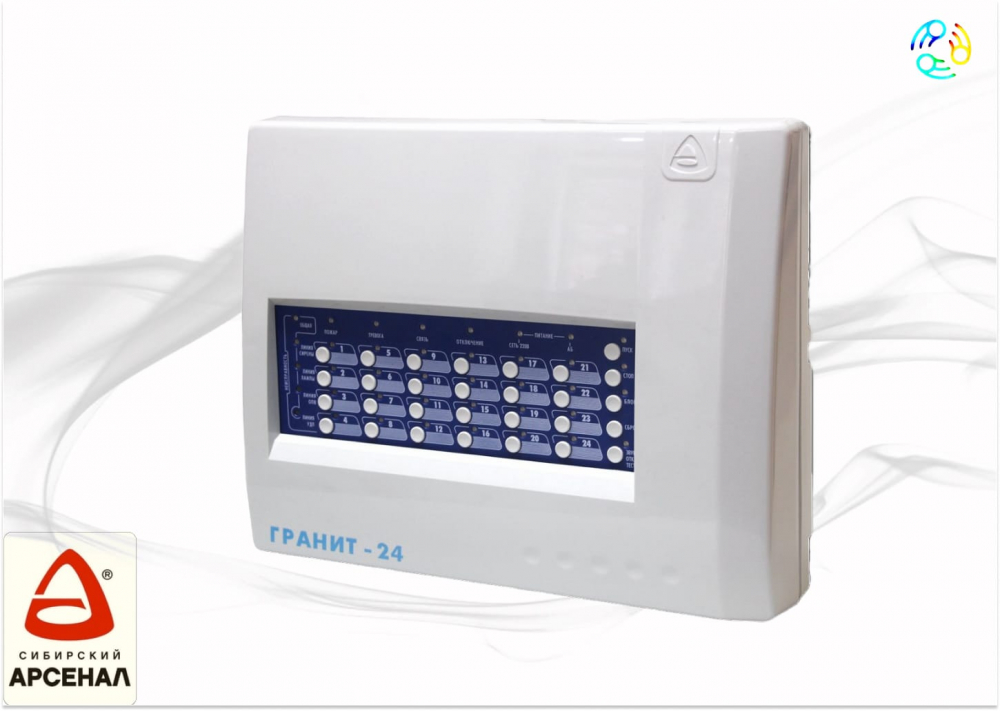

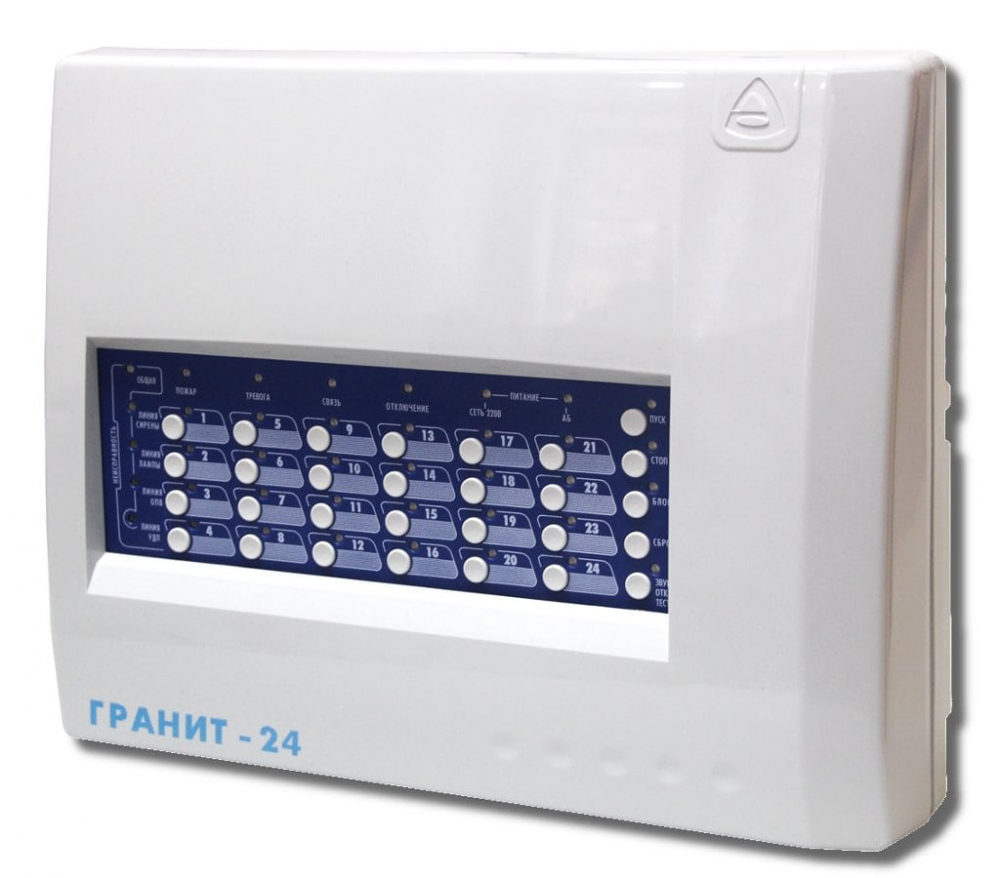

Гранит-24 Прибор приемно-контрольный охранно-пожарный

Гранит-24

предназначен для охраны средних и крупных объектов, таких как поликлиники, больницы, детские сады и другие учреждения.

Технические характеристики

Основные параметры

• Количество ШС: 24
• Количество разделов: 24
• Способ управления режимами работы: кнопки на выносной панели; ключ ТМ
• Внешние интерфейсы для обмена, программирования и управления: специализированный интерфейс
• Длительность звучания выносного звукового оповещателя: программируется

Электрические параметры

• Напряжение на клеммах для подключения ШС, В:
  • В дежурном режиме: 15-19
  • При разомкнутом состоянии ШС: -
• Ток ШС в дежурном режиме: 1.5 мА
• Номинальное сопротивление выносного резистора: 7.5 кОм
• Максимальное суммарное сопротивление проводов линии ШС: 470 Ом (ШСО)/220 Ом (ШСП)

Информационные выходы

• Количество выходов типа "Открытый коллектор": 4
• Количество выходов типа "Сухой контакт": 4

Максимально допустимые токи и напряжения

• На выходе "звуковой оповещатель": 12В/500мА
• На выходе "световой оповещатель": 12В/200мА
• Выход для питания извещателей: 12В/250мА
• Релейного выхода: 100В/150мА

Питание

• Напряжение питания, B:
  • От сети переменного тока: 187-242
  • От внешнего источника питания: -
  • От дополнительного источника: 12
• Ток потребления, мА:
  • При питании от внешнего источника питания: -
  • При питании от дополнительного источника питания: -
  • При питании от встроенного аккумулятора: 50 мА
• Потребляемая мощность: от сети переменного тока 150 ВА
• Количество устанавливаемых аккумуляторов: 1
• Емкость аккумулятора: 7/12 А·ч

Материал корпуса и вес

• Материал корпуса: пластик
• Масса прибора без аккумулятора: не более 2 кг

Особенности и преимущества

• Настройки прибора задаются в программном обеспечении «Гранит-С».
• Возможность подключения внешних коммутационных устройств: блоков реле ПЦН БР-24 и ВЕТТА-БР (не более 6 блоков и 48 каналов коммутации).
• Возможность подключения Wi-Fi коммуникатора или/и GE коммуникатора.
• Передача информации на ПЦН по сетям Ethernet (Internet, локальные сети) с помощью Wi-Fi коммуникатора и по сетям Ethernet или/и GSM/GPRS с помощью GE коммуникатора.
• Рассылка SMS и дозвон на телефонные номера пользователей (до 3-х номеров) при наличии GE коммуникатора.
• Программирование прибора с компьютера ПЦН через USB или удаленно, используя каналы доставки извещений (первое программирование только через USB).
• Обратный канал управления при работе с коммуникаторами (поставить/снять зону или группу зон, перепоставить прибор, включить/выключить реле прибора).
