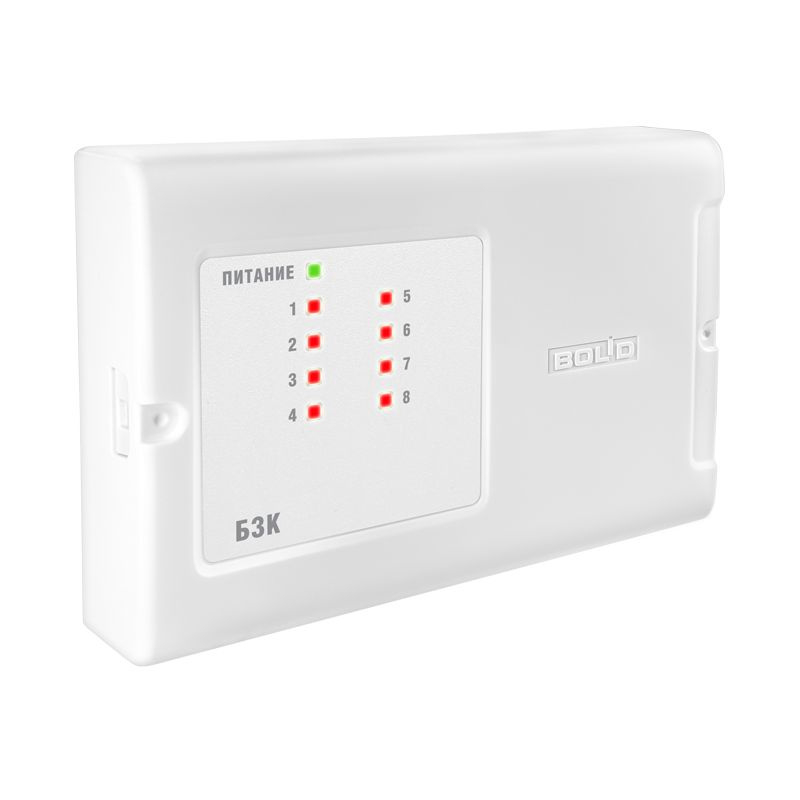

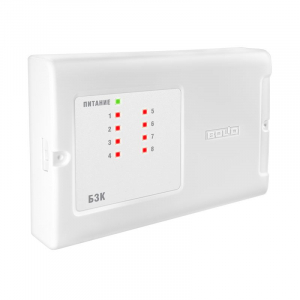

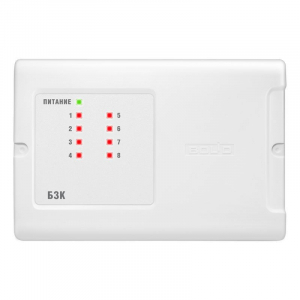

БЗК исп.01 Блок защиты коммутационный

БЗК исп.01

предназначен для распределения тока источника питания по 8 независимым каналам с индивидуальной защитой. Каждый канал оснащён самовосстанавливающимся предохранителем и индикацией перегрузки. Устройство обеспечивает подавление помех, защиту от переполюсовки и коммутационных выбросов, а также поддерживает параллельное подключение для увеличения тока или числа выходов.

Технические характеристики

- Входное напряжение: 10–30 В
- Число каналов: 8
- Ток канала:
• номинальный: 0.6 А / 1 А (в зависимости от модификации)
• максимальный суммарный: 5 А / 8 А
- Подключение:
• вход: клеммы под винт (сечение 0.75–2.5 мм²)
• выходы: клеммы под винт (сечение 0.25–2.5 мм²)

Защита и индикация

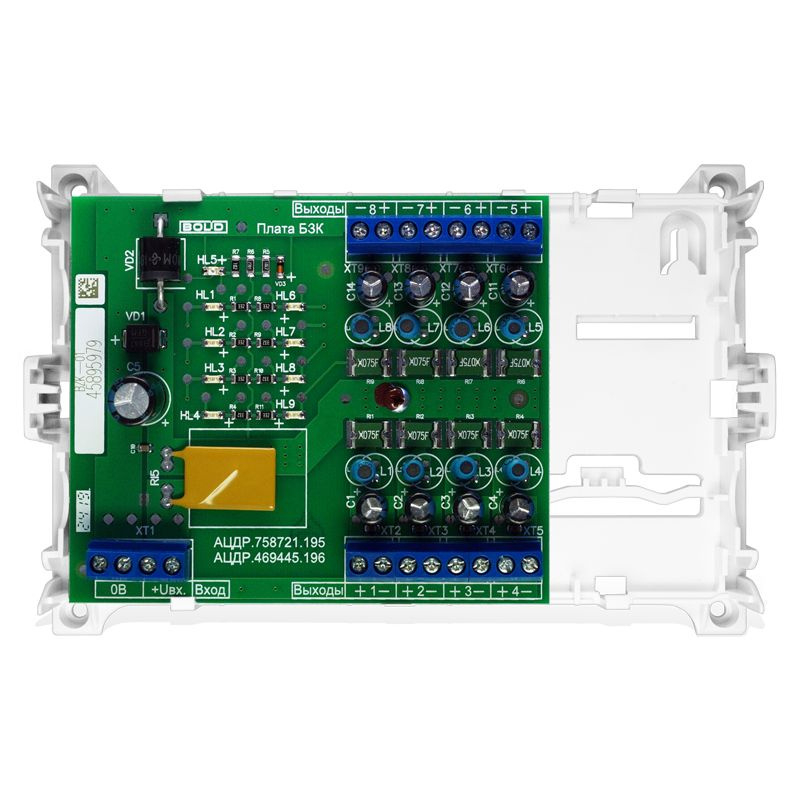

- Самовосстанавливающиеся предохранители на каждом канале

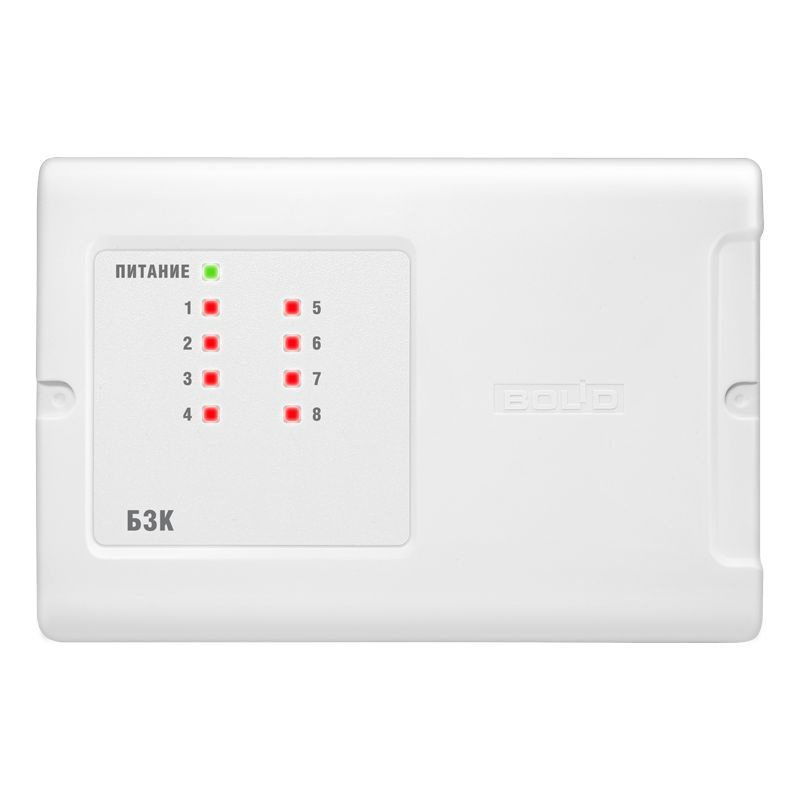

- Индикация перегрузки: 8 красных светодиодов («1»–«8»)
- Защита от:
• переполюсовки входного напряжения
• превышения напряжения свыше 30 В (с автовосстановлением)
- Подавление помех: синхроимпульсов видеокамер, наводок на кабели, импульсных воздействий

Физические параметры

- Рабочая температура: от –30°C до +50°C
- Влажность: до 90% при +25°C
- Степень защиты: IP30
- Габариты: 156×107×39 мм
- Масса: ≤0.3 кг

Гибкость подключения

- Параллельное включение каналов для увеличения выходного тока.
- Параллельное подключение нескольких блоков для расширения числа выходов.

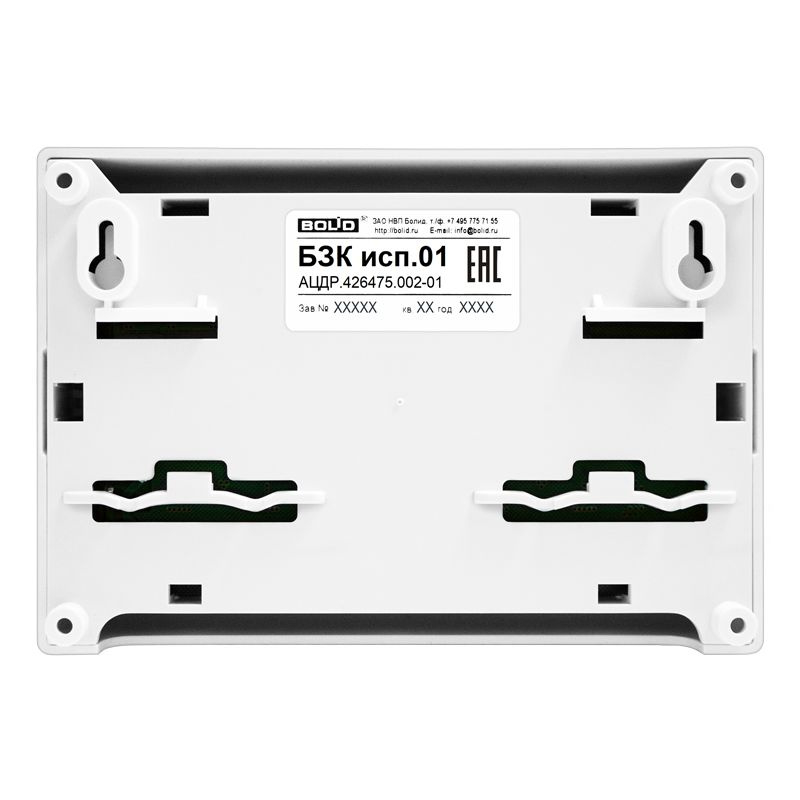

- Поддержка монтажа на DIN-рейку или навесного крепления.

Надёжность

- Автоматическое восстановление после срабатывания защиты.
- Устойчивость к импульсным помехам и перепадам напряжения.
- Прочный корпус с защитой от влаги и пыли (IP30).
