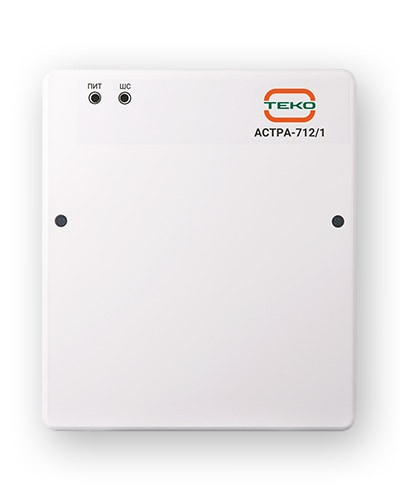

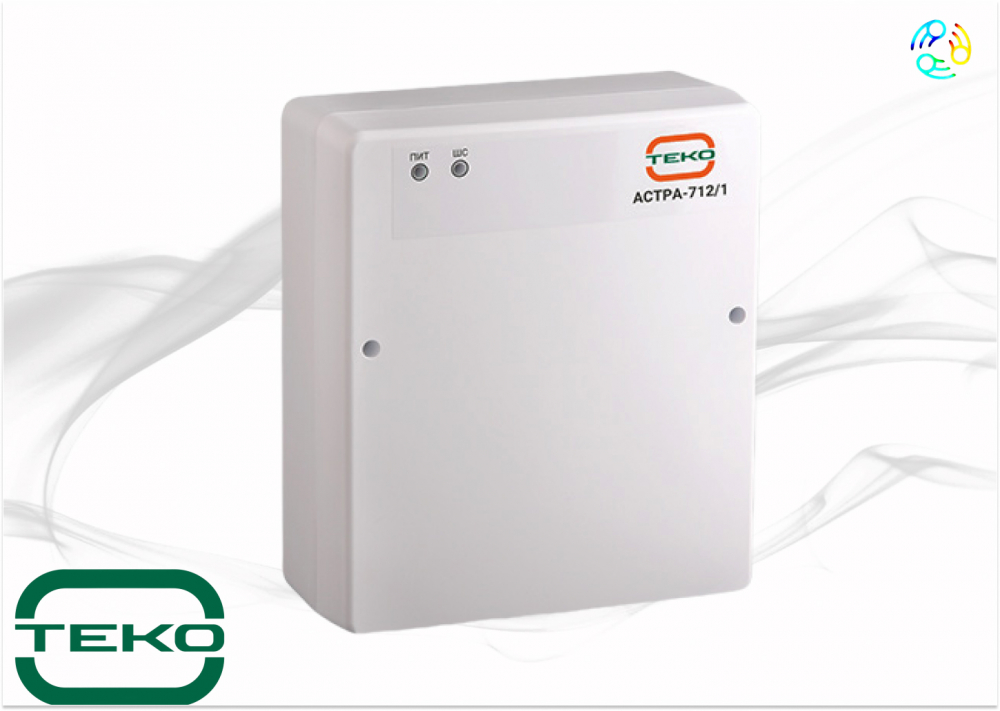

Астра-712/1 Прибор приемно-контрольный охранный

Астра-712/1

предназначен для контроля состояния одного шлейфа сигнализации (ШС) с подключенными охранными или технологическими извещателями. Устройство обеспечивает управление средствами оповещения, выдачу тревожных извещений на ПЦН через релейный выход, а также передачу информации на релейные блоки Астра-822 и блоки индикации Астра-861. Прибор также обеспечивает питающим напряжением активные извещатели и другие устройства.

Особенности и преимущества

• Постановка на охрану/снятие с охраны осуществляется с использованием ключей Touch Memory (ТМ) или устройств, генерирующих код формата ТМ (РР Астра-РИ-М, клавиатура Астра-КТМ-С). Количество регистрируемых идентификаторов ТМ — 28.
• Возможность управления с помощью переключателя или кнопки с фиксированными состояниями (замкнут/разомкнут).
• Работа шлейфа сигнализации (ШС) в режимах "охранный" или "технологический".
• Поддержка извещателей с выходом типа "сухой контакт" и извещателей, питающихся по шлейфу.
• Силовой выход для питания устройств оповещения и других потребителей большого тока.
• Программирование с ПК через блок сопряжения Астра-983.

Технические характеристики

Основные параметры

• Количество шлейфов сигнализации (ШС): 1.
• Количество разделов: 1.
• Способ управления режимами работы: кнопка, ключ Touch Memory (ТМ).
• Внешние интерфейсы для обмена, программирования и управления: LIN.
• Длительность звучания выносного звукового оповещателя: 3 минуты (программируется).

Шлейф сигнализации (ШС)

• Напряжение на клеммах для подключения ШС: 9–14 В (в дежурном режиме).
• Ток ШС в дежурном режиме: 3 мА.
• Номинальное сопротивление выносного резистора: 3.9 кОм.
• Максимальное суммарное сопротивление проводов линии ШС: не более 220 Ом (ШСО) / 150 Ом (ШСП).

Информационные выходы

• Количество выходов типа "Открытый коллектор": 2.
• Количество выходов типа "Сухой контакт": 1.

Максимально допустимые токи и напряжения

• Выход "звуковой оповещатель": 12 В / 1.5 А (клеммы SND, BAT при наличии АКБ) / 0.1 А (клеммы SND, +12V).
• Выход "световой оповещатель": 12 В / 50 мА (клеммы LHT и +12V) / 50 мА (клеммы ARMout и +12V).
• Выход для питания извещателей: 12 В / 750 мА.
• Релейный выход: 100 В / 100 мА.

Питание

• Напряжение питания от сети переменного тока: 187–242 В.
• Напряжение питания от дополнительного источника: 12 В.
• Ток потребления: 150 мА (при питании от внешнего источника или встроенного аккумулятора).
• Потребляемая мощность от сети переменного тока: 15 Вт.
• Количество устанавливаемых аккумуляторов: 1.
• Емкость аккумулятора: 7 Ач.

Конструкция и защита

• Материал корпуса: пластик.
• Степень защиты: IP41.

Руководство по эксплуатации

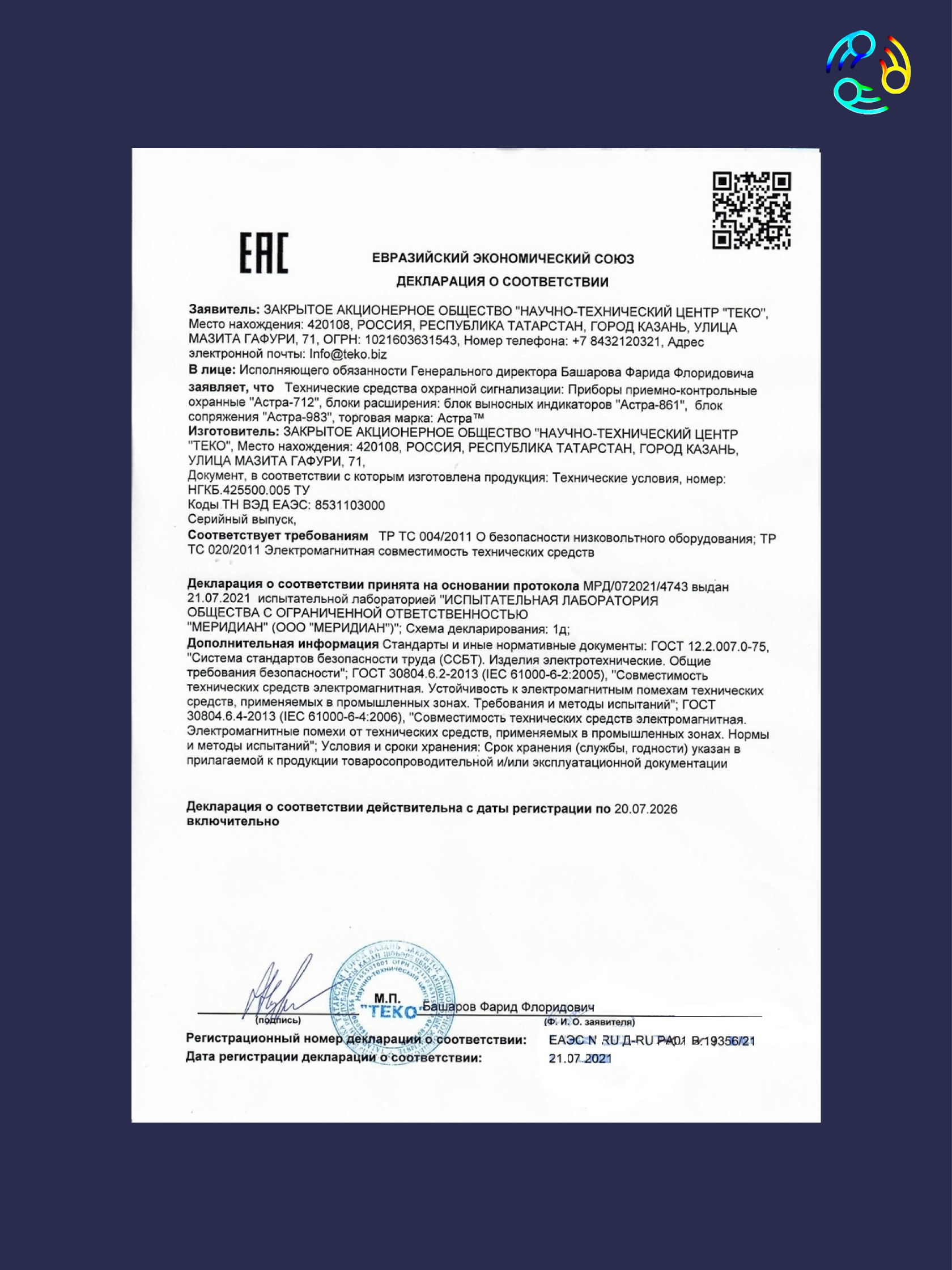

Сертификат
